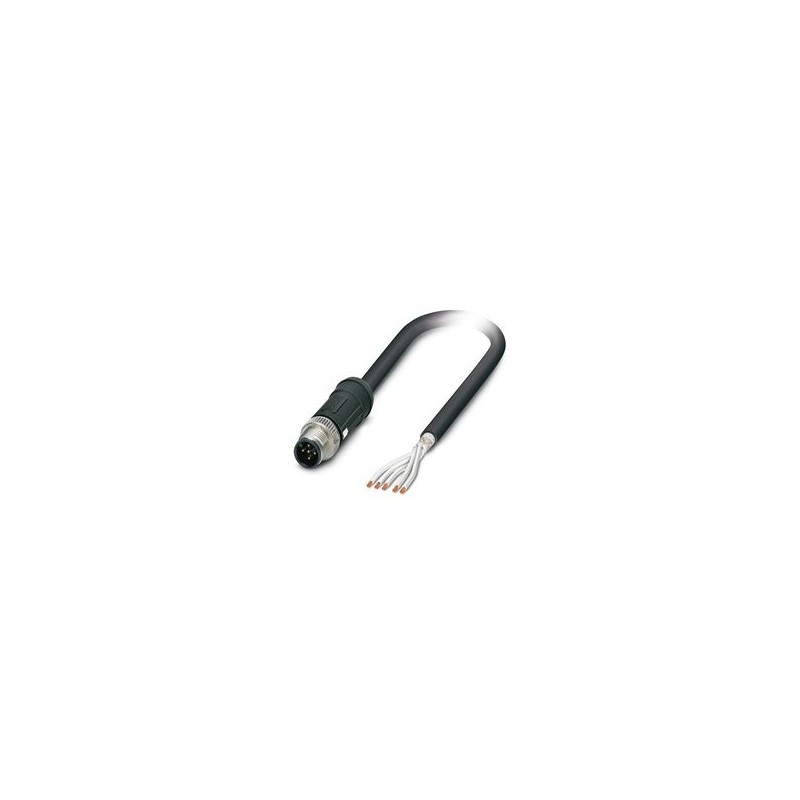

SAC-5P-MS/0,25-28R SCO RAIL 1559180 PHOENIX CONTACT Câble pour capteurs/actionneurs
SAC-5P-MS/0,25-28R SCO RAIL
1559180
PHOENIX_CONTACT
100
Câble pour capteurs/actionneurs
Câble pour capteurs/actionneurs, 5-pôles, connecteur mâle droit M12 SPEEDCONNEC, détrompage: A, câblé avec déconnecté, sur extrémité libre, longueur de câble: 0,25 m, pour application ferroviaires
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | Vous trouverez davantage de produits avec un type et une longueur de câble variables dans la section Accessoires |
Propriétés du produit
| Type de produit | Câble pour capteurs/actionneurs |
| Nombre de pôles | 5 |
| Application | Applications ferroviaires |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | PA 6.6 |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
Propriétés électriques
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
Signalisation
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
Connecteur
| Raccordement 1 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Nombre de pôles | 5 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Raccordement 2 | |
| Type | extrémité libre |
Câble/conducteur
| Longueur du câble | 0,25 m |
| RADOX®noir blindé [28R] | |
| Dessin coté |  |
| Blindé | oui |
| Poids de gaine | 70 kg/km |
| Type | RADOX®noir blindé |
| Type de câble (symbole) | 28R |
| Diamètre extérieur du câble | 6,2 mm ±0,3 mm |
| Gaine extérieure, matériau | PE-X |
| Gaine extérieure, coloris | noir |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 19x 0,18 mm |
| AWG ligne de signaux | 20 |
| Section de câble | 5x 0,5 mm² |
| Matériel Isolant du fil | PE-X |
| Diamètre de fil avec isolant | 1,43 mm |
| Fil, coloris | blanc 1, blanc 2, blanc 3, blanc 4, blanc 5 |
| Câblage total | 5 fils torsadés longitudinalement |
| Blindage | Tresse en fils de cuivre étamé |
| Tension nominale câble | 600 V AC (Fil-terre, U0) |
| 1000 V AC (Fil-terre, U) | |
| ≤ 720 V AC (fil-terre) | |
| ≤ 1200 V AC (Fil-terre, Um) | |
| ≤ 900 V DC (Fil-terre, V0) | |
| ≤ 1500 V DC (fil-fil) | |
| Tension d'essai câble | 3500 V AC (50 Hz, 5 min.) |
| 8400 V DC (50 Hz, 5 min.) | |
| Résistance de la ligne | ≤ 40,1 Ω/km |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 4 x D |
| Protection incendie dans les véhicules ferroviaires | BS 6853 (Catégorie Ia, Ib, II) |
| GM/RT 2130 (Catégorie Ia, Ib, II) | |
| EN 45545 (Niveau de risque HL1 - HL3) | |
| DIN 5510 (Niveau de protection incendie 1, 2, 3, 4) | |
| NF F16-101 (Catégorie A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Niveau de risque LR1 - LR4) | |
| Absence d'halogène | selon EN 50267-2-1 |
| Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
| Etanche aux fumées | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Toxicité des gaz d'incendie | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Corrosivité des gaz d'incendie | EN 50267-2-2 |
| Résistance à la propagation des flammes | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Résistance spéciale | résistant aux carburants selon IRM 903, 168 h à 70 °C |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (Câble, pose souple) |
| -50 °C ... 120 °C (câble, pose fixe) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
Normes et spécifications
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Désignation de la norme | Choc, vibration |
| Normes/prescriptions | EN 50155 |
