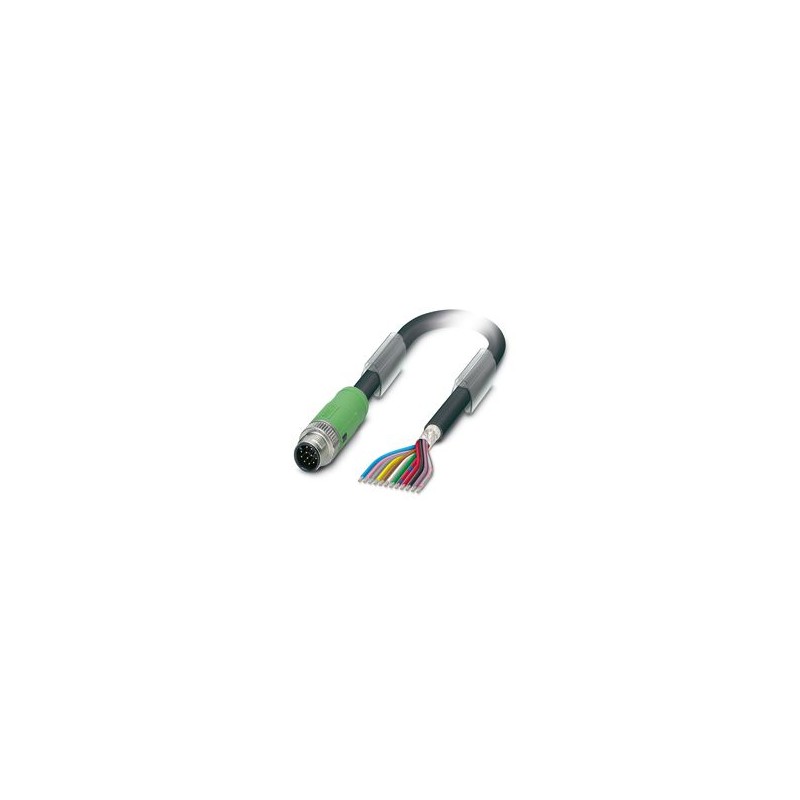

SAC-12P-MS/ 9,0-35T SH SCO 1565344 PHOENIX CONTACT Кабель для датчиков/приводов
SAC-12P-MS/ 9,0-35T SH SCO
1565344
PHOENIX_CONTACT
50
Кабель для датчиков/приводов
Кабель датчика/исполнительного механизма, 12-полюсный, прямой разъем M12 SPEEDCON, кодировка: A, к свободному концу кабеля
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Описание
▲Технические данные
Свойства элемента
| Тип продукта | Кабели датчиков/исполнительных механизмов |
| Количество полюсов | 12 |
| приложение | Стандарт |
| Количество кабельных выводов | 1 |
| Кодификация | Кому |
| Изоляционные свойства | |
| Категория всплеска напряжения | Ii |
| Степень загрязнения | 3 |
Данные о материалах
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса рукоятки | Огнестойкий, самозатухающий ТПУ |
| Контактный материал | CuZn |
| Материал: контактная поверхность | Ni/AU |
| Связаться со службой поддержки | АП 6.6 |
| Материал винтового соединения | Чугун цинковый, никелированный |
Электрические свойства
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение Uн | 30 В переменного тока |
| 30 В постоянного тока | |
| Номинальный ток Iн | 1,5 А |
| Схема защиты | Отключен |
Вывесок
| Индикация состояния | Нет |
| Индикация доступного состояния | Нет |
Соединители
| Подключение 1 | |
| Строительство | M12 SPEEDCON Прямой разъем |
| Система запирания | СПИДКОН |
| Тип кодировки | Кому |
| Подключение 2 | |
| Строительство | Свободный конец кабеля |
Кабель/Линия
| Витая пара из полиуретана/зеленого ПВХ [35T] | |
| Размерная схема |  |
| Экранированный | да |
| Стиль UL AWM | 20233 / 1061 (80°C/300В) |
| Вес кабеля | 87 кг/км |
| Тип кабеля | Плетеная пара из полиуретана / зеленого ПВХ |
| Сокращение | ЛSPYwC11И |
| Тип кабеля (аббревиатура) | 35Т |
| Наружный диаметр кабеля | 8,5 мм ±0,2 мм |
| Внешняя оболочка, материал | ПУР |
| Внешняя обертка, цветная | черный RAL 9005 |
| Материал: Внутренняя обертка | ПОЛИВИНИЛХЛОРИД |
| Токопроводящий материал | Луженый медный проводник |
| Конструкция проводника Сигнальный кабель | 18x 0,10 мм |
| Сигнальная линия AWG | 26 |
| Сечение линии | 12 x 0,14 мм² (сигнальный проводник) |
| Материал: изоляция проводника | ПОЛИВИНИЛХЛОРИД |
| Диаметр проводника, включая изоляцию | 1 мм ±0,05 мм (проводник сигнала) |
| Один драйвер, цвет | бело-коричневый, зелено-желтый, серо-розовый, сине-красный, черно-фиолетовый, серый/розово-красный/синий |
| Парная проводка | 2 проводника в паре |
| Общая кабельная разводка | 6 пар круглой начинки в качестве сердцевины |
| Экранирование | Луженая медная проволочная сетка |
| Визуальная крышка экрана | 85 % |
| Кабель номинального напряжения | 42 В переменного тока |
| Кабель испытательного напряжения | 1500 В переменного тока |
| Сопротивление линии | ≤ 142 Ω/км (при 20°C) |
| Сопротивление изоляции линии | ≥ 10 МОм*км (при 20 °C) |
| Минимальный радиус изгиба, фиксированный | 5 х Г |
| Минимальный радиус изгиба, гибкое позиционирование | 10 х Г |
| Количество циклов гибки | 2000000 |
| Радиус изгиба | 85 мм |
| Путь продвижения | 10 м |
| Скорость подачи | 3 м/с |
| Ускорение | 10 м/с² |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Огнестойкость | согласно DIN EN 60332-1-2 |
| по VW-1 | |
| Другие сопротивления | устойчив к гидролизу и микробам в соответствии с EN 50396 |
| Особенности | подходит для энергоцепей |
| Температура окружающей среды (рабочая) | -5 °С ... 80 °C (Кабель, подвижное расположение) |
| -40 °С ... 80°C (кабель, фиксированное расположение) | |
Окружающая среда и условия жизнедеятельности
| Условия окружающей среды | |
| Индекс защиты | IP65 |
| Класс защиты IP68 | |
| Температура окружающей среды (рабочая) | -25 °С ... 85°C (мужской/женский) |
| -40 °С ... 80°C (кабель, фиксированное расположение) | |
| -5 °С ... 80 °C (Кабель, подвижное расположение) | |
Стандарты и спецификации
| Номинал стандарта | Штекерный разъем M12 |
| Правила/Положения | МЭК 61076-2-101 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU.pdf | 58 Mbytes |
|
