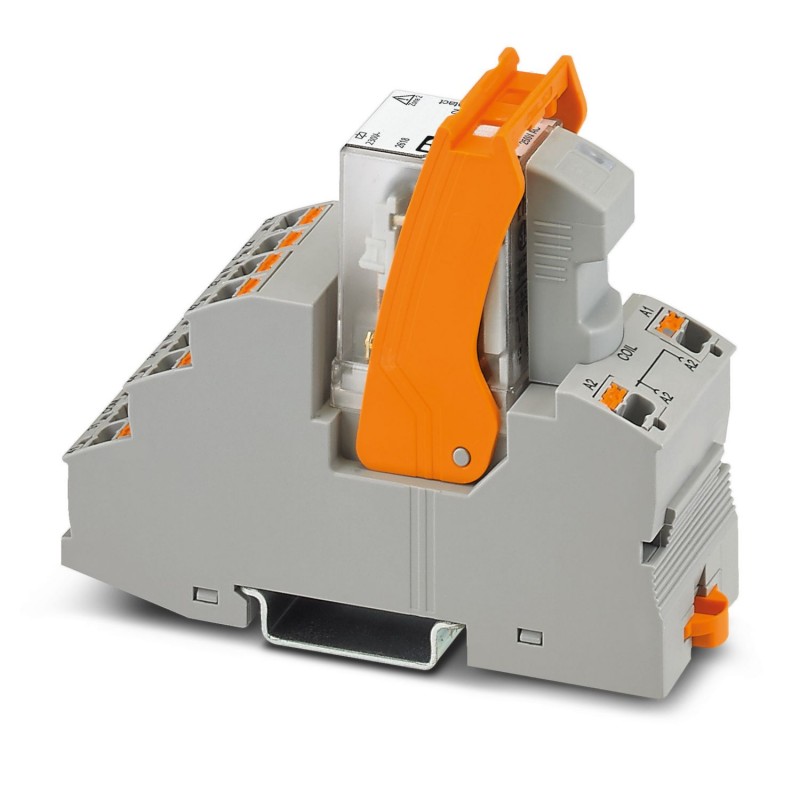

RIF-2-RPT-LV-230AC/4X21/EX 2909739 PHOENIX CONTACT Релейный Модуль
RIF-2-RPT-LV-230AC/4X21/EX
2909739
PHOENIX_CONTACT
10
Продукт по требованию, без возврата.
Релейный Модуль
Предварительно собранный релейный модуль, состоящий из: гнезда реле, функционального вставляемого модуля, реле с силовым контактом и зажимным фланцем, сертифицированным в соответствии с ATEX/IECEx (зона 2) и классом I взрывоопасной зоны, разделом 2, вставным соединением, 4 инверторными контактами, варистором, входным напряжением: 230 В переменного тока
Реле > Промежуточное реле
промышленные реле
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот девять тысяч семьсот тридцать девять |
|---|---|
| Единица упаковки | 10 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626379692 |
| Вес / шт. (без упаковки) | 108.300 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят четыре тысячи девятьсот |
| Страна происхождения | СN (Китай) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -40 °С ... 50 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
Боковые катушки
| Номинальное входное напряжение UН | 230 В ПЕРЕМЕННОГО ТОКА |
|---|---|
| Диапазон входного напряжения применительно к UН | см. схему |
| Частота сети | 50/60 Гц |
| Типичный входной ток при UН | 6.5 ма |
| Типичное время отклика | 5 мс 15 мс ... |
| Типичный диапазон времени | 5 мс ... 20 мс |
| Катушка напряжения | 230 В ПЕРЕМЕННОГО ТОКА |
| Защитная цепь | Варистор |
| Рабочее напряжение дисплей | Желтый светодиод |
| Рассеиваемая мощность при номинальном состоянии | 1,5 Вт |
Контакт боковой
| Тип контакта | 4 Пдц |
|---|---|
| Тип контакта выключателя | Один контакт |
| Материал контакта | Агни |
| Максимальное напряжение переключения | 250 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Минимальное напряжение переключения | 5 В (при 24 ма) |
| Мин. ток переключения | 5 мА (при 24 в) |
| Максимальный пусковой ток | 16 А (20 мс, Н/О контакт) |
| Ограничивая ток | 5 а (см. схему) |
| Перебивая клиентов (омическая нагрузка) Макс. | 120 Вт (при 24 В DC) |
| 124 Вт (при 48 В DC) | |
| 108 Вт (при 60 В DC) | |
| 52 Вт (при 110 В DC) | |
| 48 Вт (при 220 В DC) | |
| 1250 ва (при 250 В AC) | |
| Коммутационная способность | 2 а (при 24 в, ДЦ13) |
| 0.22 А (120 в, ДЦ13) | |
| 0.11 а (при 250 в, ДЦ13) | |
| 1.5 а (при 24 в, AC15) | |
| 1.5 а (при 120 в, AC15) | |
| 1 а (при 240 в, AC15) |
Общие
| Реле напряжения испытания обмотки реле/контакт | 2,5 квРМС(50 Гц, 1 мин.) |
|---|---|
| Испытательное напряжение, релейный контакт/релейный контакт | 2 квРМС(50 Гц, 1 мин.) |
| Режим работы | 100% коэффициент рабочего |
| Степень защиты | Степень защиты IP20 (основание реле) |
| РТ III (в реле) | |
| Механический срок службы | ок. 2х 10Семьциклы |
| АТЕХ | II с поддержкой 3G экс ЕК НК ІІС Т4 ГХ |
| Сертификат экспертизы ЕС-типа | IBExU17ATEXB014X |
| Мэсс | Экс ЕК НК ІІС Т4 ГХ |
| Сертификат мэкех | Ибе мэсс 17.0032 х |
| По ul, США/Канада | Класс I, Разд. 2, Группы A, B, С, D Т4 |
| Класс I, зона 2, группа IIC | |
| Монтажное положение | любой |
| Инструкции по сборке | В строках с нулевым расстоянием |
Ввод данных на стороне подключения
| Имя подключения | Боковые катушки |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 8 мм |
| Сечение проводников сплошной | 0,14 мм2 ... 1,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 1,5 мм2 |
| 0,14 мм2 ... 1,5 мм2 (наконечник с пластиковой втулкой) | |
| 0,14 мм2 ... 1 мм2 (наконечник с пластиковой втулкой, двух проводников на двойной клеммный блок) | |
| Проводника сечение AWG кабель | 26 ... 16 (твердое) |
| 26 ... 16 (гибкий) |
Боковой вывод данных подключение
| Имя подключения | Контакт боковой |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 8 мм |
| Сечение проводников сплошной | 0,14 мм2 ... 1,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 1,5 мм2 |
| 0,14 мм2 ... 1,5 мм2 (наконечник с пластиковой втулкой) | |
| 0,14 мм2 ... 1 мм2 (наконечник с пластиковой втулкой, двух проводников на двойной клеммный блок) | |
| Проводника сечение AWG кабель | 26 ... 16 (твердое) |
| 26 ... 16 (гибкий) |
Стандартов и правил
| Стандартов/регламентов | ПО EN 50178 ДИН |
|---|---|
| Номинальное напряжение изоляции | 250 В ПЕРЕМЕННОГО ТОКА |
| Номинальное импульсное напряжение | 2,5 кв |
| Изоляция | Основная изоляция |
| Степень загрязнения | Два |
| Категория перенапряжения | III в |
| Обозначение | Взрывоопасной зоне |
| Стандартов/регламентов | СТАНДАРТУ EN/МЭК 60079-0 |
| СТАНДАРТУ EN/МЭК 60079-7 | |
| СТАНДАРТУ EN/МЭК 60079-15 | |
| Номинальность воспламеняемости согласно ul 94 | П2 |
| АТЕХ | II с поддержкой 3G экс ЕК НК ІІС Т4 ГХ |
| Мэсс | Экс ЕК НК ІІС Т4 ГХ |
| По ul, США/Канада | Класс I, Разд. 2, Группы A, B, С, D Т4 |
| Класс I, зона 2, группа IIC |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 5.1Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 6.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 7.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 8.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 9.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч девятьсот семнадцатьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча пятьсот шестнадцатьСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча пятьсот шестнадцатьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча пятьсот шестнадцатьСКТУООН 13.2Тридцать девять миллионов сто двадцать две тысячи триста тридцать четыре
| Характеристика | Значение |
|---|---|
| Type of electric connection (EF003961) | Other |
| Complete with socket (EF003359) | Yes |
| With detachable clamps (EF003340) | No |
| With LED indication (EF005950) | Yes |
| Rated control supply voltage AC 50 Hz (EF003978) | 184 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 184 V |
| Voltage type for actuating (EF008242) | AC |
| Drive, polarization (EF003355) | Polarized |
| Drive, switching attitude (EF003356) | Mono stable |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Number of contacts as normally open contact (EF008256) | 0 |
| Number of contacts as change-over contact (EF008257) | 4 |
| Type of switch contact (EF003358) | Single contact |
| With forced-guided contacts (EF003357) | No |
| Material of contact insert (EF008521) | Other |
| Material of contact surface (EF004020) | Untreated |
| Nominal current (EF000001) | 0.0065 A |
| Degree of protection (IP) (EF005474) | IP20 |
| Width (EF000008) | 31 mm |
| Height (EF000040) | 96 mm |
| Depth (EF000049) | 75 mm |
