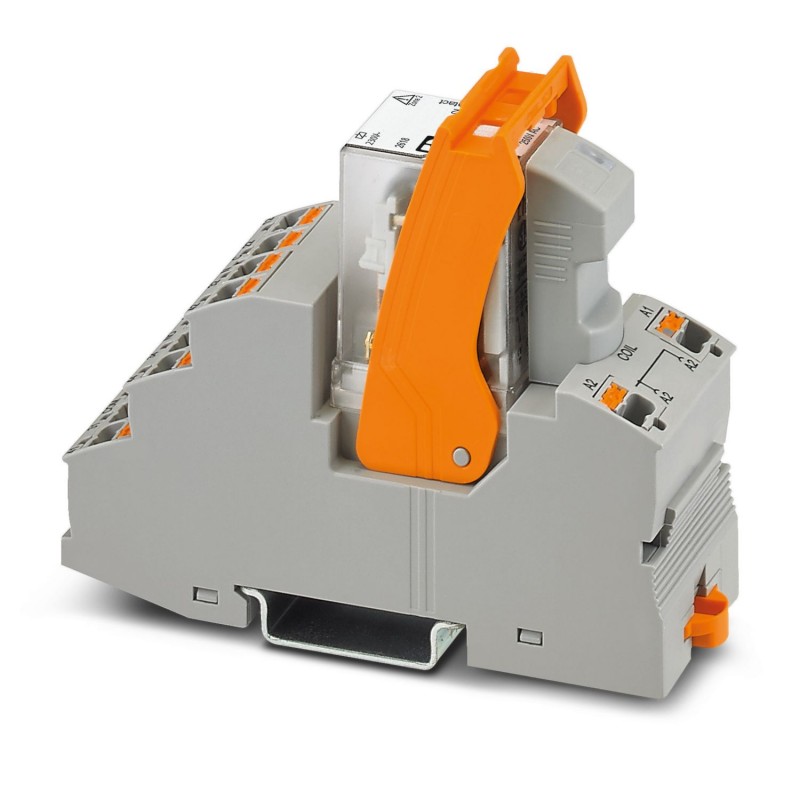

RIF-2-RPT-LV-230AC/4X21/EX 2909739 PHOENIX CONTACT Module De Relais
RIF-2-RPT-LV-230AC/4X21/EX
2909739
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Module De Relais
Module de relais pré-assemblé composé de : prise de relais, module de fonction insérable, relais avec contact de puissance et bride de serrage homologué selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2, connexion enfichable, 4 contacts d’onduleur, varistance, tension d’entrée : 230 VAC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille sept cent trente neuf |
|---|---|
| Unité d'emballage | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626379692 |
| Poids par Pièce (hors emballage) | 108.300 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille neuf cent |
| Pays d'origine | CN (Chine) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 230 V AC |
|---|---|
| Plage de tension d'entrée, en référence à UN | voir le schéma |
| La fréquence du réseau | 50/60 Hz |
| Typique du courant d'entrée à l'universitéN | 6,5 mA |
| Temps de réponse typique | 5 ms 15 ms ... |
| Sortie typique plage de temps | 5 ms ... 20 ms |
| La tension de la bobine | 230 V AC |
| Le circuit de protection | Varistance |
| D'exploitation affichage de la tension de | LED jaune |
| La dissipation de puissance pour les conditions nominales | 1,5 W |
Côté de Contact
| Type de Contact | 4 Pdt |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Minimum tension de commutation | 5 V (24 mA) |
| Min. courant de commutation | 5 mA (à 24 V) |
| Courant d'appel maximal | 16 A (20 ms, N/O contact) |
| La limitation de courant continu | 5 A (voir schéma) |
| Pouvoir de coupure nominal (charge ohmique) max. | 120 W (24 V DC) |
| 124 W (à 48 V DC) | |
| 108 W (à 60 V DC) | |
| 52 W (110 V DC) | |
| 48 W (220 V DC) | |
| 1250 VA (250 V AC) | |
| Capacité de commutation | 2 A (à 24 V DC13) |
| 0.22 Un (à 120 V, DC13) | |
| 0.11 Un (à 250 V, DC13) | |
| 1,5 A (à 24 V, AC15) | |
| 1,5 A (120 V, AC15) | |
| 1 A (240 V, AC15) |
Général
| Tension d'essai d'enroulement du relais/relais de contact | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tension d'essai de relais de contact/contact relais | 2 kVrms(50 Hz, 1 min.) |
| Mode de fonctionnement | 100% facteur de marche |
| Degré de protection | IP20 (base de Relais) |
| RT III (Relais) | |
| Service mécanique de la vie | env. 2x 10Septcycles |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| D'examen UE de type certificat | IBExU17ATEXB014X |
| IECEx | Ex ec nC IIC T4 Gc |
| IECEx certificat | IECEx IBE 17.0032 X |
| UL, états-unis/Canada | Classe I, Div. 2, Groupes A, B, C, D T4 |
| Classe I, Zone 2, groupes IIC | |
| Position de montage | tout |
| Instructions de montage | Dans les lignes avec zéro espacement |
Les données de connexion d'entrée côté
| Nom de la connexion | Bobine de côté |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 8 mm |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| 0,14 mm2 à 1,5 mm2 (Embout avec manchon en plastique) | |
| 0,14 mm2 ... 1 mm2 (Embout avec manchon en plastique, deux conducteurs sur double bornier) | |
| Chef de section AWG | 26 ... 16 (solide) |
| 26 ... 16 (flexible) |
Les données de connexion de sortie du côté
| Nom de la connexion | Côté de Contact |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 8 mm |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| 0,14 mm2 à 1,5 mm2 (Embout avec manchon en plastique) | |
| 0,14 mm2 ... 1 mm2 (Embout avec manchon en plastique, deux conducteurs sur double bornier) | |
| Chef de section AWG | 26 ... 16 (solide) |
| 26 ... 16 (flexible) |
Les normes et les Règlements
| Normes/règlements | DIN EN 50178 |
|---|---|
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc | 2,5 kV |
| Isolation | Isolation de base |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| Désignation | La zone Ex |
| Normes/règlements | EN/CEI 60079-0 |
| EN/CEI 60079-7 | |
| EN/IEC 60079-15 | |
| L'indice d'inflammabilité selon UL 94 | V2 |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, états-unis/Canada | Classe I, Div. 2, Groupes A, B, C, D T4 |
| Classe I, Zone 2, groupes IIC |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
UNSPSC 6.01Trente million deux cent onze mille neuf cent dix septUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent seizeUNSPSC 11Trente neuf million cents vingt et une mille cinq cent seizeUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent seizeUNSPSC 13.2Trente neuf million cents vingt deux mille trois cent trente quatre
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 184 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 184 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 4 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.0065 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 31 mm |
| Hauteur (EF000040) | 96 mm |
| Profondeur (EF000049) | 75 mm |
