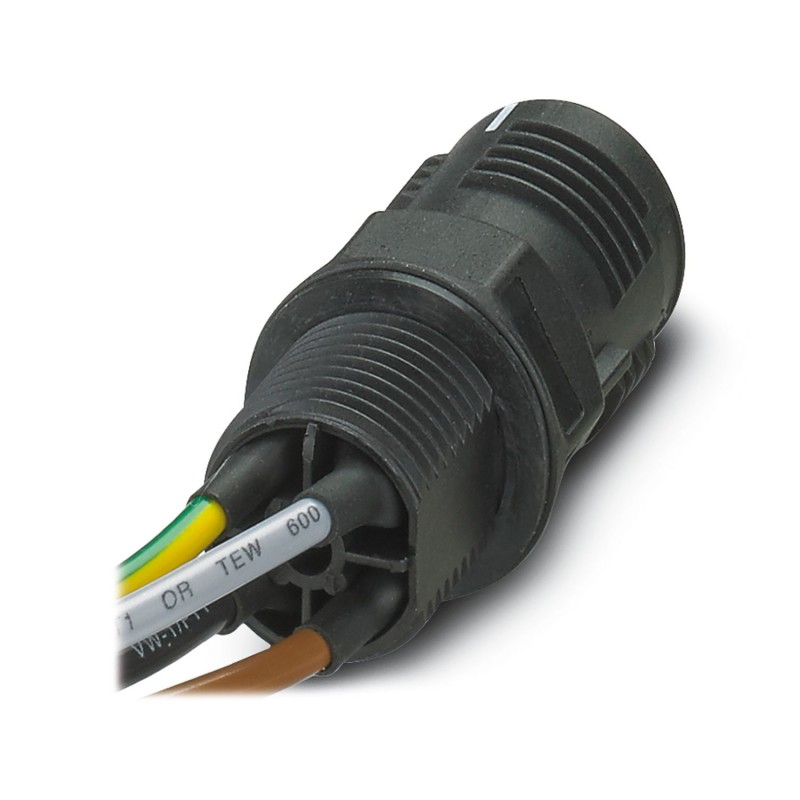

QPD W3PE2,5 M25 1,0 BK 1423984 PHOENIX CONTACT Панель проходная
QPD W3PE2,5 M25 1,0 BK
1423984
PHOENIX_CONTACT
Панель проходная
Проход, соединение QUICKON, количество полюсов: 3+PE, 1 мм² ... 2,5 мм², 690 В, 20 А, черный, без гайки QUICKON, монтажная резьба: M25, соединение IDC (паяное), 2,5 мм², жилы обрезаны так, чтобы они лежали ровно, длина кабеля: 1 м
Проходная панель, семейство продуктов: QPD, способ подключения: Одинарные провода (приварные), количество контактов: 3+PE, M25, Контакт, 1 мм2 ... 2,5 мм2, 690 В, 20 А, PA, черный, без гайки QUICKON, кодировка: кодировка, 2,5 мм2, провода обрезаны плоско на конце, длина кабеля: 1 м
Штеккеры для подключения электропитания > Приборный штекерный разъём для подключения в зданиях
Кабели, разъемы, коробки и QUICKON
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать три тысячи девятьсот восемьдесят четыре |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626366012 |
| Вес / шт. (без упаковки) | 22.220 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | PL (Польша) |
Общие
| Тип | QPD 4х2,5 |
|---|---|
| Длина кабеля | 1 м |
| Цвет | черный |
| Замок тип | Винт замок |
| Способ подключения | Подключения QUICKON |
| Связи компании IDC | |
| Количество позиций | Четыре |
| Примечание количество позиций | 3+ПЭ |
| Момент затяжки накидной гайки | 10 нм |
| Момент затяжки контргайка | 5 нм |
| Количество подключений | Десять |
| Проводник поперечное сечение, гибкий мин. | 1 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводник сечением сплошной мин. | 1 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Шестнадцать |
| Проводника сечение AWG Макс. | Четырнадцать |
Кабель
| Структура индивидуального Litz в соотв. с VDE 0295 / наименьший диаметр проволоки | Класса по VDE 0295 от 1 до 6/мин. 0.15 мм |
|---|---|
| Материал изоляции | ПВХ/ПЭ/ТЭП/резина |
| Диаметр провода, включая изоляцию | 2 мм ... 3,6 мм |
| Поперечное сечение проводника | 2,5 мм2 |
| Обозначение позиции | 1, 2, 3, ЧП |
Условия окружающей среды
| Степень защиты | Класс защиты IP66 |
|---|---|
| С IP68 (2 м / 24 ч) | |
| ІР69К | |
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 100 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 100 °С |
| Температура, когда проводник подключен | -5 °С ... 50 °С |
Электрические характеристики
| Номинальный ток IН | 20 а |
|---|---|
| Номинальный ток | 20 а |
| Номинальное напряжение (в III/3) | 690 В |
| Номинальное напряжение (III/2)об | 1000 в |
| Номинальное напряжение (II/2 с) | 1000 в |
| Номинальное импульсное напряжение (III в/3) | 6 кв |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
| Номинальное импульсное напряжение (II/2 с) | 8 кв |
Материал
| Материал контакта | КР |
|---|---|
| Контактная поверхность материал | посеребренные |
| Материал контактодержателя | ПА |
| Изоляционный материал | ПА |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Категория перенапряжения | III в |
| Степень загрязнения | Три |
Стандартов и правил
| Галоид-свободный | Изоляция проводов и наполнителя содержат галоген |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч шестьсот дваЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч шестьсот два
| Характеристика | Значение |
|---|---|
| Rated voltage (EF000228) | 690 V |
| Rated current (EF000227) | 20 A |
| Number of poles (EF001391) | 4 |
| Degree of protection (IP) (EF005474) | IP66 |
| Connection size thread (EF004756) | M25 |
| Number of connections per pole (EF006769) | 1 |
| Pole codification (EF006771) | 1, 2, 3, PE |
| Mechanical coding (EF002910) | No |
| Colour coding/contact insert (EF006772) | Black |
| Colour of the separate adapter piece (EF008312) | Without adapter piece |
| Housing colour (EF000136) | Black |
| Housing material (EF001596) | Polyamide (PA) |
| Halogen free (EF000025) | Yes |
| Surface treatment contacts (EF002558) | Silver-plated |
| Length (EF001438) | 145.06 mm |
| Height (EF000040) | 30 mm |
| Width (EF000008) | 30 mm |
