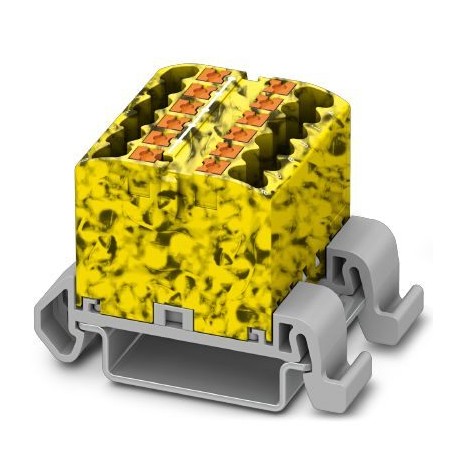

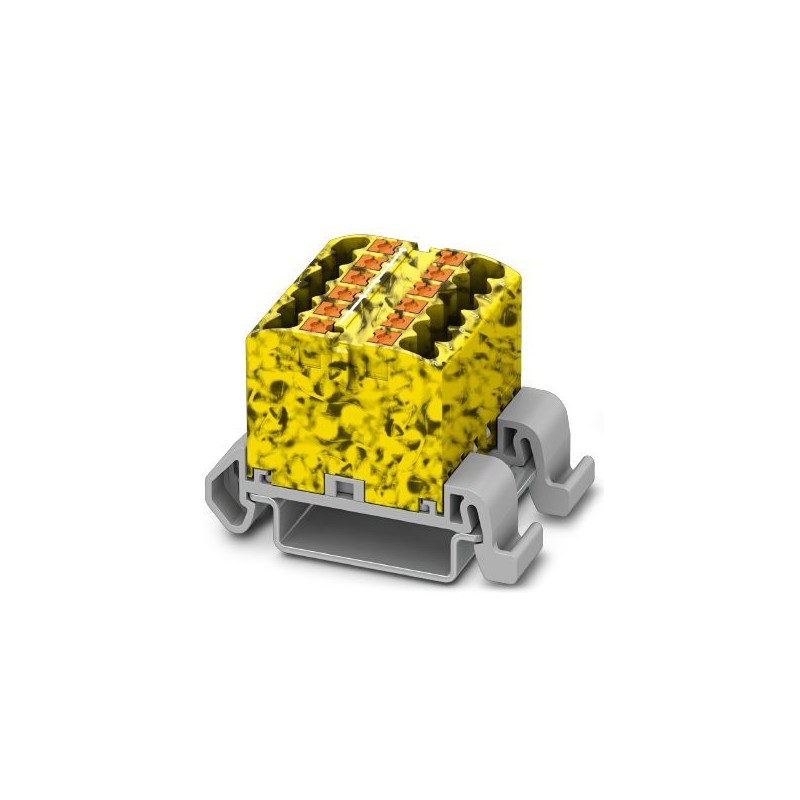

PTFIX 12X2,5-NS35A-FE 3273174 PHOENIX CONTACT Распределительный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PTFIX 12X2,5-NS35A-FE 3273174 PHOENIX CONTACT Распределительный блок

PTFIX 12X2,5-NS35A-FE

3273174

PHOENIX_CONTACT

8

Распределительный блок

Блок для распределения, Блок с горизонтальным выравниванием, Блоки могут быть соединены друг с другом с помощью проводникового канала. Адаптированные вставные мосты, см. аксессуары, номинальное напряжение: 690 В, номинальный ток: 24 А, тип подключения: Нажимное соединение, количество соединений: 12, секция: 0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 31,5 мм, цвет: черный/желтый, класс монтажа: NS 35/7,5, NS 35/15

Подробнее


Клеммники (клеммные блоки) > Зажим клеммный проходной

ФИКС блок Система

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Распределительный блок, Горизонтально расположенный блок, Блоки можно шунтировать между собой, используя отверстия клеммы. Подходящие перемычки см. в принадлежностях, номинальное напряжение: 690 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 12, cечение: 0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 31,5 мм, цвет: черный/желтый, тип монтажа: NS 35/7,5, NS 35/15

Коммерческие данные

Код заказа3273174
Упаковочная единица8 stk
Минимальный объем заказа8 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 141 (C-1-2017)
GTIN4055626391489
Вес/шт. (без упаковки)26,650 GRM

Общие сведения

УказаниеУказания по эксплуатации Блоки можно шунтировать между собой, используя отверстия клеммы. Подходящие перемычки см. в принадлежностях
Количество ярусов1
Количество точек подключения12
Потенциалы1
Номинальное сечение2,5 мм²
Цветчерный/желтый
Изоляционный материалPA
Класс воспламеняемости согласно UL 94V0
Расчетное импульсное напряжение6 кВ
Степень загрязнения3
Категория перенапряженияIII
Группа изоляционного материалаI
Макс. мощность потерь при номинальных условиях0,77 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов)
Максимальный ток нагрузки32 A
Суммарный ток, максимальный48 A
Номинальный ток IN24 A
Номинальное напряжение UN690 В
Открытая боковая стенкаНет
Спецификация испытания защиты от прикосновенийDIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении рукамиобеспечивается
Безопасность при прикосновении пальцамиобеспечивается
Результат испытаний импульсным напряжениемИспытание проведено
Заданное значение испытательного импульсного напряжения9,8 кВ
Результат испытания с изменением напряженияИспытание проведено
Заданное значение испытательного переменного напряжения1,89 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)Испытание проведено
Результат испытания на изгибИспытание проведено
Испытание на изгиб Скорость вращения10 об/мин.
Испытание на изгиб при вращении135
Испытание на изгиб Сечение провода/Масса0,14 мм²/0,2 кг
2,5 мм²/0,7 кг
4 мм²/0,9 кг
Результат испытания на растяжениеИспытание проведено
Испытание на растяжение, сечение провода0,14 мм²
Растягивающее усилие, заданное значение10 Н
Испытание на растяжение, сечение провода2,5 мм²
Растягивающее усилие, заданное значение50 Н
Испытание на растяжение, сечение провода4 мм²
Растягивающее усилие, заданное значение60 Н
Результат испытания на прочность насадки на крепежное основаниеИспытание проведено
Прочность насадки на крепежное основаниеNS 35
Заданное значение1 Н
Результат проверки падением напряженияИспытание проведено
Требования, падение напряжения≤ 3,2 мВ
Результат испытания на нагреваниеИспытание проведено
Результат проверки стойкости к току КЗИспытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода2,5 мм²
Кратковременный ток0,3 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода4 мм²
Кратковременный ток0,48 кA
Результат термических испытанийИспытание проведено
Испытание на старение безвинтовых клемм Температурные циклы192
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия30 c
Результат испытаний на старениеИспытание проведено
Результат испытания на колебания, широкополосные шумыИспытание проведено
Спецификация испытания на колебания, широкополосные шумыDIN EN 50155 (VDE 0115-200):2008-03
Спектр испытанияИспытания на долговечность, категория 2, на поворотной тележке
Частота испытанияот f1= 5 Гц до f2= 250 Гц
ASD-уровень6,12 (м/с2)2/Гц
Ускорение3,12г
Продолжительность испытания на каждую ось5 ч
Направления испытанияX-, Y- и Z-ось
Результат испытания на ударопрочностьИспытание проведено
Спецификация испытания на ударопрочностьDIN EN 50155 (VDE 0115-200):2008-03
Форма удараПолусинусоида
Ускорение30г
Продолжительность удара18 мс
Количество ударов в 1 направлении3
Направления испытанияX-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))130 °C
Статическое использование изоляционного материала на холоде-60 °C
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)Испытание проведено
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)V0
Кислородный индекс (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 класс I2
NF F16-101, NF F10-102 класс F2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3

Размеры

Ширина31,5 мм
Длина45,7 мм
Высота NS 35/7,530,9 мм

Характеристики клемм

Тип подключенияЗажимы Push-in
Длина оголяемой части8 мм ... 10 мм
Подключение согласно стандартуМЭК 60947-7-1
Сечение жесткого проводника мин.0,14 мм²
Сечение жесткого проводника макс.4 мм²
Сечение провода AWG мин.26
Сечение провода AWG макс.12
Сечение гибкого проводника мин.0,14 мм²
Сечение гибкого проводника макс.2,5 мм²
Мин. сечение гибкого проводника AWG26
Сечение гибкого проводника AWG, макс.14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.2,5 мм²
Калиберная пробкаA3

Стандарты и предписания

Подключение согласно стандартуМЭК 60947-7-1
Класс воспламеняемости согласно UL 94V0
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация


ETIM for 3273174 Terminal blocks (EC000897)
Характеристика Значение
Rated current In (EF008250) 24 A
Rated voltage (EF000228) 690 V
Type of electrical connection 1 (EF002526) Other
Type of electrical connection 2 (EF002527) Other
Number of clamp positions per level (EF002660) 12
Mounting method (EF000003) DIN rail (top hat rail) 35 mm
Material insulation body (EF007543) Other
Inflammability class of insulation material according to UL94 (EF002521) V0
Width (EF000008) 31.5 mm
Height (EF000040) 45.7 mm
Depth (EF000049) 30.9 mm
Closing plate required (EF002525) No
Colour (EF000007) Multi colour
Internally connected stages (EF002661) Yes
