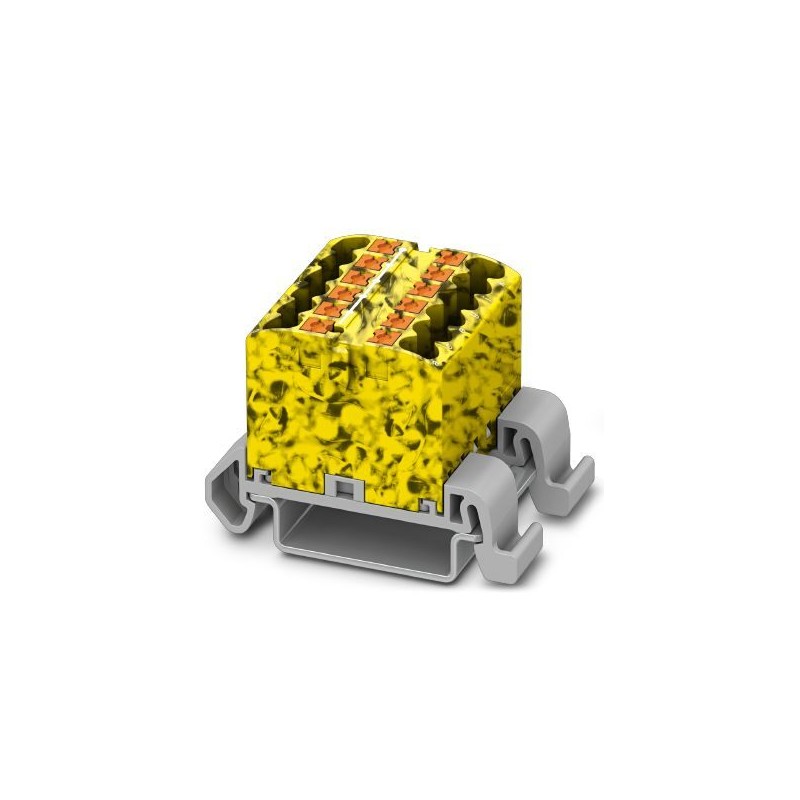

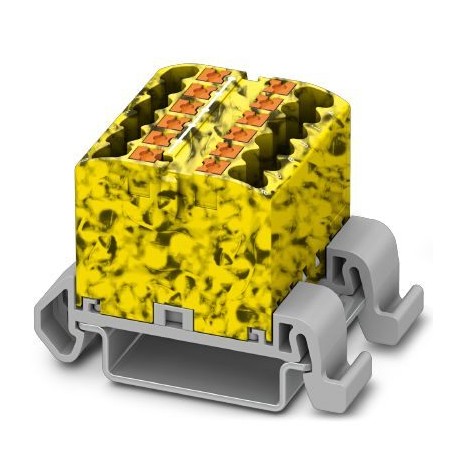

PTFIX 12X2,5-NS35A-FE 3273174 PHOENIX CONTACT Verteilerblock
PTFIX 12X2,5-NS35A-FE
3273174
PHOENIX_CONTACT
8
Verteilerblock
Block zur Verteilung, Block mit horizontaler Ausrichtung, Blöcke können über den Leiterkanal zueinander überbrückt werden. Angepasste Steckbrücken, siehe Zubehör, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart:Push-in-Anschluss, Anzahl der Anschlüsse: 12, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 31,5 mm, Farbe: schwarz/gelb, Montageklasse: NS 35/7,5, NS 35/15
Reihenklemmen > Durchgangs-Reihenklemme
FIX-Blocksystem
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Verteilerblock, Block mit waagerechter Ausrichtung, Die Blöcke sind untereinander über den Leiterschacht brückbar. Passende Steckbrücken siehe Zubehör, Nennspannung: 690 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Anzahl der Anschlüsse: 12, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 31,5 mm, Farbe: schwarz/gelb, Montageart: NS 35/7,5, NS 35/15
Kaufmännische Daten
| Bestellschlüssel | 3273174 |
|---|---|
| Verpackungseinheit | 8 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Mindestbestellmenge | 8 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 141 (C-1-2017) |
| GTIN | 4055626391489 |
| Gewicht pro Stück (exklusive Verpackung) | 26,650 g |
| Gewicht pro Stück (inklusive Verpackung) | 26,650 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Allgemein
| Hinweis | Hinweis zum Betrieb Die Blöcke sind untereinander über den Leiterschacht brückbar. Passende Steckbrücken siehe Zubehör |
|---|---|
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 12 |
| Potenziale | 1 |
| Nennquerschnitt | 2,5 mm² |
| Farbe | schwarz/gelb |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung) |
| Belastungsstrom maximal | 32 A |
| Summenstrom maximal | 48 A |
| Nennstrom IN | 24 A |
| Nennspannung UN | 690 V |
| Offene Seitenwand | Nein |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | gewährleistet |
| Fingersicherheit | gewährleistet |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 9,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 1,89 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,14 mm² / 0,2 kg |
| 2,5 mm² / 0,7 kg | |
| 4 mm² / 0,9 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,14 mm² |
| Zugkraft Sollwert | 10 N |
| Zugprüfung Leiterquerschnitt | 2,5 mm² |
| Zugkraft Sollwert | 50 N |
| Zugprüfung Leiterquerschnitt | 4 mm² |
| Zugkraft Sollwert | 60 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 35 |
| Sollwert | 1 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 2,5 mm² |
| Kurzzeitstrom | 0,3 kA |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
| Kurzzeitstrom | 0,48 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen | 192 |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Ergebnis Alterungsprüfung | Prüfung bestanden |
| Ergebnis Prüfung Schwingen, Breitbandrauschen | Prüfung bestanden |
| Prüfspezifikation Schwingen, Breitbandrauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
| Prüfspektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Prüffrequenz | f1= 5 Hz bis f2= 250 Hz |
| ASD-Pegel | 6,12 (m/s2)2/Hz |
| Beschleunigung | 3,12 g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis Schockprüfung | Prüfung bestanden |
| Prüfspezifikation Schockprüfung | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 30g |
| Schockdauer | 18 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Anschlussart | Push-in-Anschluss |
|---|---|
| Abisolierlänge | 8 mm ... 10 mm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel AWG min | 26 |
| Leiterquerschnitt flexibel AWG max | 14 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| Lehrdorn | A3 |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Merkmal | Wert |
|---|---|
| Bemessungsstrom In (EF008250) | 24 A |
| Bemessungsspannung (EF000228) | 690 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Klemmstellen je Etage (EF002660) | 12 |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 31.5 mm |
| Höhe (EF000040) | 45.7 mm |
| Tiefe (EF000049) | 30.9 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | mehrfarbig |
| Etagen intern gebrückt (EF002661) | Ja |
