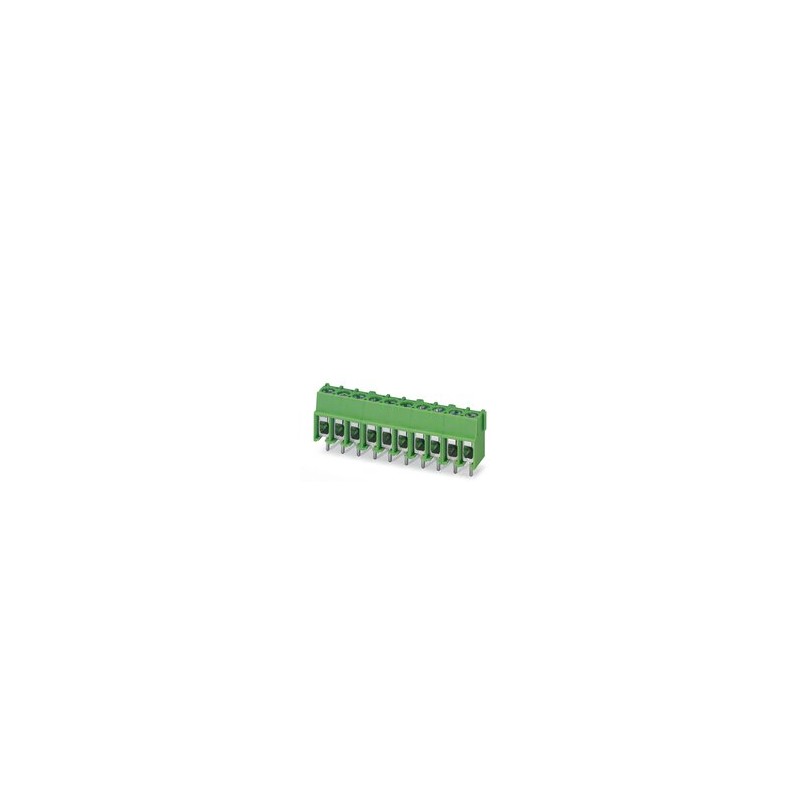

PT 2,5/10-5,0-H BD:E26-24V 1732085 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PT 2,5/10-5,0-H BD:E26-24V 1732085 PHOENIX CONTACT PCB терминальный блок

PT 2,5/10-5,0-H BD:E26-24V

1732085

PHOENIX_CONTACT

100

PCB терминальный блок

Клеммы для печатной платы, номинальный ток: 32 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм2, количество потенциалов: 10, количество рядов: 1, число контактов в ряду: 10, cемейство изделий: PT 2,5/..-H, размер шага: 5 мм, тип подключения: Винтовые зажимы с элементом для защиты провода, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0 °, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 4,1 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке

Подробнее


Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


Технические характеристики
Характеристики изделий
КонструкцияБлок клемм для печатного монтажа
Линейка изделийCOMBICON Terminals M
Тип изделияКлемма для монтажа на печатные платы
Серия изделийPT 2,5/..-H
Полюсов10
Размер шага5 мм
Количество точек подключения10
Количество рядов1
Количество потенциалов10
Расположение выводовЛинейное расположение выводов
Количество паечных выводов на потенциал1
Электрические характеристики
Номинальный ток IN32 A
Номинальное напряжение UN400 В
Степень загрязнения3
Расчетное напряжение (III/3)250 В
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное напряжение (III/2)400 В
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное напряжение (II/2)630 В
Расчетное импульсное напряжение (II/2)4 кВ
Характеристики клемм
Технология подключения
КонструкцияБлок клемм для печатного монтажа
Номинальное сечение2,5 мм²
Соединение провода
Тип подключенияВинтовые зажимы с элементом для защиты провода
Сечение жесткого провода0,5 мм² ... 4 мм²
Сечение гибкого провода0,5 мм² ... 4 мм²
Сечение проводника AWG20 ... 10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,5 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,5 мм² ... 2,5 мм²
2 жестких провода одинакового сечения0,5 мм² ... 1,5 мм²
2 гибких провода одинакового сечения0,5 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,5 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 1,5 мм²
Длина оголяемой части6,5 мм
Момент затяжки0,45 Нм ... 0,5 Нм
Монтаж
Тип монтажаПайка волной
Расположение выводовЛинейное расположение выводов
Тип подключенияВинтовые зажимы с элементом для защиты провода
Спецификации материала
Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (3 - 12 мкм Sn)
Металлическая поверхность точки подключения (промежуточное покрытие)Никель (1,5 - 4 мкм Ni)
Металлическая поверхность зоны пайки (покрытие)Олово (3 - 12 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие)Никель (1,5 - 4 мкм Ni)
Данные о материале - корпус
Цвет ()()
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Примечания
Указание по применениюДля надежного подключения проводников необходимо всегда учитывать определенный момент затяжки. Особенно при подсоединении к двух- и трехполюсным клеммам для печатных плат один паечный штифт на контакт не может их удержать. Поэтому данным клеммам необходимо обеспечить опору при подсоединении проводников (придерживать рукой, опора на корпус).
Размеры
Размер шага5 мм
Высота [h]13,5 мм
Длина [l]9 мм
Высота13,5 мм
Длина вывода под пайку [P]4,1 мм
Размеры штыряø 1 мм
Дизайн печатных плат
Расстояние между штырями5 мм
Диаметр отверстий1,3 мм
Механические испытания
Испытание на повреждение и расшатывание проводника
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатИспытание пройдено
Испытание на растяжение
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,5 мм² / жесткий / > 20 Н
0,5 мм² / гибкий / > 20 Н
4 мм² / жесткий / > 60 Н
4 мм² / гибкий / > 60 Н
Электрические испытания
Испытание на нагрев
Спецификации по испытаниюDIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Требования, испытание на нагреваниеСумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Стойкость к кратковременным токам
Спецификации по испытаниюDIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Сопротивление изоляции
Спецификации по испытаниюDIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами> 5 МОм
Воздушные зазоры и пути утечки
Спецификации по испытаниюDIN EN 60947-1 (VDE 0660-100):2015-09
Группа изоляционного материалаI
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Расчетное напряжение изоляции (III/3)250 В
Расчетное импульсное напряжение (III/3)4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)3 мм
минимальное значение пути утечки (III/3)3,2 мм
Расчетное напряжение изоляции (III/2)400 В
Расчетное импульсное напряжение (III/2)4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)3 мм
минимальное значение пути утечки (III/2)3 мм
Расчетное напряжение изоляции (II/2)630 В
Расчетное импульсное напряжение (II/2)4 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)3 мм
минимальное значение пути утечки (II/2)3,2 мм
Экологические условия и условия эксплуатации
Испытание на вибростойкость
Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Испытание нитью накала
Спецификации по испытаниюDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Температура850 °C
Время воздействия5 c
Снижение эффективности от времени
Спецификации по испытаниюDIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)30 % ... 70 %
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Cпецификация упаковки
Форма упаковкив картонной коробке
