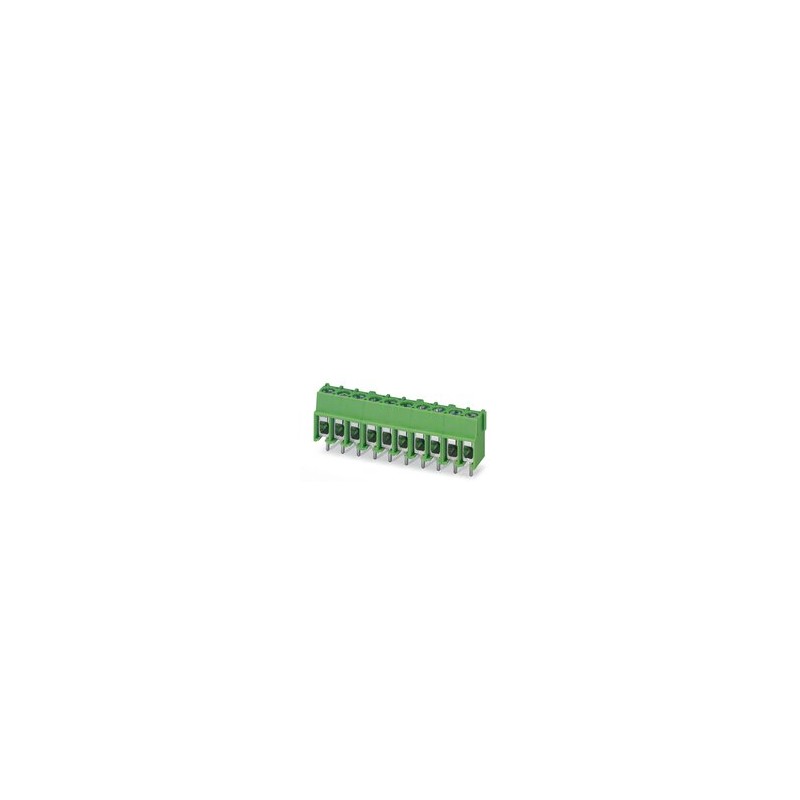

PT 2,5/10-5,0-H BD:E26-24V 1732085 PHOENIX CONTACT Bornier PCB
PT 2,5/10-5,0-H BD:E26-24V
1732085
PHOENIX_CONTACT
100
Bornier PCB
Bloc de jonction C.I., intensité nominale: 32 A, tension de référence (III/2): 400 V, section nominale: 2,5 mm2, nombre de potentiels: 10, nombre de rangées: 1, nombre de pôles par rangée: 10, gamme d'articles: PT 2,5/..-H, pas: 5 mm, type de raccordement: Raccordement vissé avec étrier de protection de fil, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 4,1 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type | Bloc de jonction multipolaire pour C.I. |
| Ligne de produits | COMBICON Terminals M |
| Type de produit | Borne de circuit imprimé |
| Gamme de produits | PT 2,5/..-H |
| Nombre de pôles | 10 |
| Pas | 5 mm |
| Nombre de connexions | 10 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 10 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
Propriétés électriques
| Intensité nominale IN | 32 A |
| Tension nominale UN | 400 V |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 250 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de référence (II/2) | 630 V |
| Tension de choc assignée (II/2) | 4 kV |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Type | Bloc de jonction multipolaire pour C.I. |
| Section nominale | 2,5 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé avec étrier de protection de fil |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de conducteur souple | 0,5 mm² ... 4 mm² |
| Section conduct. AWG | 20 ... 10 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 2,5 mm² |
| 2 conducteurs rigides de même section | 0,5 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,5 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,5 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Longueur à dénuder | 6,5 mm |
| Couple de serrage | 0,45 Nm ... 0,5 Nm |
Montage
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Type de raccordement | Raccordement vissé avec étrier de protection de fil |
Indications sur les matériaux
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (3 - 12 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (1,5 - 4 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 12 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,5 - 4 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris () | () |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Remarques
| Remarque relative à l'application | Pour le raccordement sûr des conducteurs, toujours respecter un couple de serrage défini. En particulier pour les blocs de jonction pour C.I. à deux ou trois pôles, le picot individuel soudé n'est pas en mesure de supporter cela pour chaque point de contact. C'est la raison pour laquelle les blocs de jonction doivent être maintenus lors du raccordement des conducteurs (fixés manuellement et boîtier maintenu). |
Dimensions
| Dessin coté |  |
| Pas | 5 mm |
| Hauteur [h] | 13,5 mm |
| Longueur [l] | 9 mm |
| Hauteur de montage | 13,5 mm |
| Longueur du picot de soudage [P] | 4,1 mm |
| Dimensions des picots | ø 1 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 5 mm |
| Diamètre de perçage | 1,3 mm |
Contrôles mécaniques
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,5 mm² / rigide / > 20 N |
| 0,5 mm² / souple / > 20 N | |
| 4 mm² / rigide / > 60 N | |
| 4 mm² / souple / > 60 N | |
Contrôles électriques
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Exigence contrôle de l'échauffement | Le total de la température ambiante et de l'échauffement du bloc de jonction du circuit imprimé ne doit pas dépasser la limite supérieure de température. |
| Capacité de charge de courte durée | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de choc assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 3,2 mm |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Tension d'isolement assignée (II/2) | 630 V |
| Tension de choc assignée (II/2) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
Conditions environnementales et de durée de vie
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Vitesse de balayage | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Vieillissement | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
Indications sur l'emballage
| Type de conditionnement | emballé dans un carton |
