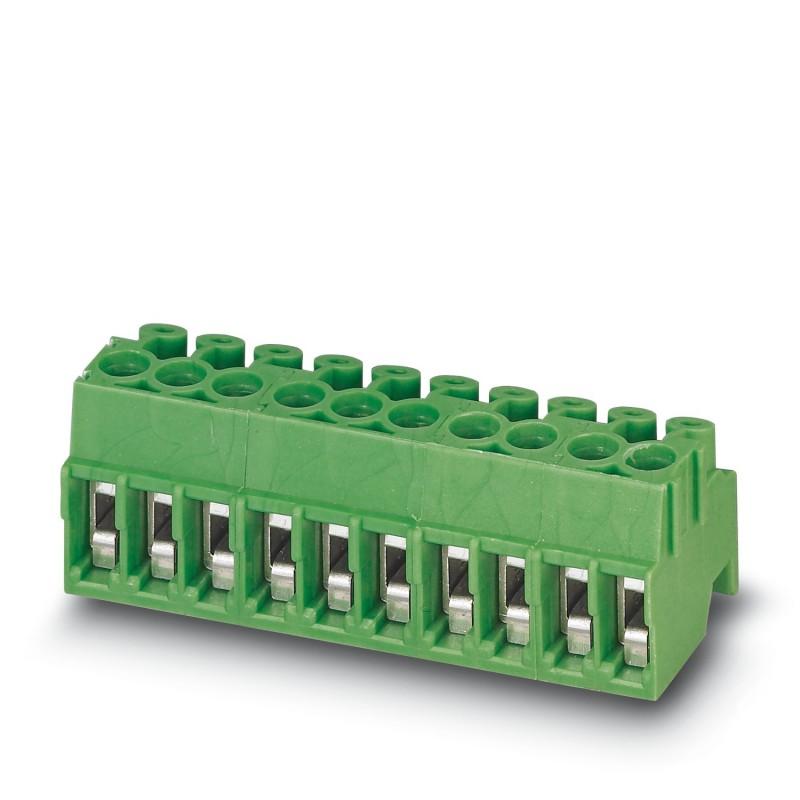

PT 1,5/ 4-PH-3,5 MIX YE/RD 1766446 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PT 1,5/ 4-PH-3,5 MIX YE/RD 1766446 PHOENIX CONTACT PCB терминальный блок

PT 1,5/ 4-PH-3,5 MIX YE/RD

1766446

PHOENIX_CONTACT

250

PCB терминальный блок

Разъемы для печатной платы, номинальное сечение: 1,5 мм2, цвет: многоцветный, номинальный ток: 8 A, расчетное напряжение (III/2): 200 В, поверхность контакта: олово, тип контакта: Розетка, количество потенциалов: 4, количество рядов: 1, полюсов: 4, количество точек подсоединения: 4, cемейство изделий: PT 1,5/..-PH, размер шага: 3,5 мм, тип подключения: Винтовые зажимы с элементом для защиты провода, направление подключения проводник/печатная плата: 0 °, штекерная система: COMBICON PST 1,0, блокировка: без, тип крепления: без, Форма упаковки: в картонной коробке

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


Технические характеристики
Характеристики изделий
Линейка изделийCOMBICON Connectors S
Тип изделияРазъемы для печатной платы
Серия изделийPT 1,5/..-PH
Полюсов4
Размер шага3,5 мм
Количество точек подключения4
Количество рядов1
Крепежный фланецбез
Количество потенциалов4
Электрические характеристики
Номинальный ток IN8 A
Номинальное напряжение UN200 В
Степень загрязнения3
Проходное сопротивление1,4 мΩ
Расчетное напряжение (III/3)160 В
Расчетное импульсное напряжение (III/3)2,5 кВ
Расчетное напряжение (III/2)200 В
Расчетное импульсное напряжение (III/2)2,5 кВ
Расчетное напряжение (II/2)400 В
Расчетное импульсное напряжение (II/2)2,5 кВ
Характеристики клемм
Технология подключения
КонструкцияШтекерная часть для штыревых планок
Система штекерных соединителейCOMBICON PST 1,0
Номинальное сечение1,5 мм²
Тип контактаРозетка
Блокировка
Тип фиксаторабез
Крепежный фланецбез
Соединение провода
Тип подключенияВинтовые зажимы с элементом для защиты провода
Направление подключения, проводник / печатная плата0 °
Сечение жесткого провода0,2 мм² ... 1,5 мм²
Сечение гибкого провода0,2 мм² ... 1,5 мм²
Сечение проводника AWG26 ... 16
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 0,75 мм²
2 жестких провода одинакового сечения0,2 мм² ... 0,34 мм²
2 гибких провода одинакового сечения0,2 мм² ... 0,5 мм²
Калиберная пробка a x b / диаметр2,4 мм x 1,5 мм / 1,9 мм
Длина оголяемой части5 мм
Момент затяжки0,22 Нм ... 0,25 Нм
Спецификации материала
Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет ()()
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Размеры
Размер шага3,5 мм
Ширина [w]14 мм
Высота [h]11,1 мм
Длина [l]12,9 мм
Монтаж
Тип подключенияВинтовые зажимы с элементом для защиты провода
Механические испытания
Испытание на повреждение и расшатывание проводника
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
РезультатИспытание пройдено
Испытание на растяжение
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / жесткий / > 40 Н
1,5 мм² / гибкий / > 40 Н
Усилие подключения и извлечения
РезультатИспытание пройдено
Количество циклов10
Усилие установки на 1 полюс, прибл.4 Н
Усилие съема на 1 полюс, прибл.4 Н
Проверка момента затяжки
Спецификации по испытаниюDIN EN 60999-1 (VDE 0609-1):2000-12
Стойкость маркировки
Спецификации по испытаниюDIN EN 60068-2-70:1996-07
РезультатИспытание пройдено
Поляризация и кодирование
Спецификации по испытаниюDIN МЭК 60512-7:1994-05 (фиксированное расположение)
РезультатИспытание пройдено
Визуальный осмотр
Спецификации по испытаниюDIN EN 60512-1-1:2003-01
РезультатИспытание пройдено
Проверка размеров
Спецификации по испытаниюDIN EN 60512-1-2:2003-01
РезультатИспытание пройдено
Экологические условия и условия эксплуатации
Испытание на вибростойкость
Спецификации по испытаниюDIN EN 60068-2-6:1996-05
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Испытания на долговечность
Спецификации по испытаниюDIN IEC 60512-5:1994-05
Импульсное напряжение на уровне моря2,5 кВ
Проходное сопротивление R11,4 мΩ
Проходное сопротивление R21,5 мΩ
Циклы установки10
Климатические испытания
Спецификации по испытаниюDIN EN ISO 6988:1997-03
Коррозионное воздействие0,2 дм3SO2на 300 дм3/40 °C/1 цикл
Тепловая нагрузка100 °C/168 ч
Испытательное переменное напряжение2 кВ
Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)30 % ... 70 %
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Электрические испытания
Термическое испытание Группа испытания C
Спецификации по испытаниюDIN EN 60512-5-1:2003-01
Испытанное число контактов16
Сопротивление изоляции
Спецификации по испытаниюDIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами1012Ом
Воздушные зазоры и пути утечки
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционного материалаI
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 600
Расчетное напряжение изоляции (III/3)160 В
Расчетное импульсное напряжение (III/3)2,5 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)1,5 мм
минимальное значение пути утечки (III/3)2 мм
Расчетное напряжение изоляции (III/2)200 В
Расчетное импульсное напряжение (III/2)2,5 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)1,5 мм
минимальное значение пути утечки (III/2)1,5 мм
Расчетное напряжение изоляции (II/2)400 В
Расчетное импульсное напряжение (II/2)2,5 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)1,5 мм
минимальное значение пути утечки (II/2)2 мм
Cпецификация упаковки
Форма упаковкив картонной коробке
