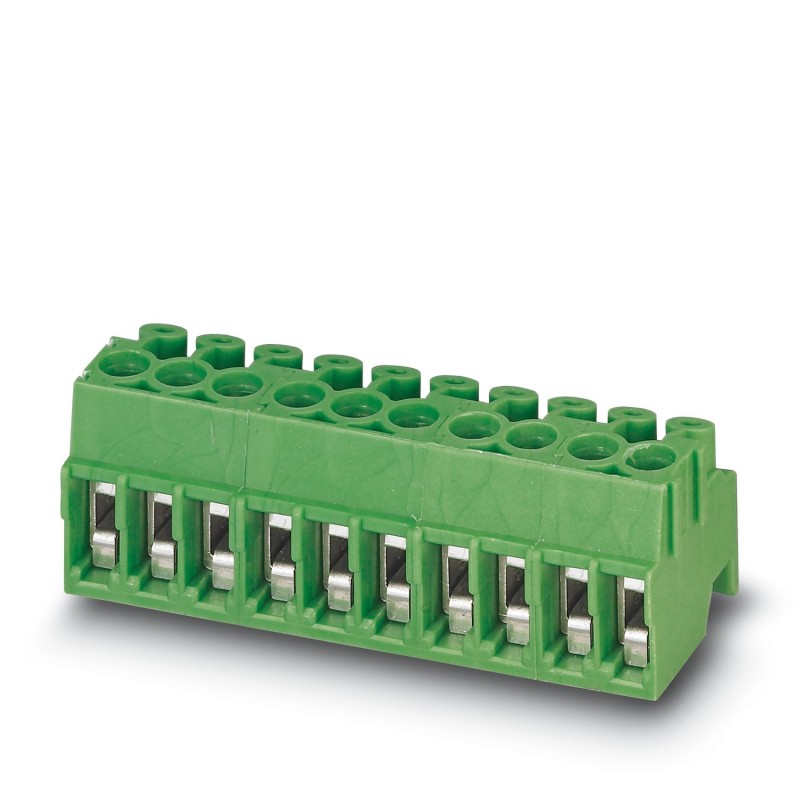

PT 1,5/ 4-PH-3,5 MIX YE/RD 1766446 PHOENIX CONTACT PCB terminal block Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PT 1,5/ 4-PH-3,5 MIX YE/RD 1766446 PHOENIX CONTACT PCB terminal block

PT 1,5/ 4-PH-3,5 MIX YE/RD

1766446

PHOENIX_CONTACT

250

PCB terminal block

Connettore per circuiti stampati, sezione nominale: 1,5 mm2, colore: più colori, corrente nominale: 8 A, tensione di dimensionamento (III/2): 200 V, superficie contatti: Stagno, tipo di connessione del contatto: Femmina, numero dei potenziali: 4, numero di file: 1, numero poli: 4, numero di connessioni: 4, serie di prodotti: PT 1,5/..-PH, passo: 3,5 mm, tipo di connessione: Connessione a vite con staffa per la schermatura dei cavi, direzione di collegamento conduttore/scheda: 0 °, sistema di spine: COMBICON PST 1,0, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone

Maggiori dettagli


Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici
Caratteristiche articolo
Linea di prodottiCOMBICON Connectors S
Tipo di prodottoConnettore per circuiti stampati
Famiglia di prodottiPT 1,5/..-PH
N. poli4
Passo3,5 mm
Numero collegamenti4
Numero di file1
Flangia di fissaggioassente
Numero dei potenziali4
Caratteristiche elettriche
Corrente nominale IN8 A
Tensione nominale UN200 V
Grado d'inquinamento3
Resistività di massa1,4 mΩ
Tensione di dimensionamento (III/3)160 V
Tensione impulsiva di dimensionamento (III/3)2,5 kV
Tensione di dimensionamento (III/2)200 V
Tensione impulsiva di dimensionamento (III/2)2,5 kV
Tensione di dimensionamento (II/2)400 V
Tensione impulsiva di dimensionamento (II/2)2,5 kV
Dati di collegamento
Tecnologia di connessione
TipoSpina per pin strip
Sistema di connettoriCOMBICON PST 1,0
Sezione nominale1,5 mm²
Tipo di connessione del contattoFemmina
Bloccaggio
Tipo di bloccaggioassente
Flangia di fissaggioassente
Connessione conduttori
CollegamentoConnessione a vite con staffa per la schermatura dei cavi
Direzione di collegamento conduttore/scheda0 °
Sezione conduttore rigida0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile0,2 mm² ... 1,5 mm²
Sezione conduttore AWG26 ... 16
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 0,75 mm²
2 conduttori di sezione identica rigidi0,2 mm² ... 0,34 mm²
2 conduttori di sezione identica flessibili0,2 mm² ... 0,5 mm²
Calibro a tampone a x b / diametro2,4 mm x 1,5 mm / 1,9 mm
Lunghezza del tratto da spelare5 mm
Coppia di serraggio0,22 Nm ... 0,25 Nm
Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica punto di connessione (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica zona di contatto (strato superficiale)Stagno (4 - 8 µm Sn)
Indicazioni materiale - custodia
Colore ()()
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Dimensioni
Disegno quotatonxxlfnxbqa.jpeg
Passo3,5 mm
Larghezza [w]14 mm
Altezza [h]11,1 mm
Lunghezza [l]12,9 mm
Montaggio
CollegamentoConnessione a vite con staffa per la schermatura dei cavi
Controlli meccanici
Prova di integrità e stabilità dei conduttori
Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
RisultatoProva superata
Prova di trazione
Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale0,2 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
1,5 mm² / rigido / > 40 N
1,5 mm² / flessibile / > 40 N
Forza di inserzione/trazione
RisultatoProva superata
Numero di cicli10
Forza di inserzione per polo circa4 N
Forza di trazione per polo circa4 N
Prova della coppia
Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
Resistenza delle scritte
Specifica di provaDIN EN 60068-2-70:1996-07
RisultatoProva superata
Polarizzazione e codifica
Specifica di provaDIN IEC 60512-7:1994-05 (non intercambiabilità di connessione)
RisultatoProva superata
Controllo visivo
Specifica di provaDIN EN 60512-1-1:2003-01
RisultatoProva superata
Controllo dimensionale
Specifica di provaDIN EN 60512-1-2:2003-01
RisultatoProva superata
Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6:1996-05
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 Hz ... 60,1 Hz)
Velocità sweep5g (60,1 Hz ... 150 Hz)
Durata di prova per asse2,5 h
Controllo della vita elettrica
Specifica di provaDIN IEC 60512-5:1994-05
Tensione impulsiva verticale sul livello del mare2,5 kV
Resistività di massa R11,4 mΩ
Resistività di massa R21,5 mΩ
Cicli di manovra10
Controllo climatico
Specifica di provaDIN EN ISO 6988:1997-03
Sollecitazione per effetto della corrosione0,2 dm3SO2su 300 dm3/40 °C/1 ciclo
Sollecitazione per effetto del calore100 °C/168  h
Tensione alternata fissa2 kV
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (a seconda della curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Controlli elettrici
Prova termica Gruppo di controllo C
Specifica di provaDIN EN 60512-5-1:2003-01
Numero di poli testati16
Resistenza di isolamento
Specifica di provaDIN EN 60512-3-1:2003-01
Resistenza di isolamento tra poli contigui1012Ω
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI 600
Tensione di isolamento di nominale (III/3)160 V
Tensione impulsiva nominale (III/3)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)1,5 mm
valore minimo della distanza di isolamento superficiale (III/3)2 mm
Tensione di isolamento di nominale (III/2)200 V
Tensione impulsiva nominale (III/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)1,5 mm
valore minimo della distanza di isolamento superficiale (III/2)1,5 mm
Tensione di isolamento di nominale (II/2)400 V
Tensione impulsiva nominale (II/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)1,5 mm
valore minimo della distanza di isolamento superficiale (II/2)2 mm
Informazioni sull'imballaggio
Confezioneconfezionato nel cartone

Datasheet - PDF

▲
