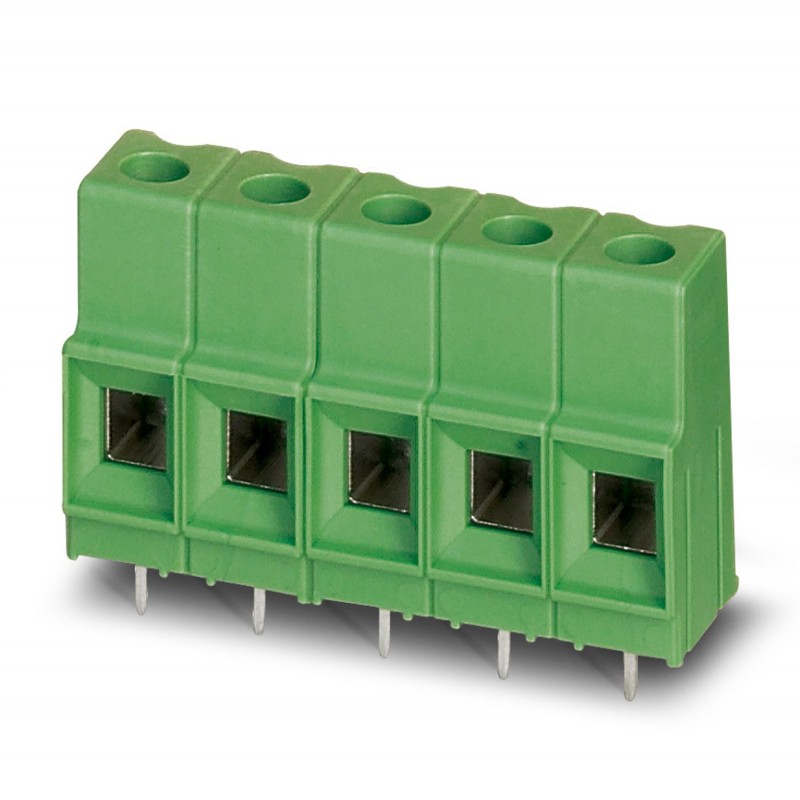

MKDSP 10N/ 5-10,16 SZS 1774331 PHOENIX CONTACT Клеммы для печатной платы

MKDSP 10N/ 5-10,16 SZS

1774331

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

Клеммы для печатной платы

Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 5, количество рядов: 1, количество полюсов в ряду: 5, артикул семейства: MKDSP 10N, шаг: 10,16 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Волновая пайка, Направление подключения проводника/печатной платы: 0 °, Цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 5 мм, Количество контактов пайки на потенциал: 2, Тип упаковки: Коробочный

Клеммы для печатной платы, номинальный ток: 76 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 10 мм², размер шага: 10,16 мм, полюсов: 5, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 5 мм

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $593.08
Цена за единицу: $11.86
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1774331
Упаковочная единица50 stk
Минимальный объем заказа50 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4046356481786
Вес/шт. (без упаковки)37,350 GRM

Чертежи

Диаграмма

Диаграмма
Тип: MKDSP 10N/...-10,16
Испытание в соответствии с DIN EN 60512-5-2:2003-01
Коэффициент снижения = 1
Количество контактов: 5

Вернуться вверх

Характеристики товаров

Условное обозначениеКлеммы для печатной платы
Серия изделийMKDSP 10N
Размер шага10,16 мм
Полюсов5
Тип подключенияВинтовой зажим с натяжной гильзой
Форма привода, головка винтапрямой шлиц (L)
Резьба винтовM4
Тип монтажаПайка волной припоя
Расположение выводовЛинейное двойное расположение выводов
Количество ярусов1
Количество точек подключения5
Количество потенциалов5
Вернуться вверх

Электрические параметры

Номинальный ток76 A
Номинальное напряжение1000 В
Расчетное напряжение690 В
Расчетное напряжение (III/2)1000 В
Расчетное напряжение (II/2)1000 В
Расчетное импульсное напряжение (III/3)8 кВ
Расчетное импульсное напряжение (III/2)8 кВ
Расчетное импульсное напряжение (II/2)6 кВ
Вернуться вверх

Соединительная способность

Тип подключенияВинтовой зажим с натяжной гильзой
вставнойда
Сечение жесткого провода0,5 мм² ... 16 мм²
Сечение гибкого провода0,5 мм² ... 16 мм²
Сечение провода AWG / kcmil20 ... 6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,5 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,5 мм² ... 16 мм²
2 жестких провода одинакового сечения0,5 мм² ... 4 мм²
2 гибких провода одинакового сечения0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 6 мм²
Длина оголяемой части10 мм
Момент затяжки1,2 Нм ... 1,5 Нм
Вернуться вверх

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (5 - 7 мкм Sn)
Металлическая поверхность точки подключения (промежуточное покрытие)Никель (2 - 3 мкм Ni)
Металлическая поверхность зоны пайки (покрытие)Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие)Никель (2 - 3 мкм Ni)
Вернуться вверх

Данные о материале - корпус

Цвет корпусазеленый (6021)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Вернуться вверх

Указание размеров изделия

Чертеж
Длина [ l ]18,4 мм
Ширина [ w ]50,8 мм
Высота [ h ]34,3 мм
Размер шага10,16 мм
Монтажная высота (высота без паечного штифта)29,3 мм
Длина выводов [P]5 мм
Размеры штыря1 x 0,9 мм
Размер a40,64 мм
Вернуться вверх

Размеры для проектирования печатной платы

Диаметр отверстий1,5 мм
Вернуться вверх

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке50
Наименование, количество в одной упаковкеШт.
Вернуться вверх

Окружающие условия

Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Вернуться вверх

Подключение и метод кабельной разводки

Проверка подключенияDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Испытание на повреждение и расшатывание проводникаDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Испытание проведено
Вернуться вверх

Испытание на растяжение

Испытание на растяжениеDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие0,5 мм² / жесткий / > 20 Н
0,5 мм² / гибкий / > 20 Н
16 мм² / жесткий / > 100 Н
16 мм² / гибкий / > 100 Н
Вернуться вверх

Электрические испытания

Расчетный ток76 A
Сечение провода16 мм²
Расчетное напряжение (III/2)1000 В
Расчетное импульсное напряжение (III/2)8 кВ
Вернуться вверх

Воздушные пути и пути утечки

Воздушный путь и путь утечкиDIN EN 60664-1 (VDE 0110-1):2008-01
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Минимальный воздушный путь - неоднородное поле (III/3)8 мм
Минимальный воздушный путь - неоднородное поле (III/2)8 мм
Минимальный воздушный путь - неоднородное поле (II/2)5,5 мм
Минимальный путь утечки (III/3)8 мм
Минимальный путь утечки (III/2)5 мм
Минимальный путь утечки (II/2)5 мм
Вернуться вверх

Испытание на нагревание

РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60998-1 (VDE 0613-1):2005-03
Вернуться вверх

Испытание на вибростойкость

Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
РезультатИспытание проведено
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 - 60,1 Гц)
Ускорение5г (60,1 - 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Вернуться вверх

Стойкость к старению и воздействию влаги, защита от попадания твердых тел

Сухое тепло168 ч/100 °C
Нагрев при высокой влажности48 h/30 °C/92 %
Вернуться вверх

Стандарты и предписания

Подключение согласно стандартуEN-VDE
CUL
Вернуться вверх

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027141100
eCl@ss 4.127141100
eCl@ss 5.027141100
eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Вернуться вверх

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Вернуться вверх

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432
UNSPSC 18.039121432
UNSPSC 19.039121432
UNSPSC 20.039121432
UNSPSC 21.039121432
Вернуться вверх

ETIM for 1774331 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 34.3 mm
Number of electrical connections (EF008252) 5
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 10.16 mm
Rated current In (EF008250) 76 A
Rated voltage (EF000228) 1000 V
Rated surge voltage (EF002993) 8 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.5 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.5 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.5 mm²
Connectable conductor cross section multi-wired (EF007343) 0.5 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.5 mm
Length pin (EF006825) 5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)

Datasheet - PDF

▲
