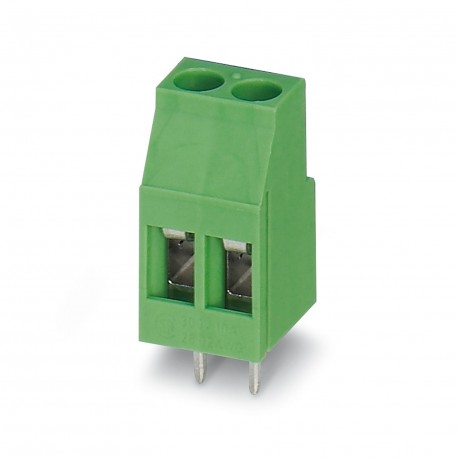

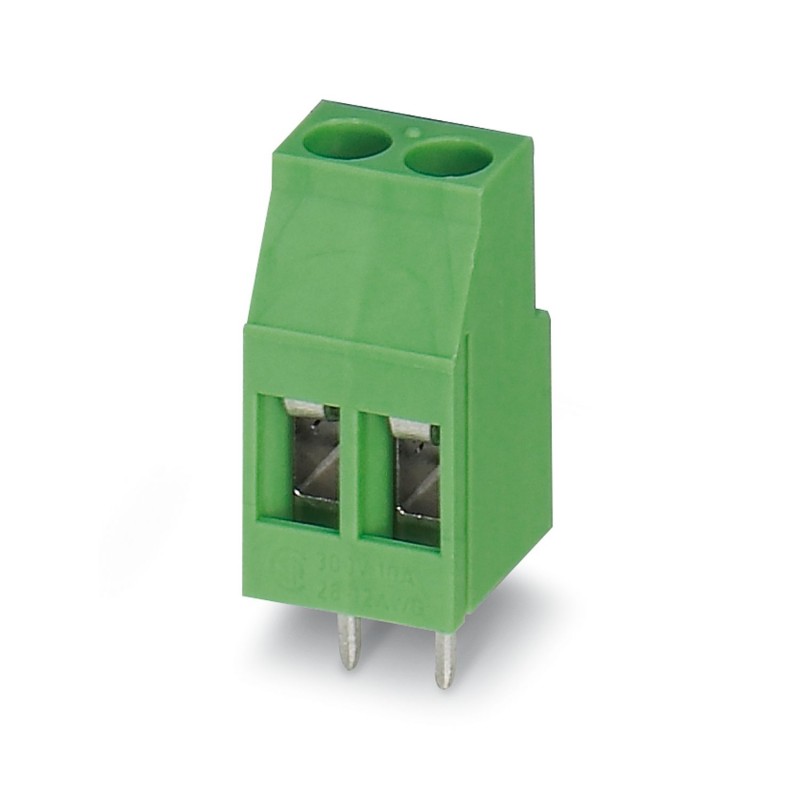

MKDS 3/15-5,08 BD:1-15 1746204 PHOENIX CONTACT PCB терминальный блок

MKDS 3/15-5,08 BD:1-15

1746204

PHOENIX_CONTACT

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², Количество потенциалов: 15, Количество рядов: 1, Количество полюсов в ряду: 15, семейство элементов: MKDS 3, шаг: 5,08 мм, Тип подключения: Винтовое соединение с тяговой капсулой, монтаж: Пайка волной волны, Направление подключения проводника/печатная плата: 0 °, цвет: зеленый, Расположение штифтов: Линейное расположение штифтов, Длина штифта [P]: 5 мм, Тип упаковки: В коробке

Клемма печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм2, количество потенциалов: 15, количество рядов: 1, количество позиций в ряду: 15, ассортимент продукта: MKDS 3, шаг: 5,08 мм, способ подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлицевая, монтаж: Волновая пайка, направление соединения проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное крепление, Паяльник [P]: 5 мм, Количество контактов припоя на потенциал: 1, Вид упаковки: упакован в картон

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот сорок шесть тысяч двести четыре
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356289610
Вес / шт. (без упаковки)29.380 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийMKDS 3
Поле5.08 мм
Количество позицийПятнадцать
Способ подключенияВинтовое соединение с рукавом напряжения
Форма привода головки винтаЩелевые (Л)
Винтовая резьбаМ3
Тип установкиПаять волны
КонфигЛинейный прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 4 мм2
Проводник поперечное сечение, гибкий0,2 мм2 ... 2,5 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 12
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0,25 мм2 ... 2,5 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0,25 мм2 ... 2,5 мм2
2 жилы одинакового сечения, сплошной0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, гибкий0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 0.75 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 ... 1,5 мм2
Длина зачистки8 мм
Крутящий момент0,5 Нм 0,6 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (4 - 8 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (4 - 8 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Габаритный чертеж
ЗаголовокСхематичное изображение – дополнительные сведения см. В ассортименте рисунок в центре загрузки
Длина [ л ]11.2 мм
Ширина [ Вт ]76,2 мм
Высота [ ч ]23 мм
Поле5.08 мм
Высота (без Штыря припоя)18 мм
PIN припоя [П]5 мм
Расстояние между штырьками15.24 мм
Контактный размеры0,9 х 0,9 мм
Измерение71.12 мм

Размеры для конструкции PCB

Диаметр отверстия1.3 мм
Расстояние между штырьками15.24 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Общая информация о продукции

Типа ПримечаниеОбратите внимание на применение
ПримечаниеДля безопасного подключения проводников, всегда придерживаются определенного момента затяжки. В частности, в случае клеммы для печатных плат с двух или трех позиций, индивидуальный PIN припоя на каждой контактной точки не может компенсировать это. Именно поэтому терминальные должно поддерживаться во время соединения проводов (проходит с одной стороны, опору на жилье).

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Проверить подключениеМЭК 60998-2-2:2002-12

Испытания на отрыв

Испытания на отрывМЭК 60998-2-1:2002-12
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0,2 мм2 / твердых / > 10 Н
0,2 мм2 / гибкого / > 10 Н
4 мм2 / твердых / > 60 Н
2,5 мм2 гибкий / > 50 Н

Механические испытания в соответствии со стандартом

Спецификация тестаМЭК 60998-2-1 (в части)

Электрические испытания

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение250 в
Номинальное напряжение изоляции (в III/3)250 в
Номинальное напряжение изоляции (в III/2)400 в
Номинальное напряжение изоляции, в (II/2)630 в
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв

Тест вибрации

Стойкость к старению, к влажности, к попаданию твердых предметов и вредного воздействия водыТест пройден МЭК 60998-1:2002-12 168 ч/100°с 48 ч/30 °с/92 %
Результат тестаТест пройден
Спецификация тестаМЭК 60998-1:2002-12
Сухое тепло168 ч/100°с
Влажным теплом48 ч/30 °с/92 %

Стойкость к старению, влажности, проникновению твердых тел

Результат тестаТест пройден
Спецификация тестаМЭК 60998-1:2002-12
Сухое тепло168 ч/100°с
Влажным теплом48 ч/30 °с/92 %

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
