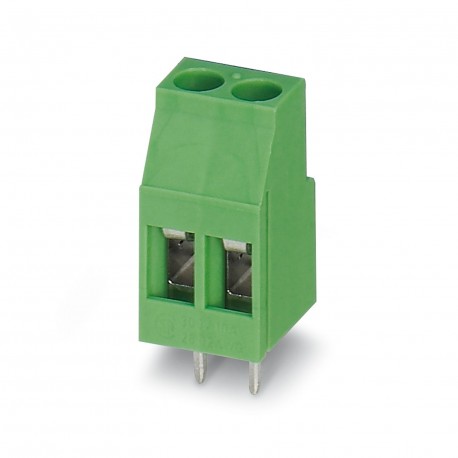

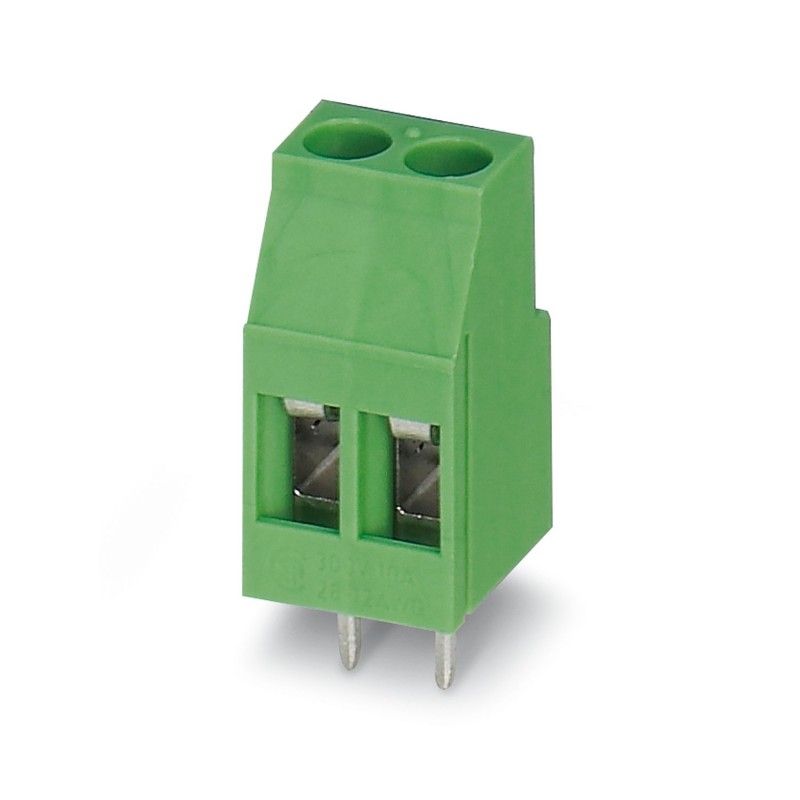

MKDS 3/15-5,08 BD:1-15 1746204 PHOENIX CONTACT PCB terminal block
MKDS 3/15-5,08 BD:1-15
1746204
PHOENIX_CONTACT
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 2,5 mm², Numero di potenziali: 15, Numero di file: 1, Numero di poli per fila: 15, Famiglia articoli: MKDS 3, passo: 5,08 mm, Tipo di collegamento: Collegamento a vite con capsula di trazione, montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione dei pin lineari, lunghezza dei pin [P]: 5 mm, tipo di imballaggio: in scatola
Morsetto per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm2, numero di potenziali: 15, numero di file: 1, numero di poli per fila: 15, famiglia articoli: MKDS 3, passo: 5,08 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento quaranta sei mila due cento quattro |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356289610 |
| Peso per Pezzo (escluso imballaggio) | 29.380 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Proprietà dell'elemento
| Articolo breve descrizione | PCB terminal block |
|---|---|
| Gamma di articoli | MKDS 3 |
| Passo | 5.08 mm |
| Numero di posizioni | Quindici |
| Metodo di connessione | Collegamento a vite con tensione manica |
| Di auto della testa della vite | Intaglio (L) |
| La filettatura della vite | M3 |
| Tipo di montaggio | Saldatura ad onda |
| Disposizione dei Pin | Lineare pinning |
| Numero di livelli | Uno |
Parametri elettrici
| Corrente nominale | Venti quattro |
|---|---|
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione d'impulso (III/2) | 4 kV |
Capacità di collegamento
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore AWG / kcmil | 24 ... 12 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,25 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,25 mm2 ... 2.5 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta | 0,2 mm2 ... 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale e flessibile | 0,2 mm2 ... 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica | 0,25 mm2 ... 0,75 mm2 |
| 2 conduttori con la stessa sezione trasversale, intrecciato, con due puntali con un manicotto di plastica | 0,5 mm2 ... 1,5 mm2 |
| Lunghezza di spelatura | 8 mm |
| Coppia | 0,5 Nm ... 0,6 Nm |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| Le caratteristiche della superficie | Tin-plated |
| La superficie di metallo punto terminale (strato superiore) | Stagno (4 - 8 µm Sn) |
| La superficie di metallo di saldatura area (strato superiore) | Stagno (4 - 8 µm Sn) |
I dati dei materiali - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
| Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12 | Otto cento cinquanta |
| Glow wire temperatura di accensione GWIT secondo EN 60695-2-13 | Sette cento settanta cinque |
| Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2 | 125 °C |
Dimensioni del prodotto
| Disegno dimensionale | |
|---|---|
| Didascalia | Rappresentazione schematica – per ulteriori informazioni, vedere la gamma di prodotti di disegno nel Download Center |
| Lunghezza [ l ] | 11.2 mm |
| Larghezza [ w ] | 76.2 mm |
| Altezza [ h ] | 23 mm |
| Passo | 5.08 mm |
| Altezza (senza spina a saldare) | 18 mm |
| Spina a saldare [P] | 5 mm |
| Spaziatura Pin | 15.24 mm |
| Pin dimensioni | 0,9 x 0,9 mm |
| La dimensione di una | 71.12 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Cinquanta |
| Denominazione unità di imballaggio | Pz. |
Informazioni generali sul prodotto
| Tipo di nota | Nota sull'applicazione |
|---|---|
| Nota | Per la sicurezza di conduttore di collegamento, sempre aderire ad una determinata coppia di serraggio. In particolare, nel caso dei blocchetti terminali del PWB con due o tre posizioni, l'individuo lega per saldatura di pin per ogni punto di contatto non è sufficiente per compensare questo. Che è il motivo per cui le morsettiere devono essere supportati durante il collegamento del conduttore (tiene con una mano, il supporto sulla scatola). |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Prova di Pull-out
| Prova di Pull-out | IEC 60998-2-1:2002-12 |
|---|---|
| Test superato | |
| Sezione conduttore / conduttore / tipo di forza di trazione | 0,2 mm2 / solido / > 10 N |
| 0,2 mm2 / flessibile / > 10 N | |
| 4 mm2 / solido / > 60 N | |
| 2,5 mm2 / flessibile / > 50 N |
Prove elettriche
| Corrente nominale | Venti quattro |
|---|---|
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione d'impulso (III/2) | 4 kV |
Aria distanze in aria e superficiali rispetto delle distanze
| Gruppo materiali isolanti | Io |
|---|---|
| Tensione | 250 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione nominale di isolamento (II/2) | 630 V |
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
Test di vibrazione
| Resistenza all'invecchiamento, alle condizioni di umidità, per la penetrazione di corpi solidi e per l'ingresso dannoso dell'acqua | Superamento del Test IEC 60998-1:2002-12 168 h/100°C per 48 h/30 °C/92 % |
|---|---|
| Risultato del Test | Test superato |
| Specifiche di prova | IEC 60998-1:2002-12 |
| Calore secco | 168 h/100°C |
| Caldo umido | 48 h/30 °C/92 % |
Resistenza all'invecchiamento, l'umidità e la penetrazione di solidi
| Risultato del Test | Test superato |
|---|---|
| Specifiche di prova | IEC 60998-1:2002-12 |
| Calore secco | 168 h/100°C |
| Caldo umido | 48 h/30 °C/92 % |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento noveeCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
