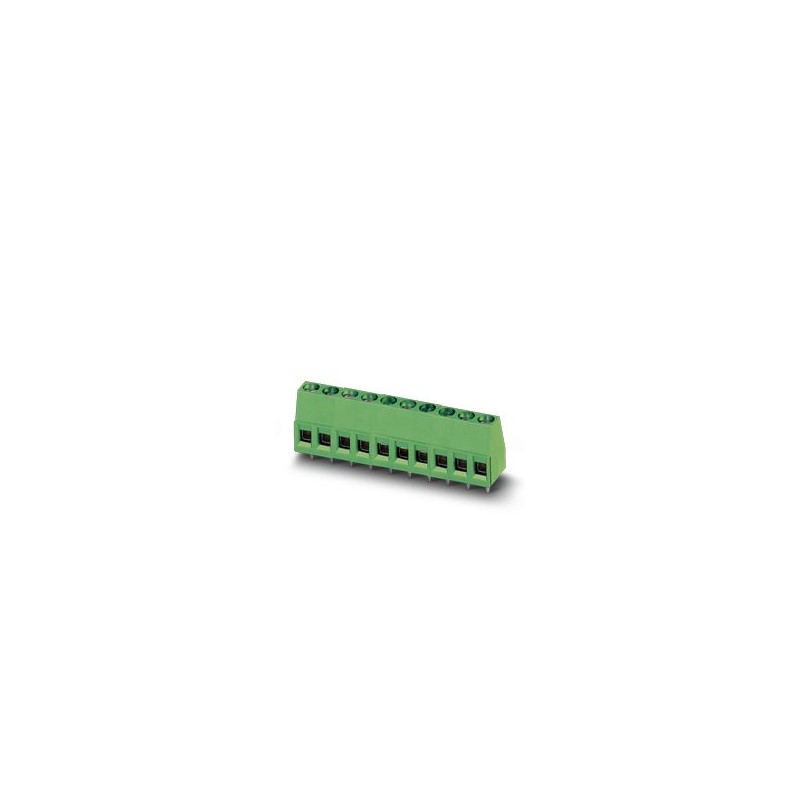

MKDS 1,5/ 2-5,08 BD:-ERD 1578859 PHOENIX CONTACT Клеммная колодка для печатной платы, номинальный ток: 17,5 .. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDS 1,5/ 2-5,08 BD:-ERD 1578859 PHOENIX CONTACT Клеммная колодка для печатной платы, номинальный ток: 17,5 ..

MKDS 1,5/ 2-5,08 BD:-ERD

1578859

PHOENIX_CONTACT

1000

Клеммная колодка для печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², количество рядов: 1, количество полюсов в ряду: 2, артикул семейства: MKDS 1,5, шаг: 5,08 мм, тип подключения: Винтовое соединение с тяговой капсулой, форма винтового зажима: L Продольный паз, монтаж: Волновая пайка, направление подключения проводника/печатной платы: 0°, цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 3,5 мм, Количество паяльных контактов на потенциал: 1, Тип упаковки: коробчатый

Терминал печатной платы

Клеммная колодка печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм2, количество рядов: 1, количество позиций в ряду: 2, ассортимент: MKDS 1,5, шаг: 5,08 мм, способ подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлицевая, монтаж: Пайка волной припоя, направление соединения проводник/печатная плата: 0°, цвет: цвет: зеленый, Расположение контактов: Линейное закрепление, Паяльный штифт [P]: 3,5 мм, количество контактов для пайки на потенциал: 1, вид упаковки: упакован в картон

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Продуктовая линейкаТерминалы COMBICON S
Тип продуктаТерминал печатной платы
Семейство продуктовМКДС 1,5
Количество позиций2
Смола5.08 мм
Количество строк1
Расположение выводовЛинейное закрепление
Количество паяльных контактов на потенциал1
Электрические свойства
Номинальный ток Iн17,5 А
Номинальное напряжение Uн400 В
Степень загрязнения3
Номинальное напряжение (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
Данные подключения
Технология подключения
типКлеммная колодка ПК может быть выровнена
Номинальное сечение1,5 мм²
Подключение проводников
Способ подключенияВинтовое соединение с натяжной втулкой
Сечение проводника жесткое0,14 мм² ... 2,5 мм²
Гибкое сечение провода0,14 мм² ... 1,5 мм²
Сечение проводника AWG26 ... 14
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,25 мм² ... 1,5 мм²
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,25 мм² ... 1,5 мм²
2 жилы одинакового сечения, сплошные0,14 мм² ... 1 мм²
2 провода одинакового сечения, гибкие0,14 мм² ... 0,75 мм²
2 жилы одинакового сечения, гибкие, с наконечником без пластиковой втулки0,25 мм² ... 0,5 мм²
2 провода одинакового сечения, гибкие, с наконечником TWIN с пластиковой гильзой0,5 мм² ... 1 мм²
Длина зачистки7 мм
Момент затяжки0,5 Нм ... 0,6 Нм
установка
Тип монтажаПайка волной припоя
Расположение выводовЛинейное закрепление
Головка винта приводной формыШлицевые (L)
Головка винта приводной формыШлицевые (L)
Технические характеристики материалов
Данные о материалах - контакты
заметкаСоответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиЛуженый
Конечная точка металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Участок пайки металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
примечания
Примечание по применениюДля безопасного соединения проводников всегда придерживайтесь определенного момента затяжки. В частности, в случае клемм для печатных плат с двумя или тремя положениями отдельный паяльный штифт для каждой точки контакта не может компенсировать это. Именно поэтому клеммные колодки должны поддерживаться при подключении проводника (удерживаться одной рукой, опорой на корпусе).
Размеры
Размерный рисунокgklwlyybhu.jpg
Смола5.08 мм
Ширина [w]10.16 мм
Высота [ч]17,3 мм
Длина [л]9,8 мм
Высота установки13,8 мм
Длина паяльного штифта [P]3,5 мм
Размеры штифта0,9 x 0,9 мм
Проектирование печатных плат
Диаметр отверстия1,3 мм
Механические испытания
Проверка на повреждение и ослабление проводника
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
Испытание на выдергивание
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тягового усилия/фактическое значение0,14 мм² / сплошной / > 10 Н
0,14 мм² / гибкий / > 10 Н
2,5 мм² / сплошной / > 50 Н
1,5 мм² / гибкий / > 40 Н
Электрические испытания
Испытание на повышение температуры
СпецификацияМЭК 60947-7-4:2019-01
Испытание на повышение требуемой температурыСумма температуры окружающей среды и повышения температуры клеммной колодки печатной платы не должна превышать верхнюю предельную температуру.
Кратковременно выдерживаемый ток
СпецификацияМЭК 60947-7-4:2019-01
Сопротивление изоляции
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 5 МОм
Воздушные зазоры и пути утечки |
СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)CTI 600
Номинальное напряжение изоляции (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Примечание о поперечном сечении соединенияС подключенным проводником 2,5 мм² (сплошной).
Номинальное напряжение изоляции (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
Условия окружающей среды и реальной жизни
Испытание на вибрацию
СпецификацияМЭК 60068-2-6:2007-12
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Испытание раскаленной проволокой
СпецификацияМЭК 60695-2-10:2013-04
температура850 °С
Время воздействия5 с
Старение
СпецификацияМЭК 60947-7-4:2019-01
Окружающие условия
Температура окружающей среды (эксплуатация)-40 °С ... 105 °C (в зависимости от текущей грузоподъемности/кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (в сборе)-5 °С ... 100 °С
Характеристики упаковки
Тип упаковкиупаковано в картон

ETIM for 1578859 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 17.3 mm
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5.08 mm
Rated current In (EF008250) 17.5 A
Rated voltage (EF000228) 400 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.14 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.14 mm²
Connectable conductor cross section multi-wired (EF007343) 0.14 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.3 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
