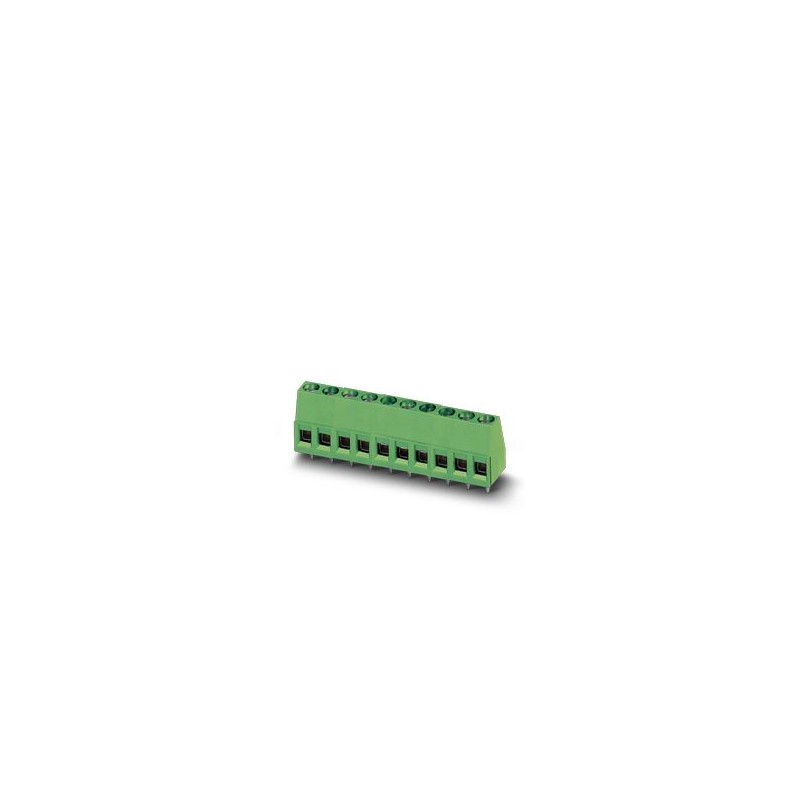

MKDS 1,5/ 2-5,08 BD:-ERD
1578859
PHOENIX_CONTACT
1000
Leiterplattenklemme
Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDS 1,5, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produktlinie | COMBICON Terminals S |
Produkttyp | Leiterplattenklemme |
Produktfamilie | MKDS 1,5 |
Polzahl | 2 |
Rastermaß | 5,08 mm |
Anzahl der Reihen | 1 |
Pinlayout | Lineares Pinning |
Anzahl Lötpins pro Potenzial | 1 |
Nennstrom IN | 17,5 A |
Nennspannung UN | 400 V |
Verschmutzungsgrad | 3 |
Bemessungsspannung (III/3) | 250 V |
Bemessungsstoßspannung (III/3) | 4 kV |
Bemessungsspannung (III/2) | 400 V |
Bemessungsstoßspannung (III/2) | 4 kV |
Bemessungsspannung (II/2) | 630 V |
Bemessungsstoßspannung (II/2) | 4 kV |
Anschlusstechnik | |
Bauform | Leiterplattenklemme anreihbar |
Nennquerschnitt | 1,5 mm² |
Leiteranschluss | |
Anschlussart | Schraubanschluss mit Zughülse |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 1 mm² |
2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 0,75 mm² |
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,5 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1 mm² |
Abisolierlänge | 7 mm |
Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Montageart | Wellenlöten |
Pinlayout | Lineares Pinning |
Antriebsform Schraubenkopf | Längsschlitz (L) |
Antriebsform Schraubenkopf | Längsschlitz (L) |
Materialangaben - Kontakt | |
Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
Material Kontakt | Cu-Legierung |
Oberflächenbeschaffenheit | galvanisch verzinnt |
Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse | |
Farbe (Gehäuse) | grün (6021) |
Isolierstoff | PA |
Isolierstoffgruppe | I |
CTI nach IEC 60112 | 600 |
Brennbarkeitsklasse nach UL 94 | V0 |
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Hinweis zur Anwendung | Für den sicheren Leiteranschluss ist stets ein definiertes Anzugsdrehmoment einzuhalten. Insbesondere bei zwei- und dreipoligen Leiterplattenklemmen kann der einzelne Lötstift pro Kontaktstelle dies nicht abfangen. Deswegen müssen die Klemmen beim Leiteranschluss abgestützt werden (mit der Hand fixiert, Abstützung am Gehäuse). |
Maßzeichnung | |
Rastermaß | 5,08 mm |
Breite [w] | 10,16 mm |
Höhe [h] | 17,3 mm |
Länge [l] | 9,8 mm |
Bauhöhe | 13,8 mm |
Lötstiftlänge [P] | 3,5 mm |
Stiftabmessungen | 0,9 x 0,9 mm |
Leiterplatten-Design | |
Bohrlochdurchmesser | 1,3 mm |
Prüfung auf Leiterbeschädigung und Lockerung | |
Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Ergebnis | Prüfung bestanden |
Zugprüfung | |
Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | 0,14 mm² / starr / > 10 N |
0,14 mm² / flexibel / > 10 N | |
2,5 mm² / starr / > 50 N | |
1,5 mm² / flexibel / > 40 N |
Erwärmungsprüfung | |
Prüfspezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
Anforderung Erwärmungsprüfung | Die Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten. |
Kurzzeitstromfestigkeit | |
Prüfspezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
Isolationswiderstand | |
Prüfspezifikation | DIN EN 60512-3-1:2003-01 |
Isolationswiderstand benachbarte Pole | > 5 MΩ |
Luft- und Kriechstrecken | | |
Prüfspezifikation | DIN EN 60947-1 (VDE 0660-100):2015-09 |
Isolierstoffgruppe | I |
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
Bemessungsisolationsspannung (III/3) | 250 V |
Bemessungsstoßspannung (III/3) | 4 kV |
Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
Mindestwert der Kriechstrecke (III/3) | 3,2 mm |
Hinweis zum Anschlussquerschnitt | Bei angeschlossenem Leiter 2,5 mm² (starr). |
Bemessungsisolationsspannung (III/2) | 400 V |
Bemessungsstoßspannung (III/2) | 4 kV |
Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
Mindestwert der Kriechstrecke (III/2) | 3 mm |
Bemessungsisolationsspannung (II/2) | 630 V |
Bemessungsstoßspannung (II/2) | 4 kV |
Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
Mindestwert der Kriechstrecke (II/2) | 3,2 mm |
Vibrationsprüfung | |
Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
Frequenz | 10 - 150 - 10 Hz |
Sweep-Geschwindigkeit | 1 Oktave/min |
Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
Sweep-Geschwindigkeit | 5g (60,1 Hz ... 150 Hz) |
Prüfdauer je Achse | 2,5 h |
Glühdrahtprüfung | |
Prüfspezifikation | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
Temperatur | 850 °C |
Einwirkdauer | 5 s |
Alterung | |
Prüfspezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
Umgebungsbedingungen | |
Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
Verpackungsart | verpackt im Karton |
