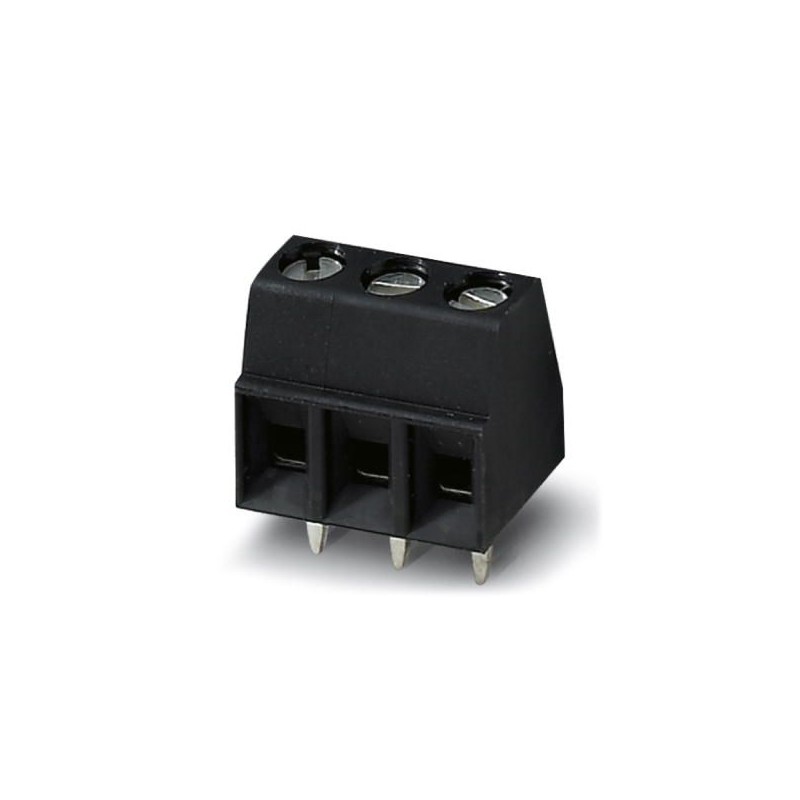

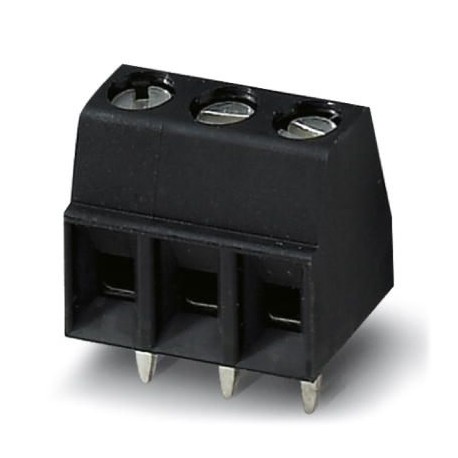

MKDS 1/ 4-3,5 HT BK 1820589 PHOENIX CONTACT PCB терминальный блок
MKDS 1/ 4-3,5 HT BK
1820589
PHOENIX_CONTACT
180
Продукт по требованию, без возврата.
PCB терминальный блок
Клеммная колодка для печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1,5 мм², количество потенциалов: 4, количество рядов: 1, количество полюсов в ряду: 4, семейство изделий: MKDS 1/.. -HT, шаг: 3,5 мм, тип подключения: Винтовое соединение с тяговой капсулой, форма зажима винта: L Продольный паз, монтаж: Weld THR, направление подключения проводника/печатная плата: 0 °, цвет: черный, Расположение контактов: Линейное расположение контактов, длина контактов [P]: 3,5 мм, количество контактов пайки на потенциал: 1, Тип упаковки: Коробчатая упаковка
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион восемьсот двадцать тысяч пятьсот восемьдесят девять |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| ГНТП | 4046356783194 |
| Вес / шт. (без упаковки) | 3.320 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | De (Германия) |
Размеры
| Длина [ л ] | 7.3 мм |
|---|---|
| Поле | 3.5 мм |
| Измерение | 10.5 мм |
| Ширина [ Вт ] | 14.5 мм |
| Высота | 8,5 мм |
| Высота [ ч ] | 12 мм |
| PIN припоя [П] | 3.5 мм |
| Расстояние между штырьками | 3.5 мм |
| Диаметр отверстия | 1.1 мм |
Общие
| Ассортимент изделий | MKDS 1/..-ХТ |
|---|---|
| Номинальное импульсное напряжение (III в/3) | 2,5 кв |
| Номинальное импульсное напряжение (III/2)об | 2,5 кв |
| Номинальное импульсное напряжение (II/2 с) | 2,5 кв |
| Номинальное напряжение (в III/3) | 63 в |
| Номинальное напряжение (III/2)об | 200 в |
| Номинальное напряжение (II/2 с) | 200 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 13.5 в |
| Номинальное поперечное сечение | 1 мм2 |
| PIN припоя поверхности | |
| Длина зачистки | 5 мм |
| Количество позиций | Четыре |
| Винтовая резьба | М2 |
| Момент затяжки, мин. | 0.22 Нм |
| Момент затяжки макс. | 0.25 Нм |
Данные соединения
| Проводника сечение AWG в мин. | Двадцать шесть |
|---|---|
| Проводника сечение AWG Макс. | Шестнадцать |
| 2 жилы одинакового сечения, сплошной мин. | 0,14 мм2 |
| 2 жилы одинакового сечения, сплошной Макс. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный мин. | 0,14 мм2 |
| 2 жилы одинакового сечения, многожильный Макс. | 0,34 мм2 |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одинСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 12 mm |
| Number of electrical connections (EF008252) | 4 |
| Number of levels (EF002659) | 1 |
| Modular spacing connections (EF006827) | 3.5 mm |
| Rated current In (EF008250) | 13.5 A |
| Rated voltage (EF000228) | 200 V |
| Rated surge voltage (EF002993) | 2.5 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Screw connection |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.14 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.1 mm |
| Length pin (EF006825) | 3.5 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
