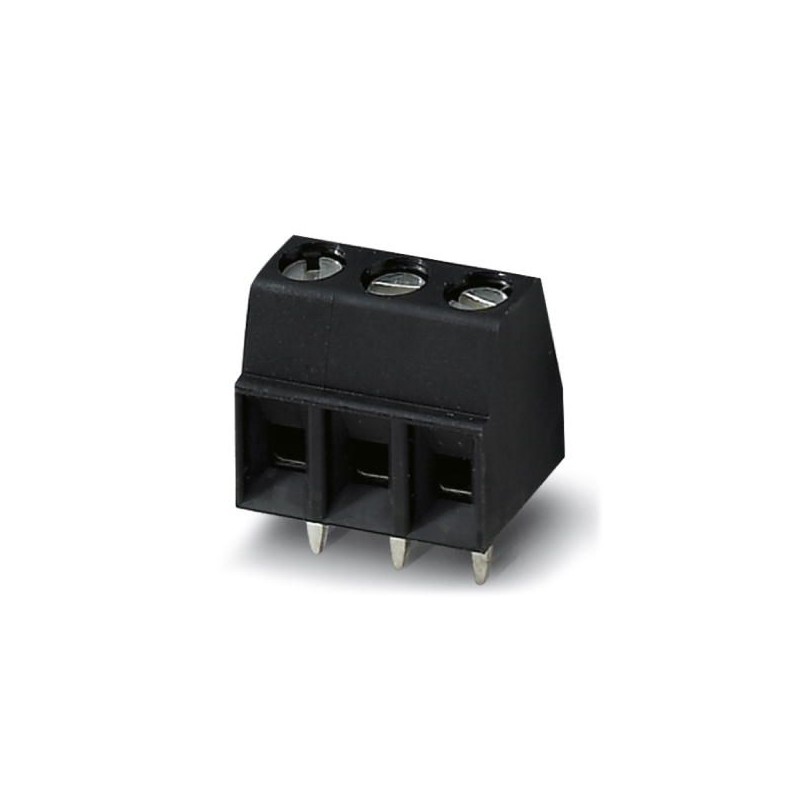

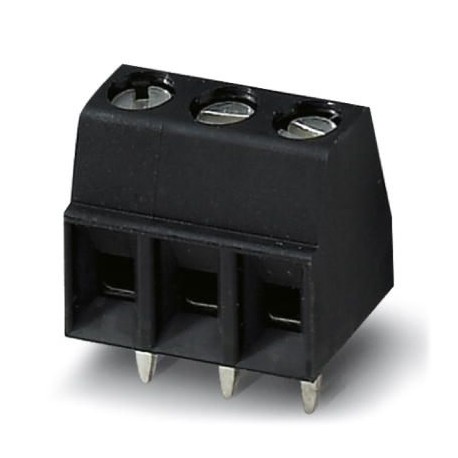

MKDS 1/ 4-3,5 HT BK 1820589 PHOENIX CONTACT Do PWB bloco terminal
MKDS 1/ 4-3,5 HT BK
1820589
PHOENIX_CONTACT
180
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 200 V, seção nominal: 1,5 mm², número de potenciais: 4, número de linhas: 1, número de pólos por linha: 4, família de artigos: MKDS 1/.. -HT, passo: 3,5 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, montagem: THR de solda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: embalado em caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | E um milhões oitocentos e vinte mil quinhentos oitenta e nove |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, setecentos e oitenta e três mil cento e noventa quatro |
| Peso por Peça (excluindo embalagem) | 3.320 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 7.3 mm |
|---|---|
| Campo | 3,5 mm |
| Dimensão um | 10.5 mm |
| Largura [ w ] | 14.5 mm |
| Altura | 8.5 mm |
| Altura [ h ] | 12 mm |
| Solda do pino [P] | 3,5 mm |
| Pin espaçamento | 3,5 mm |
| Diâmetro do furo | 1.1 mm |
Geral
| Gama de artigos | MKDS 1/..-HT |
|---|---|
| Nominal a tensão de pico (III/3) | 2,5 kV |
| Nominal a tensão de pico (III/2) | 2,5 kV |
| Nominal a tensão de pico (II/2) | 2,5 kV |
| Tensão nominal (III/3) | 63 V |
| Tensão nominal (III/2) | 200 V |
| Tensão nominal (II/2) | 200 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 13.5 Um |
| Nominal da seção transversal do | 1 mm2 |
| Solda do pino de superfície | |
| Comprimento de decapagem | 5 mm |
| Número de posições | Quatro |
| Rosca de parafuso | M2 |
| Torque de aperto, o min. | De 0,22 Nm |
| Torque de aperto máx. | 0.25 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e seis |
|---|---|
| Condutor de seção transversal AWG max. | Dezesseis |
| 2 condutores com a mesma seção transversal, sólido min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 0,34 mm2 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Altura (EF000040) | 12 mm |
| Número de conexões elétricas (EF008252) | 4 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 13.5 A |
| Tensão especificada de funcionamento (EF000228) | 200 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
