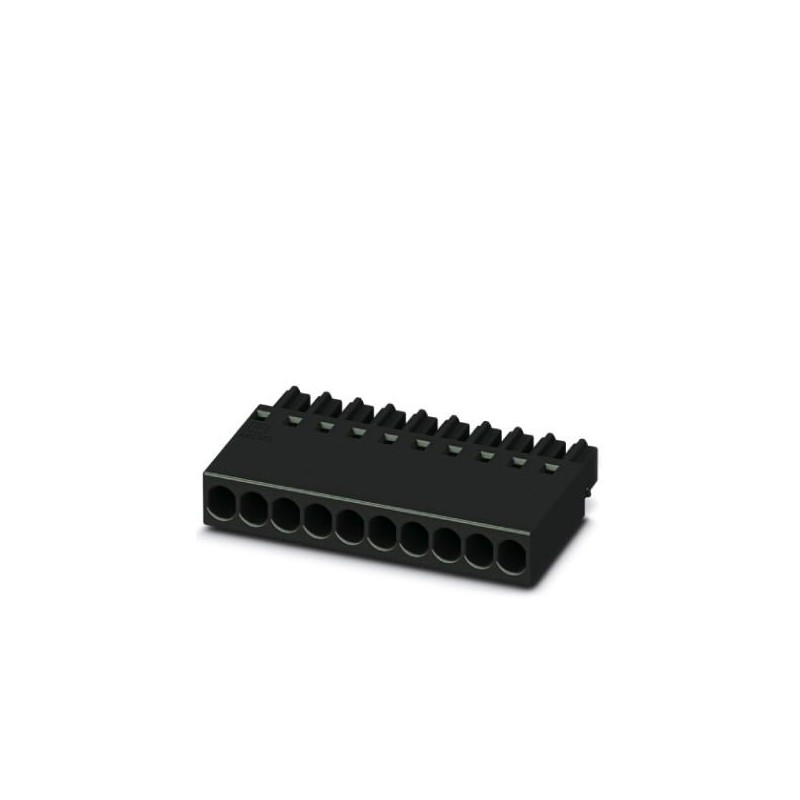

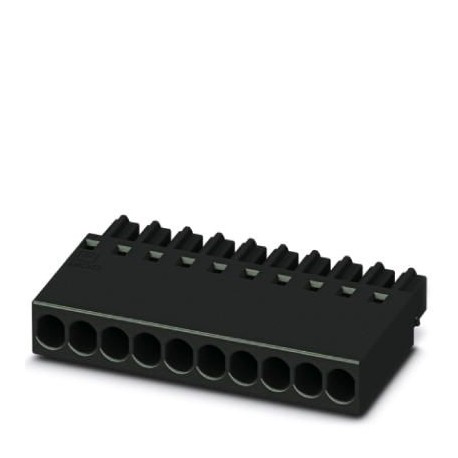

MCC 0,5/11-ST-2,54 1012276 PHOENIX CONTACT Печатной платы разъем
MCC 0,5/11-ST-2,54
1012276
PHOENIX_CONTACT
100
Печатной платы разъем
Разъемы штекерные промышленные > Кабельный разъем для печатных плат
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион двенадцать тысяч двести семьдесят шесть |
|---|---|
| Единица упаковки | 100 ПК |
| Минимальный объем заказа | 100 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626489148 |
| Вес / шт. (без упаковки) | 1.320 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | De (Германия) |
Свойства элемента
| Краткое описание статьи | Печатной платы разъем |
|---|---|
| Plug-в системе | МИКРО-COMBICON - КФМ 0,5 |
| Тип контакта | Женский разъем |
| Ассортимент изделий | ГХК 0,5/..-СТ |
| Поле | 2.54 мм |
| Количество позиций | Одиннадцать |
| Способ подключения | Обжимное соединение |
| Количество уровней | Один |
Электрические параметры
| Номинальный ток | 6 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 160 в |
| Номинальное импульсное напряжение (III/2)об | 2,5 кв |
Мощность подключения
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 0,75 мм2 (максимальный внешний диаметр изоляции 1,9 мм) |
|---|---|
| Сечение проводника AWG кабель / круговых Милов | 26 ... 18 (максимальный внешний диаметр изоляции 1,9 мм) |
| Длина зачистки | 4.1 мм ... 4,5 мм |
Материал - корпус
| Изоляционный материал | ПА |
|---|---|
| Группа изоляционного материала | Я |
| ЦТИ по МЭК 60112 | Шестьсот |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12 | Восемьсот пятьдесят |
| Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13 | Семьсот семьдесят пять |
| Температура для испытания давления шарика согласно EN 60695-10-2 | 125 °С |
Размеры товара
| Длина [ л ] | 16 мм |
|---|---|
| Ширина [ Вт ] | 28.44 мм |
| Высота [ ч ] | 3.95 мм |
| Поле | 2.54 мм |
| Высота (без Штыря припоя) | 3.95 мм |
| Измерение | 25.4 мм |
Упаковка информация
| Тип упаковки | упакованные в картон |
|---|---|
| Штук в упаковке | Сто |
| Упаковка наименования единиц | ПК. |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
| Температура окружающей среды (эксплуатация) | От -40 °C |
Механические испытания в соответствии со стандартом
| Спецификация теста | 61984 МЭК |
|---|---|
| Визуальный осмотр | Тест пройден 60512-1-1 МЭК:2002-02 |
| Габаритное испытание | Тест пройден МЭК 60512-1-2:2002-02 |
| Сопротивление маркировка | Тест пройден МЭК 60068-2-70:1995-12 |
| Результат | Тест пройден |
| Спецификация | МЭК 60512-13-2:2006-02 |
| Нет. циклов | Сто |
| Сила вставки в поз. ок. | 2 Н |
| Снять сила в поз. ок. | 3 Н |
| Поляризация и кодирования | Тест пройден 60512-13-5 МЭК:2006-02 |
| Результат | Тест пройден |
| Спецификация | МЭК 60512-15-1:2008-05 |
| Тест силы в поз. | 20 Н |
Воздушные зазоры и пути утечки
| Спецификация | МЭК 60664-1:2007-04 |
|---|---|
| Группа изоляционного материала | Я |
| Напряжение | 160 в |
| Номинальное напряжение изоляции (в III/3) | 160 в |
| Номинальное напряжение изоляции (в III/2) | 160 в |
| Номинальное напряжение изоляции, в (II/2) | 320 в |
| Номинальное импульсное напряжение (III в/3) | 2,5 кв |
| Номинальное импульсное напряжение (III/2)об | 2,5 кв |
| Номинальное импульсное напряжение (II/2 с) | 2,5 кв |
Механические испытания (а)
| Спецификация теста | 61984 МЭК |
|---|---|
| Сила вставки в поз. ок. | 2 Н |
| Снять сила в поз. ок. | 3 Н |
| Поляризация при вставке требование >20 Н | Тест пройден |
| Держатель контактных пластин требования >20 Н | Тест пройден |
Испытаний на прочность (Б)
| Спецификация | МЭК 60512-9-1:2010-03 |
|---|---|
| Контактное сопротивление RОдин | 2.1 мом |
| Циклы ввода/вывода | Сто |
| Контактное сопротивление RДва | 2.1 мом |
| Импульсное напряжение на уровне моря | 2.95 кв |
| Частота власти противостоят напряжению | 1.39 кв |
| Сопротивление изоляции, соседние позиции | > 12 TΩ |
Климатические испытания (г)
| Спецификация | С DIN 50018:2013-05 |
|---|---|
| Холодовой стресс | От -55 °C/2 ч |
| Тепловой стресс | Температуре 105 °C/168 ч |
| Въедливый стресс | 1.0 ДМТриТакДвана 300 ДМТри/40 °С/1 цикл |
| Импульсное напряжение на уровне моря | 2.95 кв |
| Частота власти противостоят напряжению | 1.39 кв |
Окружающей среды и долговечность тестов (е)
| Спецификация | 61984 МЭК:2008-10 |
|---|---|
| Результат, степень защиты, код IP | Обратной силы безопасности с IP10 зонд доступ |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч триста девять
