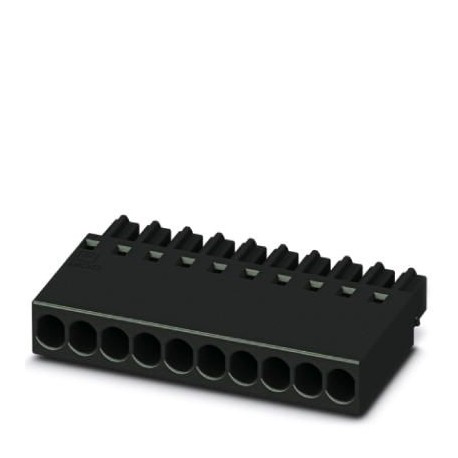

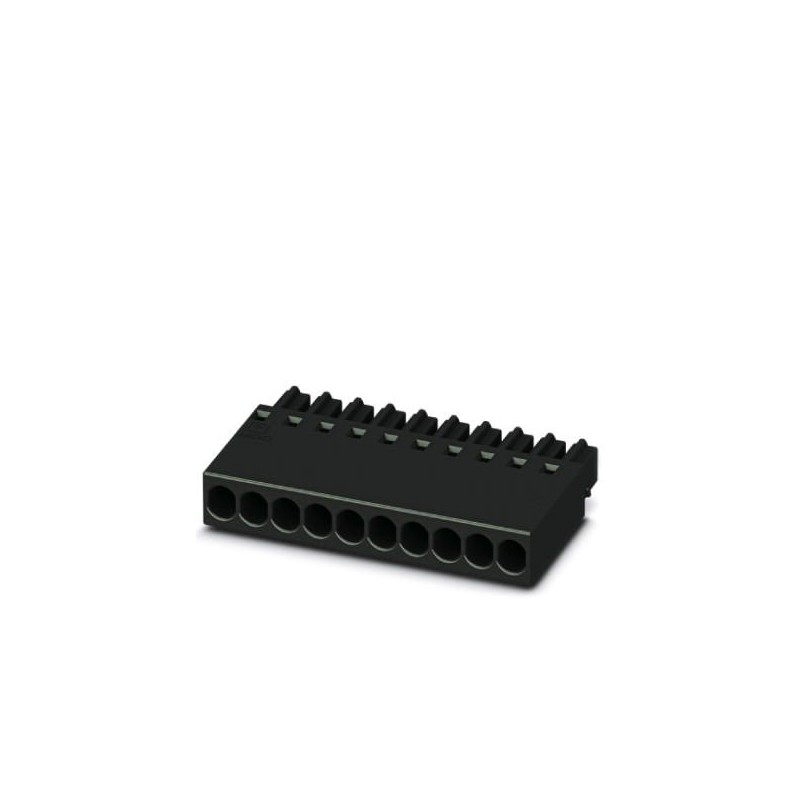

MCC 0,5/11-ST-2,54 1012276 PHOENIX CONTACT Circuit imprimé connecteur
MCC 0,5/11-ST-2,54
1012276
PHOENIX_CONTACT
100
Circuit imprimé connecteur
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million douze mille deux cent soixante seize |
|---|---|
| Unité d'emballage | 100 pc |
| Quantité d'ordre Minimum | 100 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626489148 |
| Poids par Pièce (hors emballage) | 1.320 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Brève description de l'article | Circuit imprimé connecteur |
|---|---|
| Système de Plug-in | MICRO COMBICON - FMC 0,5 |
| Type de contact | Connecteur femelle |
| Une gamme d'articles | MCC 0,5/..-ST |
| Hauteur | Pas de 2,54 mm |
| Nombre de postes | Onze |
| Méthode de connexion | Connexion à sertir |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | 6 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Nominale tension de choc (III/2) | 2,5 kV |
Capacité de connexion
| Chef de section flexible | 0,14 mm2 ... 0,75 mm2 (Maximum diamètre extérieur de l'isolant 1,9 mm) |
|---|---|
| Chef de section AWG / kcmil | 26 ... 18 (Maximum diamètre extérieur de l'isolant 1,9 mm) |
| Dénudage des conducteurs | 4.1 mm 4,5 mm ... |
Fiche de données de logements
| Matériau isolant | PA |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Longueur [ l ] | 16 mm |
|---|---|
| Largeur [ w ] | 28.44 mm |
| Hauteur [ h ] | 3.95 mm |
| Hauteur | Pas de 2,54 mm |
| Hauteur (sans soudure de pin) | 3.95 mm |
| Dimension d'un | 25,4 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Cent |
| Dénomination unités d'emballage | Les pc. |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Essais mécaniques selon la norme
| Les spécifications de Test | IEC 61984 |
|---|---|
| L'examen visuel | Test passé la norme CEI 60512-1-1:2002-02 |
| Dimensions de test | Test passé la norme CEI 60512-1-2:2002-02 |
| La résistance de marquage | Test passé la norme CEI 60068-2-70:1995-12 |
| Résultat | Test réussi |
| Spécification | IEC 60512-13-2:2006-02 |
| Pas de. de cycles | Cent |
| L'Insertion de la force par pos. env. | 2 N |
| Retirer de force par pos. env. | 3 N |
| Polarisation et de codage | Test passé la norme CEI 60512-13-5:2006-02 |
| Résultat | Test réussi |
| Spécification | IEC 60512-15-1:2008-05 |
| Test de force par pos. | 20 N |
Air dégagements d'air et de fuite
| Spécification | CEI 60664-1:2007-04 |
|---|---|
| Matériau isolant groupe | J' |
| Tension | 160 V |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 320 V |
| Nominale tension de choc (III/3) | 2,5 kV |
| Nominale tension de choc (III/2) | 2,5 kV |
| Nominale tension de choc (II/2) | 2,5 kV |
Essais mécaniques (A)
| Les spécifications de Test | IEC 61984 |
|---|---|
| L'Insertion de la force par pos. env. | 2 N |
| Retirer de force par pos. env. | 3 N |
| La polarisation lors de l'insertion d'exigence >20 N | Test réussi |
| Contacter le titulaire de l'insert >20 N | Test réussi |
Des essais de durabilité (B)
| Spécification | IEC 60512-9-1:2010-03 |
|---|---|
| Résistance de Contact RUn | 2.1 mΩ |
| Insertion/retrait des cycles | Cent |
| Résistance de Contact RDeux | 2.1 mΩ |
| De tenue aux impulsions de tension au niveau de la mer | 2.95 kV |
| Alimentation à fréquence industrielle tension de | 1.39 kV |
| La résistance de l'isolation, des positions voisines | > 12 demi-vie |
Test climatique (D)
| Spécification | DIN 50018:2013-05 |
|---|---|
| Le stress dû au froid | -55 °C/2 h |
| Le stress thermique | 105 °C/168 h |
| Corrosif stress | 1.0 dmTroisDONCDeuxsur 300 dmTrois/40 °C/1 cycle |
| De tenue aux impulsions de tension au niveau de la mer | 2.95 kV |
| Alimentation à fréquence industrielle tension de | 1.39 kV |
De l'environnement et des essais de durabilité (E)
| Spécification | IEC 61984:2008-10 |
|---|---|
| Résultat, le degré de protection, le code de la propriété intellectuelle | Dos de la main à la sécurité avec IP10 sonde d'accès |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille trois cent neufeCl@ss 8.0Vingt sept million quatre cent quarante mille trois cent neufeCl@ss 9.0Vingt sept million quatre cent quarante mille trois cent neuf
