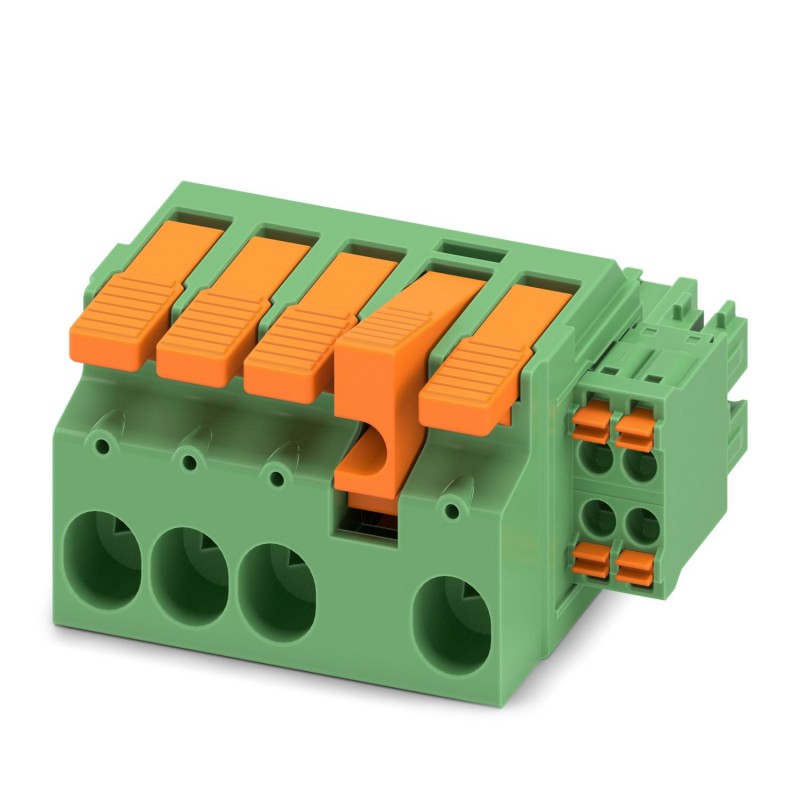

LPCH 6/ 4+4-STL4-7,62 1716987 PHOENIX CONTACT Гибридный разъем PCB
LPCH 6/ 4+4-STL4-7,62
1716987
PHOENIX_CONTACT
25
Гибридный разъем PCB
Гибридный разъем для печатной платы, номинальное сечение: 6 мм², цвет: зеленый, номинальный ток: 41 А, 8 А, номинальное напряжение (III/2): 1000 В, контактная поверхность: Олово, тип контакта: Гнездо, количество потенциалов: 8, количество рядов: 1, количество полюсов: 8, количество соединений: 8, семейство изделий: LPCH 6/.. +4-STL, шаг: 7,62 мм, тип подключения: Вставное рычажное соединение, направление подключения драйвера/печатной платы: 0 °, система подключения: COMBICON PC 6 hybrid, замок: Замковый замок, тип крепления: Фланец гнезда, тип упаковки: коробчатый
Разъемы штекерные промышленные > Кабельный разъем для печатных плат
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьсот шестнадцать тысяч девятьсот восемьдесят семь |
|---|---|
| Единица упаковки | 25 ПК |
| Минимальный объем заказа | 25 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626514925 |
| Вес / шт. (без упаковки) | 38.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | De (Германия) |
Свойства элемента
| Краткое описание статьи | Гибридный разъем PCB |
|---|---|
| Plug-в системе | Мощность COMBICON 6 гибридный |
| Тип контакта | Женский разъем |
| Ассортимент изделий | РУССКИЙ ДЛЯ НЕМЕЦКИЙ ОНЛАЙН СЛОВАРЬ 6/..-СТЛ |
| Поле | 7,62 мм |
| Количество позиций | Восемь |
| Способ подключения | Пуш-весной связи |
| Замок | Механизма фиксации/с фиксацией в положении 4 |
| Количество уровней | Один |
Электрические параметры
| Номинальный ток | 41 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
Мощность подключения
| Сечение проводников сплошной | 0.75 мм2 ... 10 мм2 |
|---|---|
| Проводник поперечное сечение, гибкий | 0.75 мм2 ... 6 мм2 |
| Сечение проводника AWG кабель / круговых Милов | 18 ... 8 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0.75 мм2 ... 6 мм2 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0.75 мм2 ... 6 мм2 |
| Цилиндрический датчик х б / диаметра | 4.3 мм x 4.0 мм / 4.0 мм |
| Длина зачистки | 18 мм |
Сигнала емкость связи
| Сечение проводников сплошной | 0,2 мм2 ... 1,5 мм2 |
|---|---|
| Проводник поперечное сечение, гибкий | 0,2 мм2 ... 1,5 мм2 |
| Сечение проводника AWG кабель / круговых Милов | 24 ... 16 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,25 мм2 ... 1,5 мм2 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | Мм2 0.25 ... 1 мм2 |
| Цилиндрический датчик х б / диаметра | 2.4 мм x 1.5 мм / 1.5 мм |
| Длина зачистки | 10 мм |
Материал данных - контакт
| Примечание | Директива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201 |
|---|---|
| Материал контакта | КР сплава |
| Характеристики поверхности | Луженая |
| Металлические точки поверхности терминала (верхний слой) | Олово (4 - 8 мкм ЗП) |
| Металлические поверхности соприкосновения (верхний слой) | Олово (4 - 8 мкм ЗП) |
Материал - корпус
| Изоляционный материал | ПА ГФ |
|---|---|
| Группа изоляционного материала | Я |
| ЦТИ по МЭК 60112 | Шестьсот |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Материал – нажимнойэлемент
| Изоляционный материал | ПА ГФ |
|---|---|
| ЦТИ по МЭК 60112 | Шестьсот |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Упаковка информация
| Тип упаковки | упакованные в картон |
|---|---|
| Штук в упаковке | Двадцать пять |
| Упаковка наименования единиц | ПК. |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
| Температура окружающей среды (эксплуатация) | От -40 °C |
Прекращение и способ подключения
| Тест соединение проводников | Раздетый от торцов по величине проводник может быть полностью вставлен в открытии точки терминала без применения чрезмерной силы. |
|---|---|
| Результат теста | Тест пройден |
| Тест – повторное подключение и отпустить | МЭК 60999-1:1999-11 |
| Тест пройден | |
| Тест на повреждение проводника и ослабление | МЭК 60999-1:1999-11 |
| Тест пройден |
Испытания на отрыв
| Испытания на отрыв | МЭК 60999-1:1999-11 |
|---|---|
| Тест пройден | |
| Сечение проводника / проводника тип / растягивающей силы | 0.75 мм2 / твердых / > 30 Н |
| 0.75 мм2 / гибкого / > 30 Н | |
| 10 мм2 / твердых / > 90 Н | |
| 6 мм2 / гибкого / > 80 Н |
Механические испытания в соответствии со стандартом
| Спецификация теста | 61984 МЭК |
|---|---|
| Визуальный осмотр | Тест пройден 60512-1-1 МЭК:2002-02 |
| Габаритное испытание | Тест пройден МЭК 60512-1-2:2002-02 |
| Сопротивление маркировка | Тест пройден МЭК 60068-2-70:1995-12 |
| Результат | Тест пройден |
| Спецификация | МЭК 60512-13-2:2006-02 |
| Нет. циклов | Двадцать пять |
| Сила вставки в поз. ок. | 7 Н |
| Снять сила в поз. ок. | 4 Н |
| Поляризация и кодирования | Тест пройден 60512-13-5 МЭК:2006-02 |
| Результат | Тест пройден |
| Спецификация | МЭК 60512-15-1:2008-05 |
| Тест силы в поз. | 20 Н |
Воздушные зазоры и пути утечки
| Спецификация | МЭК 60664-1:2007-04 |
|---|---|
| Группа изоляционного материала | Я |
| Напряжение | 800 в |
| Номинальное напряжение изоляции (в III/3) | 800 в |
| Номинальное напряжение изоляции (в III/2) | 1000 в |
| Номинальное напряжение изоляции, в (II/2) | 1000 в |
| Номинальное импульсное напряжение (III в/3) | 8 кв |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
| Номинальное импульсное напряжение (II/2 с) | 6 кв |
Температурных циклов
| Спецификация | МЭК 60999-1:1999-11 |
|---|---|
| Испытательный ток (минимальное сечение) | 9 В ПОСТОЯННОГО ТОКА |
| Испытательный ток (максимальное сечение) | 41 ПОСТОЯННОГО ТОКА |
| Температурных циклов | Сто девяносто два |
Механические испытания (а)
| Спецификация теста | 61984 МЭК |
|---|---|
| Сила вставки в поз. ок. | 7 Н |
| Снять сила в поз. ок. | 4 Н |
| Поляризация при вставке требование >20 Н | Тест пройден |
| Держатель контактных пластин требования >20 Н | Тест пройден |
Испытаний на прочность (Б)
| Спецификация | МЭК 60512-9-1:2010-03 |
|---|---|
| Контактное сопротивление RОдин | Мом 0.42 |
| Циклы ввода/вывода | Двадцать пять |
| Контактное сопротивление RДва | Мом 0.46 |
| Импульсное напряжение на уровне моря | 7.3 кв |
| Частота власти противостоят напряжению | 3.31 кв |
| Сопротивление изоляции, соседние позиции |
Климатические испытания (г)
| Спецификация | ИСО 6988:1985-02 |
|---|---|
| Холодовой стресс | -40 °С/2 ч |
| Тепловой стресс | 100 °с/168 ч |
| Въедливый стресс | 0.2 ДМТриТакДвана 300 ДМТри/40 °С/1 цикл |
| Импульсное напряжение на уровне моря | 7.3 кв |
| Частота власти противостоят напряжению | 3.31 кв |
Окружающей среды и долговечность тестов (е)
| Спецификация | 61984 МЭК:2008-10 |
|---|---|
| Результат, степень защиты, код IP | Обратной силы безопасности с IP10 зонд доступ |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч триста девять
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 4 |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 7.62 mm |
| Modular spacing connections (EF006827) | 7.62 mm |
| Rated current In (EF008250) | 41 A |
| Rated voltage (EF000228) | 1000 V |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.75 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.75 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.75 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 10 mm² |
| Type of electric connection (EF003961) | Other |
| Material of contact surface (EF004020) | Tin |
| Material contact (EF007544) | Copper |
| Material insulation body (EF007543) | Other |
| Housing material (EF001596) | Other |
| Housing colour (EF000136) | Green |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
