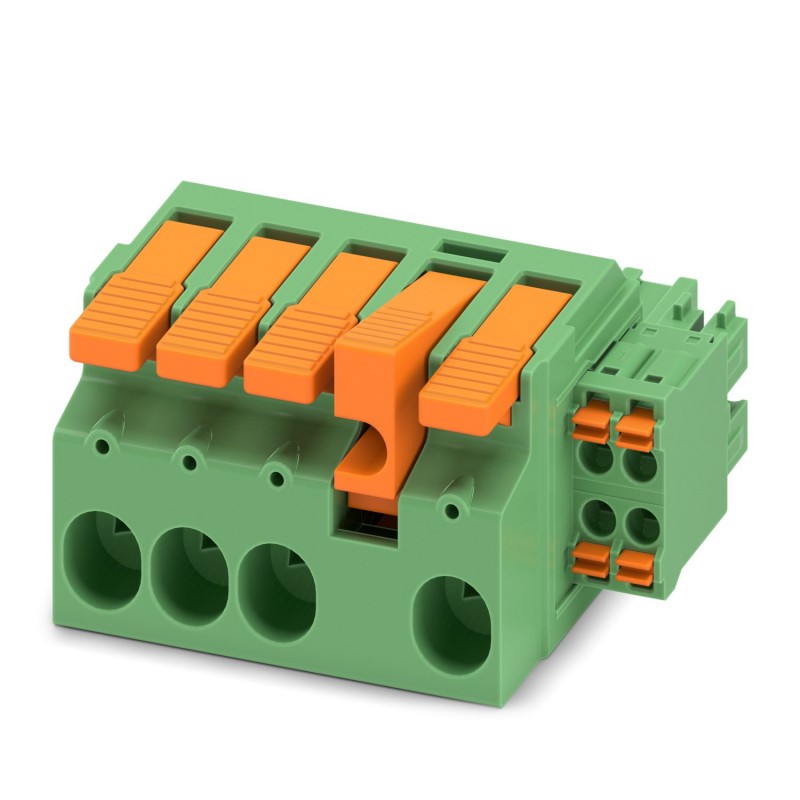

LPCH 6/ 4+4-STL4-7,62 1716987 PHOENIX CONTACT PCB connettore ibrido
LPCH 6/ 4+4-STL4-7,62
1716987
PHOENIX_CONTACT
25
PCB connettore ibrido
Connettore ibrido per circuito stampato, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, 8 A, tensione nominale (III/2): 1000 V, superficie dei contatti: stagno, tipo di contatto: femmina, numero di potenziali: 8, numero di file: 1, numero di poli: 8, numero di collegamenti: 8, famiglia di articoli: LPCH 6/.. +4-STL, passo: 7,62 mm, tipo di collegamento: Collegamento a leva push-in, Direzione di collegamento driver/circuito stampato: 0 °, Sistema a innesto: COMBICON PC 6 hybrid, Serratura: Blocco della presa, Tipo di fissaggio: Flangia della presa, Tipo di imballaggio: Scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento sedici mila nove cento ottanta sette |
|---|---|
| Unità d'imballaggio | 25 pc |
| Quantità di ordine minimo | 25 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626514925 |
| Peso per Pezzo (escluso imballaggio) | 38.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Proprietà dell'elemento
| Articolo breve descrizione | PCB connettore ibrido |
|---|---|
| Sistema di Plug-in | POTENZA COMBICON 6 Ibrido |
| Tipo di contatto | Connettore femmina |
| Gamma di articoli | LPCH 6/..-STL |
| Passo | 7.62 mm |
| Numero di posizioni | Otto |
| Metodo di connessione | Push-in connessione a molla |
| Chiusura | Meccanismo del fermo/aggancio in posizione 4 |
| Numero di livelli | Uno |
Parametri elettrici
| Corrente nominale | Quaranta uno |
|---|---|
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione d'impulso (III/2) | 8 kV |
Potenza la potenza di connessione
| Sezione conduttore solido | 0,75 mm2 ... 10 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,75 mm2 ... 6 mm2 |
| Sezione conduttore AWG / kcmil | 18 ... 8 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,75 mm2 ... 6 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,75 mm2 ... 6 mm2 |
| Sagoma cilindrica a x b / diametro | 4.3 mm x 4.0 mm / 4.0 mm |
| Lunghezza di spelatura | 18 mm |
Capacità di connessione di segnale
| Sezione conduttore solido | 0,2 mm2 ... 1,5 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,2 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG / kcmil | 24 16 ... |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,25 mm2 ... 1,5 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,25 mm2 ... 1 mm2 |
| Sagoma cilindrica a x b / diametro | 2.4 mm x 1.5 mm / 1.5 mm |
| Lunghezza di spelatura | 10 mm |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| Le caratteristiche della superficie | Tin-plated |
| La superficie di metallo punto terminale (strato superiore) | Stagno (4 - 8 µm Sn) |
| Metallo superficie di contatto (strato superiore) | Stagno (4 - 8 µm Sn) |
I dati dei materiali - custodia
| Materiale isolante | PA GF |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
Materiale dei dati di azionamento elemento
| Materiale isolante | PA GF |
|---|---|
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
Dimensioni del prodotto
| Lunghezza [ l ] | 48 mm |
|---|---|
| Larghezza [ w ] | Del 47,92 mm |
| Altezza [ h ] | 35.65 mm |
| Passo | 7.62 mm |
| La dimensione di una | 30,48 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Venti cinque |
| Denominazione unità di imballaggio | Pz. |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
La cessazione e il metodo di connessione
| Collegamento del conduttore di test | Il spogliato le estremità del più grande direttore può essere completamente inserito nell'apertura del punto terminale senza l'uso di forza eccessiva. |
|---|---|
| Risultato del Test | Test superato |
| Test ripetuto, di connessione e di rilascio | IEC 60999-1:1999-11 |
| Test superato | |
| Test per il conduttore danno e il rilassamento | IEC 60999-1:1999-11 |
| Test superato |
Prova di Pull-out
| Prova di Pull-out | IEC 60999-1:1999-11 |
|---|---|
| Test superato | |
| Sezione conduttore / conduttore / tipo di forza di trazione | 0,75 mm2 / solido / > 30 N |
| 0,75 mm2 / flessibile / > 30 N | |
| 10 mm2 / solido / > 90 N | |
| 6 mm2 / flessibile / > 80 N |
Prove meccaniche secondo norma
| Specifiche di prova | IEC 61984 |
|---|---|
| Esame visivo | Superamento del Test IEC 60512-1-1:2002-02 |
| Controllo dimensionale | Superamento del Test IEC 60512-1-2:2002-02 |
| Resistenza di marcatura | Superamento del Test IEC 60068-2-70:1995-12 |
| Risultato | Test superato |
| Specifica | IEC 60512-13-2:2006-02 |
| No. di cicli | Venti cinque |
| Di inserimento in forza al pos. ca. | 7 N |
| Prelevare la forza per pos. ca. | 4 N |
| La polarizzazione e la codifica | Superamento del Test IEC 60512-13-5:2006-02 |
| Risultato | Test superato |
| Specifica | IEC 60512-15-1:2008-05 |
| Prova di forza per pos. | 20 N |
Aria distanze in aria e superficiali rispetto delle distanze
| Specifica | IEC 60664-1:2007-04 |
|---|---|
| Gruppo materiali isolanti | Io |
| Tensione | 800 V |
| Tensione nominale di isolamento (III/3) | 800 V |
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione nominale di isolamento (II/2) | 1000 V |
| Tensione d'impulso (III/3) | 8 kV |
| Tensione d'impulso (III/2) | 8 kV |
| Tensione d'impulso (II/2) | 6 kV |
Cicli di temperatura
| Specifica | IEC 60999-1:1999-11 |
|---|---|
| Corrente di prova (sezione minima) | 9 UN DC |
| Corrente di prova (sezione massima) | 41 UN DC |
| Cicli di temperatura | Cento novanta due |
Prove meccaniche (A)
| Specifiche di prova | IEC 61984 |
|---|---|
| Di inserimento in forza al pos. ca. | 7 N |
| Prelevare la forza per pos. ca. | 4 N |
| Polarizzazione quando inserito requisito >20 N | Test superato |
| Contattare il titolare inserire requisiti >20 N | Test superato |
Prove di durata (B)
| Specifica | IEC 60512-9-1:2010-03 |
|---|---|
| Resistenza di contatto RUno | 0.42 mΩ |
| Inserimento/estrazione cicli | Venti cinque |
| Resistenza di contatto RDue | 0.46 mΩ |
| Di tenuta ad impulso tensione a livello del mare | 7.3 kV |
| Potenza-tensione di withstand di frequenza | 3.31 kV |
| Resistenza di isolamento, vicini posizioni |
Test climatici (D)
| Specifica | ISO 6988:1985-02 |
|---|---|
| Stress da freddo | -40 °C/2 h |
| Lo stress termico | 100 °C/168 h |
| Corrosivo stress | 0.2 dmTreCOSÌDuesu 300 dmTre/40 °C/1 ciclo |
| Di tenuta ad impulso tensione a livello del mare | 7.3 kV |
| Potenza-tensione di withstand di frequenza | 3.31 kV |
Ambientale e prove di durata (E)
| Specifica | IEC 61984:2008-10 |
|---|---|
| Risultato, grado di protezione IP codice | Con il dorso della mano di sicurezza con IP10 sonda |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 8.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 9.0Venti sette millioni quattro cento quaranta mila tre cento nove
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 10 mm² |
| tipo di collegamento elettrico (EF003961) | altro |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | altro |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
