> PHOENIX_CONTACT>Разъемы PCB>KDS10/ 4+3RZ BS:L1,L2,L3,N 1928055 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

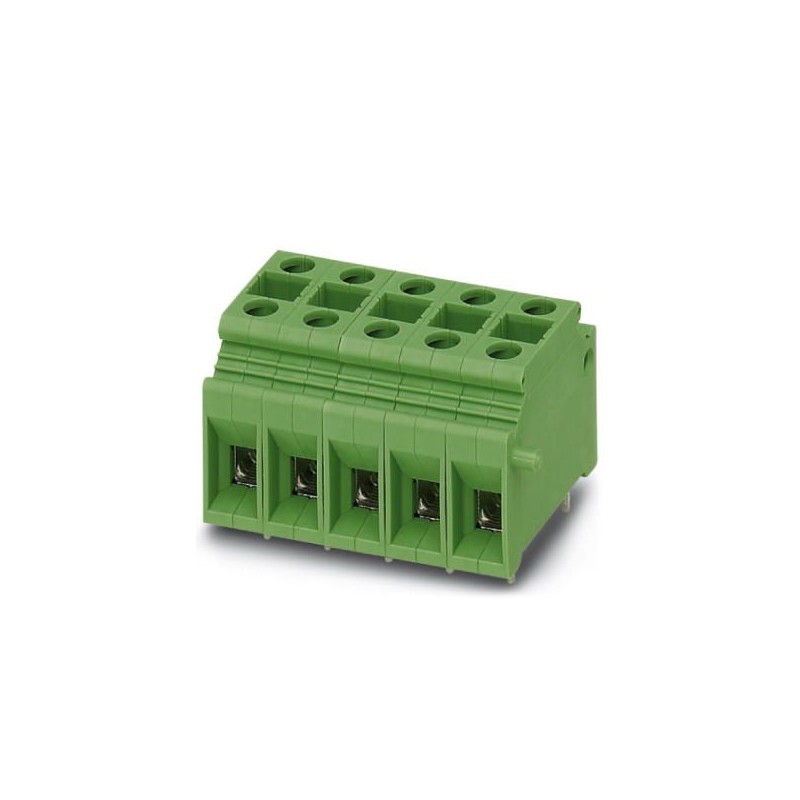

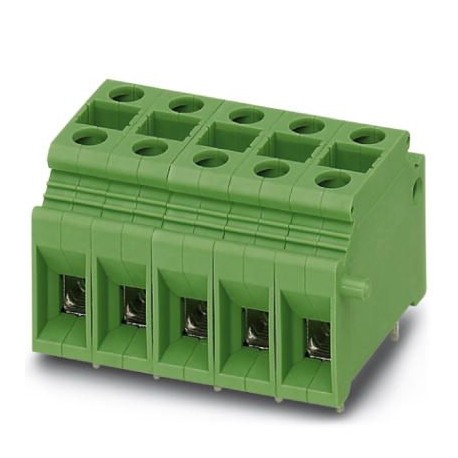

KDS10/ 4+3RZ BS:L1,L2,L3,N 1928055 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

KDS10/ 4+3RZ BS:L1,L2,L3,N 1928055 PHOENIX CONTACT PCB терминальный блок

KDS10/ 4+3RZ BS:L1,L2,L3,N

1928055

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 10 мм², количество потенциалов: 4, количество рядов: 1, количество полюсов в ряду: 4, артикул семейства: KDS10, шаг: 10 мм, тип подключения: Винтовое соединение с тяговой капсулой, монтаж: Волновая пайка, направление подключения проводника/печатная плата: 0°, цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина контакта [P]: 4.3 мм, Количество контактов пайки на потенциал: 4, Тип упаковки: Коробка

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $998.07
Цена за единицу: $19.96
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот двадцать восемь тысяч пятьдесят пять
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918198237
Вес / шт. (без упаковки)71.940 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Размеры

Длина [ л ]36.8 мм
Поле10 мм
Измерение30 мм
Высота29 мм
PIN припоя [П]4.3 мм
Диаметр отверстия1.4 мм

Общие

Ассортимент изделийKDS10
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв
Номинальное напряжение (в III/3)250 в
Номинальное напряжение (III/2)об320 в
Номинальное напряжение (II/2 с)630 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН76 а
Номинальное поперечное сечение10 мм2
PIN припоя поверхности
Внутренние цилиндрические ГейджВ6
Длина зачистки12 мм
Количество позицийЧетыре
Винтовая резьбаМ4
Момент затяжки, мин.1,2 Нм
Момент затяжки макс.1,5 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать
Проводника сечение AWG Макс.Шесть
2 жилы одинакового сечения, сплошной мин.0,5 мм2
2 жилы одинакового сечения, сплошной Макс.4 мм2
2 жилы одинакового сечения, многожильный мин.0,5 мм2
2 жилы одинакового сечения, многожильный Макс.4 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс.2,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс.6 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1928055 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 33.3 mm
Number of electrical connections (EF008252) 8
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 10 mm
Rated current In (EF008250) 76 A
Rated voltage (EF000228) 320 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.5 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.5 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.5 mm²
Connectable conductor cross section multi-wired (EF007343) 0.5 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.4 mm
Length pin (EF006825) 4.3 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
