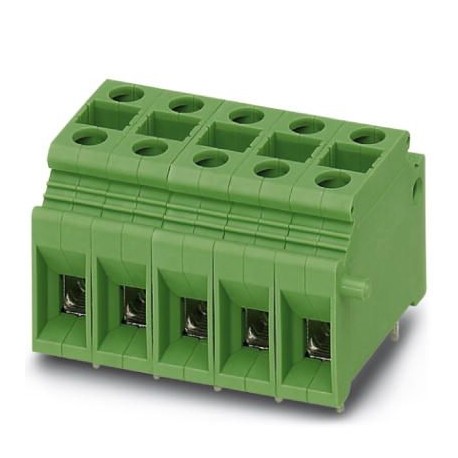

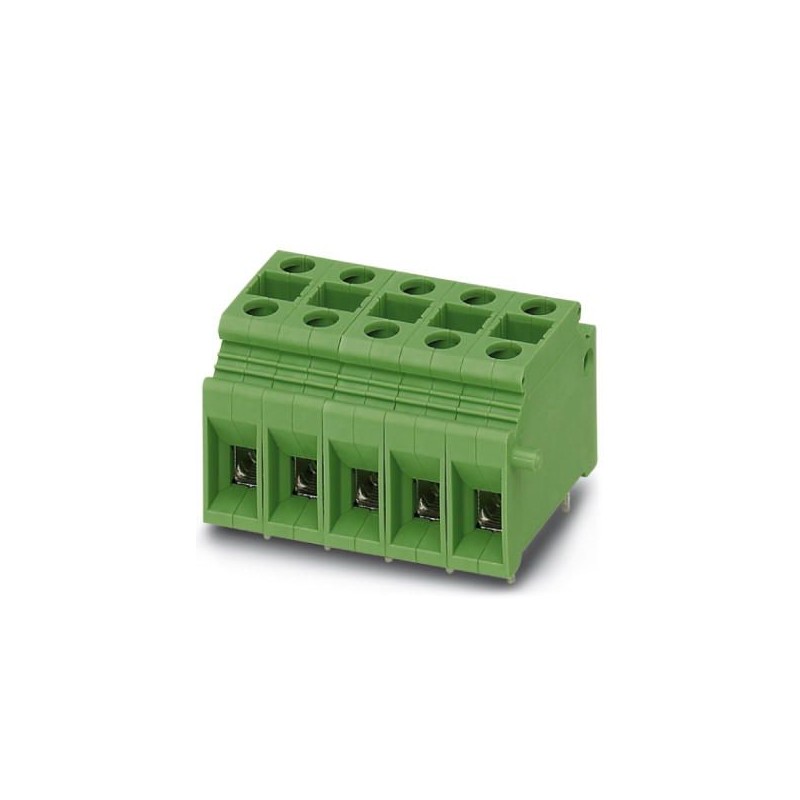

KDS10/ 4+3RZ BS:L1,L2,L3,N 1928055 PHOENIX CONTACT Bornier PCB
KDS10/ 4+3RZ BS:L1,L2,L3,N
1928055
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Bornier PCB
Bornier pour carte de circuit imprimé, courant nominal : 76 A, tension nominale (III/2) : 320 V, section nominale : 10 mm², nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles par rangée : 4, famille d’articles : KDS10, pas : 10 mm, type de raccordement : Raccord à vis avec capsule de traction, montage : soudure à l’onde, sens de raccordement du conducteur/carte de circuit imprimé : 0°, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur des broches [P] : 4,3 mm, nombre de broches à souder par potentiel : 4, type d’emballage : en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million neuf cent vingt huit mille cinquante cinq |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4017918198237 |
| Poids par Pièce (hors emballage) | 71.940 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 36.8 mm |
|---|---|
| Hauteur | 10 mm |
| Dimension d'un | 30 mm |
| Hauteur | 29 mm |
| Soudez les broches [P] | 4.3 mm |
| Diamètre du trou | 1,4 mm |
Général
| Une gamme d'articles | KDS10 |
|---|---|
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
| Tension assignée (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | 76 Un |
| Nominale de la section transversale | 10 mm2 |
| Soudez les broches de surface | |
| Interne cylindrique gage | B6 |
| Dénudage des conducteurs | 12 mm |
| Nombre de postes | Quatre |
| Filet de vis | M4 |
| Couple de serrage min | 1.2 Nm |
| Couple de serrage max | 1,5 Nm |
Les données de connexion
| Chef de section AWG min. | Vingt |
|---|---|
| Chef de section AWG max. | Six |
| 2 conducteurs de même section transversale, solide min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, solide max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 6 mm2 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents neufeCl@ss 4.1Vingt sept million cents quarante et une mille cents neufeCl@ss 5.0Vingt sept million cents quarante et une mille cents quatre vingt dixeCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
UNSPSC 6.01Trente million deux cent onze mille huit cent unUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent trente deux
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 33.3 mm |
| Nombre de raccordements électriques (EF008252) | 8 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 10 mm |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Borne à vis |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 4.3 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
