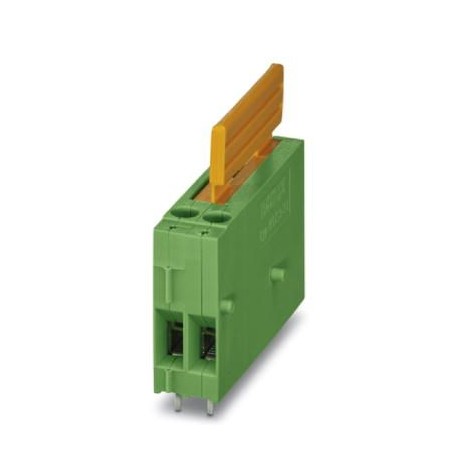

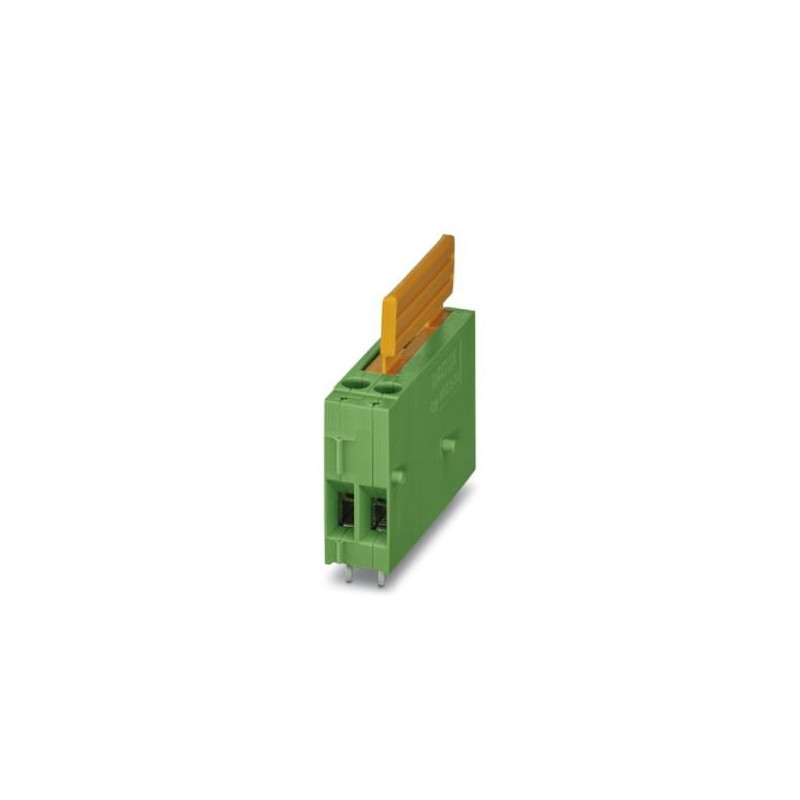

KDS 3-SI/8 BEIGE BS:SO 1991370 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

KDS 3-SI/8 BEIGE BS:SO 1991370 PHOENIX CONTACT PCB терминальный блок

KDS 3-SI/8 BEIGE BS:SO

1991370

PHOENIX_CONTACT

5

Продукт по требованию, без возврата.

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 6,3 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 2,5 мм², количество потенциалов: 8, количество рядов: 1, количество полюсов в ряду: 8, семейство артикула: KDS 3-SI, шаг: 5,08 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Пайка волновой пайкой, Направление подключения проводника/печатной платы: 0 °, Цвет: бежевый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 3,5 мм, Количество контактов пайки на потенциал: 2, Тип упаковки: Коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $276.31
Цена за единицу: $55.26
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот девяносто одна тысяча триста семьдесят
Единица упаковки5 ПК
Минимальный объем заказа5 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4017918958855
Вес / шт. (без упаковки)98.270 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияPL (Польша)

Размеры

Длина [ л ]27 мм
Поле5.08 мм
Измерение35.56 мм
Ширина [ Вт ]40.64 мм
Высота37 мм
Высота [ ч ]40.5 мм
PIN припоя [П]3.5 мм
Диаметр отверстия1.4 мм

Общие

Ассортимент изделийКДС 3-СИ
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв
Номинальное напряжение (в III/3)320 в
Номинальное напряжение (III/2)об320 в
Номинальное напряжение (II/2 с)630 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН6.3 в
Номинальное поперечное сечение2,5 мм2
PIN припоя поверхности
Внутренние цилиндрические ГейджА3
Длина зачистки8 мм
Количество позицийВосемь
Винтовая резьбаМ3
Момент затяжки, мин.0,5 Нм
Момент затяжки макс.0,6 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Двенадцать
2 жилы одинакового сечения, сплошной мин.0,2 мм2
2 жилы одинакового сечения, сплошной Макс.1 мм2
2 жилы одинакового сечения, многожильный мин.0,2 мм2
2 жилы одинакового сечения, многожильный Макс.1 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин.0.25 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс.0.75 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс.1 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1991370 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 40.5 mm
Number of electrical connections (EF008252) 8
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5.08 mm
Rated current In (EF008250) 6.3 A
Rated voltage (EF000228) 320 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 0.2 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.4 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Other
Inflammability class of insulation material according to UL94 (EF002521) V2
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
