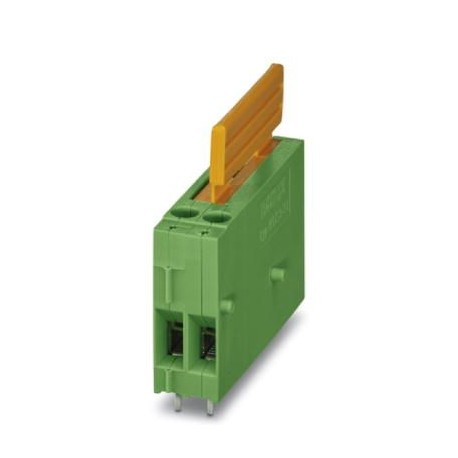

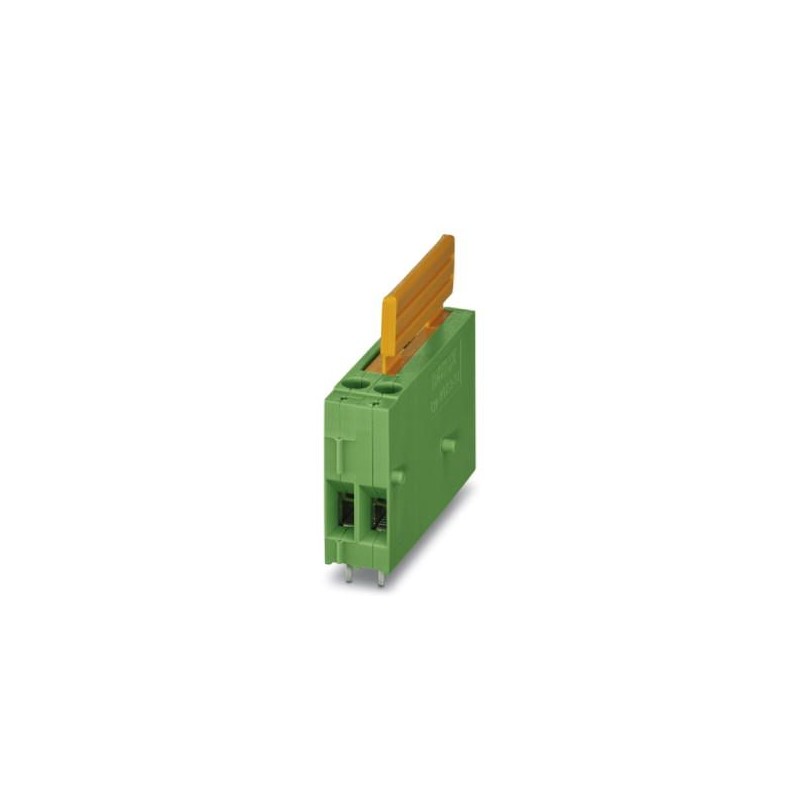

PHOENIX_CONTACT KDS 3-SI/8 BEIGE BS:SO 1991370 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

KDS 3-SI/8 BEIGE BS:SO 1991370 PHOENIX CONTACT PCB terminal block

Riferimento: KDS 3-SI/8 BEIGE BS:SO

Codice: 1991370

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 6,3 A, tensione nominale (III/2): 320 V, sezione nominale: 2,5 mm², numero di potenziali: 8, numero di file: 1, numero di poli per fila: 8, famiglia di articoli: KDS 3-SI, passo: 5,08 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: beige, disposizione dei pin: disposizione dei pin lineari, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 198,58 €

Prezzo unitario: 39,716 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

OrderkeyMillione nove cento novanta un mille tre cento settanta
Unità d'imballaggio5 pc
Quantità di ordine minimo5 pc
NotaMade to Order (non restituibili)
GTIN4017918958855
Peso per Pezzo (escluso imballaggio)98.270 g
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta nove mila dieci
Paese di originePL (Polonia)

Dimensioni

Lunghezza [ l ]27 mm
Passo5.08 mm
La dimensione di una35.56 mm
Larghezza [ w ]40.64 mm
Altezza37 mm
Altezza [ h ]40,5 mm
Spina a saldare [P]3.5 mm
Diametro del foro1.4 mm

Generale

Gamma di articoliKDS 3-SI
Tensione d'impulso (III/3)4 kV
Tensione d'impulso (III/2)4 kV
Tensione d'impulso (II/2)4 kV
Tensione nominale (III/3)320 V
Tensione nominale (III/2)320 V
Tensione nominale (II/2)630 V
Connessione in acc. con standardEN-VDE
Corrente nominale IN6.3 Un
Sezione trasversale nominale2,5 mm2
Lega per saldatura di pin di superficie
Cilindrica interna gageA3
Lunghezza di spelatura8 mm
Numero di posizioniOtto
La filettatura della viteM3
Coppia di serraggio, min.0,5 Nm
Coppia di serraggio max0,6 Nm

Connessione dati

Sezione conduttore AWG min.Venti quattro
Sezione conduttore AWG max.Dodici
2 conduttori con la stessa sezione trasversale, tinta min.0,2 mm2
2 conduttori con la stessa sezione trasversale, tinta max.1 mm2
2 conduttori con la stessa sezione trasversale, stranded min.0,2 mm2
2 conduttori con la stessa sezione trasversale, stranded max.1 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min.0,25 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max.0,75 mm2
2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min.0,5 mm2
2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max.1 mm2

Norme e Regolamenti

Connessione in acc. con standardEN-VDE
CSA

Ambientale Di Conformità Del Prodotto

REACh SVHCPiombo 7439-92-1
Cina RoHSEcologico Il Periodo Di Utilizzo = 50
Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore”

Classificazioni

ETIM for 1991370 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica40.5 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica8
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5.08 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica6.3 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica320 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.4 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica3.5 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV2
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
