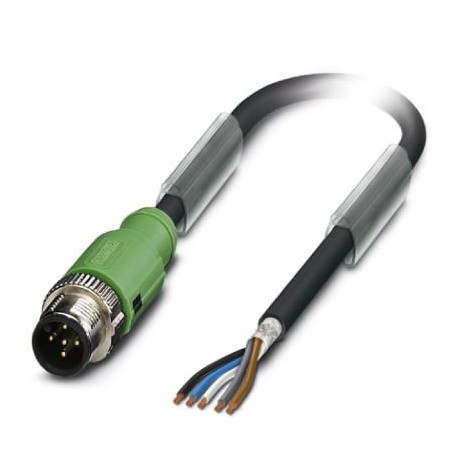

SAC-5P-MS/10,0-PUR SH SCO 1407807 PHOENIX CONTACT Кабель для датчика / исполнительного элемента Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-5P-MS/10,0-PUR SH SCO 1407807 PHOENIX CONTACT Кабель для датчика / исполнительного элемента

SAC-5P-MS/10,0-PUR SH SCO

1407807

PHOENIX_CONTACT

Кабель для датчика / исполнительного элемента

Подробнее


Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание



Коммерческие данные

Код заказа 1407807
Упаковочная единица 1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 54 (C-4-2013)
GTIN4046356790581
Вес/шт. (без упаковки)445,300 GRM

Размеры

Длина кабеля10 м

Окружающие условия

Температура окружающей среды (при эксплуатации)-25 °C ... 90 °C (вилка / розетка)
Степень защитыIP65
IP67

Общие сведения

Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов5
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3
Циклы установки≥ 100
Момент затяжки0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94HB
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаTPU GF
Материал корпуса ручкиTPU, трудновоспламеняем., самозатухающий
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Класс воспламеняемости согласно UL 94HB

Кабель

Тип кабеляPUR без галогена черного цвета
Тип кабеля (краткое обозначение)полиуретан
Условное обозначение кабеляLiF9YC11Y
UL AWM Style20549
Сечение провода5x 0,34 мм² (Сигнальный провод)
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия42x 0,10 мм
Диаметр проводника вкл. изоляцию1,27 мм ±0,02 мм (Сигнальный провод)
Цвета жилчерный, коричневый, синий, белый, серый
Общая скрутка5 проводов с наполнителем для сердечника
ЭкранировкаОплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля80 %
Внешняя оболочка, цветчерный RAL 9005
Наружный диаметр кабеля D5,25 мм ±0,2 мм
Минимальный радиус изгиба, при жесткой прокладке26 мм
Минимальный радиус изгиба, при подвижной прокладке52 мм (до +60 °C)
Количество циклов изгибания10000000
Радиус изгиба52 мм
Путь перемещения10 м
Скорость поперечного перемещения3 м/c
Ускорение10 м/c²
Внешняя оболочка, материалPUR
Материал, изоляция проводникаPP
Материал проводникамедный гибкий провод
Сопротивление изоляции70 ГΩ*км (при 20 °C)
Сопротивление кабелямакс. 57 Ом/км (при 20 °C)
Номинальное напряжение, проводник300 В (при 20 °C)
Испытательное напряжение, фаза / фаза3000 В (при 20 °C)
Прочие характеристикидля тяговых цепей
Негорючестьсогласно UL 758/1581 FT2
DIN EN 60332-2-2 (20 с)
Без галогеновсогласно DIN VDE 0472, часть 815
Маслостойкостьсогласно DIN EN 60811-2-1
Стойкость, прочие данныеустойчивость к гидролизу и микроорганизмам
условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A
Температура окружающей среды (при эксплуатации)-40 °C ... 80 °C (кабель, жестко прокладываемый)
-25 °C ... 80 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
