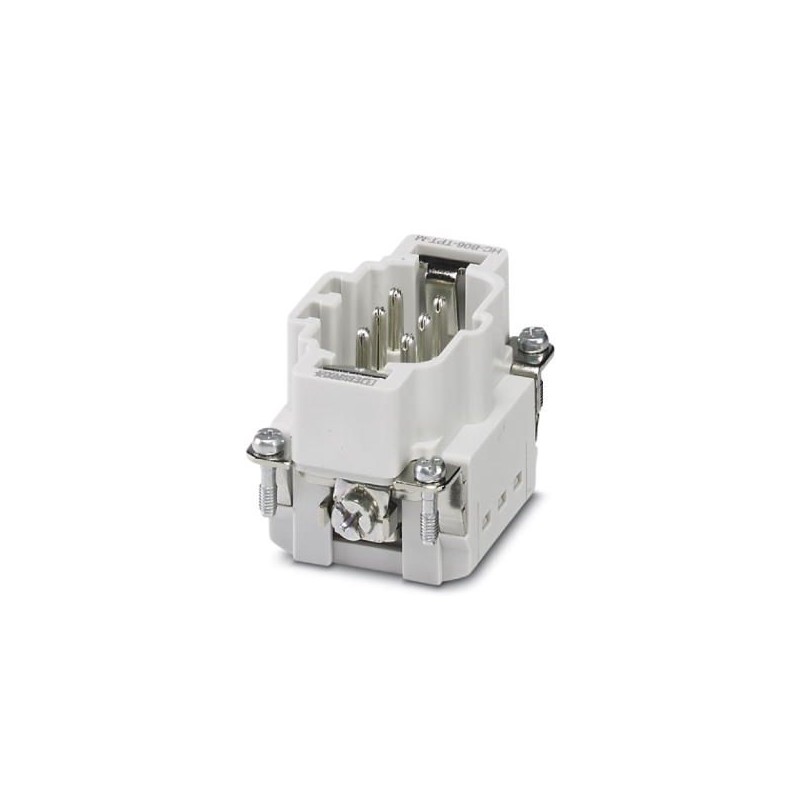

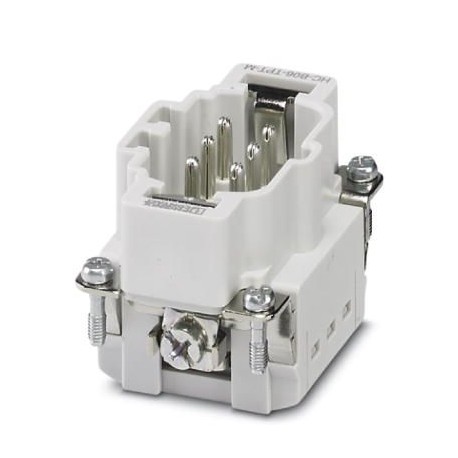

HC-B06-I-TPT-M 1423015 PHOENIX CONTACT Контактная вставка
HC-B06-I-TPT-M
1423015
PHOENIX_CONTACT
Контактная вставка
Контактная вставка, количество полюсов: 6+PE, размер: B6, количество соединений на полюсе: 2, Наружная резьба, Вставное соединение, 500 В, 16 А, 0,25 мм² ... 1,5 мм², Применение: Мощность
Разъемы штекерные промышленные > Контактный вкладыш для промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать три тысячи пятнадцать |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 535 (С-2-2017) |
| ГНТП | 4055626322582 |
| Вес / шт. (без упаковки) | 46.500 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | СN (Китай) |
Общие
| Примечание | на жилье ХК-B 6 |
|---|---|
| Разъемы могут эксплуатироваться только при отсутствии нагрузки/напряжения. | |
| Для твердых проводов или многожильных проводов с наконечниками | |
| Способ подключения | Быстроразъемное соединение |
| Количество подключений на позицию | Два |
| Степень загрязнения | Три |
| Категория перенапряжения | III в |
| Количество позиций | 6+ЧП |
| Циклы ввода/вывода | ≥ 500 |
| Размер | В6 |
| Контакт нумерация | 1 - 6 |
| Поперечное сечение проводника | 0,25 мм2 ... 1,5 мм2 (с наконечником) |
| Поперечное сечение соединительных проводов СРГ | 24 ... 16 (с наконечником) |
| Длина зачистки отдельных проводов | 8 мм ±1 мм |
| Инструкции по сборке | Для обеспечения правильной эксплуатации, монтажа в корпусе с защитой IP54 или лучше требуется |
| Подключение | Разъемы может срабатывает только когда нет нагрузки/напряжения. |
Материал
| Материал контакта | Медный сплав |
|---|---|
| Контактная поверхность материал | АГ |
| Материал контактодержателя | ПК |
| Стандартов/регламентов | ПК: защита от огня железнодорожных кораблей - требование устанавливает хладагент R22 и R23 соотв. с En 45545-2 (уровень риска ХЛ1 - ХЛ2) |
| ПК: защита от огня железнодорожных кораблей - требование Р24 соотв. с En 45545-2 (уровень риска ХЛ1 - ХЛ3) |
Электрические характеристики
| Номинальное напряжение (в III/3) | 500 в |
|---|---|
| Номинальное импульсное напряжение | 6 кв |
| Номинальный ток | 10 а |
Стандартов и правил
| Конструкционные и тестирование требования | DIN-РЕЙКУ EN 61984 |
|---|---|
| DIN-РЕЙКУ EN 60664 | |
| МЭК 60352 | |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч двести пять
| Характеристика | Значение |
|---|---|
| Number of power contacts (EF012216) | 6 |
| Number of control contacts (EF012217) | 0 |
| Contact insert without contacts (EF007324) | No |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 6 |
| Diameter plug-in contact (EF007320) | 2.5 mm |
| Material connector insert (EF007545) | Thermoplastic |
| Rated current In (EF008250) | 16 A |
| Ambient temperature (EF002386) | 125 °C |
| Operating temperature (EF002393) | -40 °C |
| Rated voltage (EF000228) | 500 V |
| Rated surge voltage (EF002993) | 6 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 3 |
| Type of electric connection (EF003961) | Spring clamp connection |
| With wire protection (EF000550) | No |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.25 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.25 mm² |
| Material of contact surface (EF004020) | Other |
| Material of contact insert (EF008521) | Thermoplastic |
| Material contact (EF007544) | Other copper alloys |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | Yes |
| Min. number of insertion cycles (EF012212) | 500 |
| Width (EF000008) | 34 mm |
| Height (EF000040) | 32 mm |
| Depth (EF000049) | 50.5 mm |
