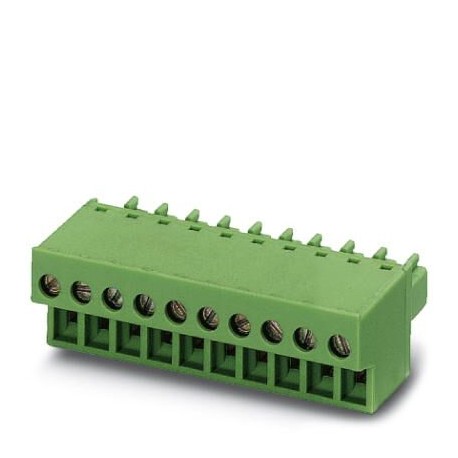

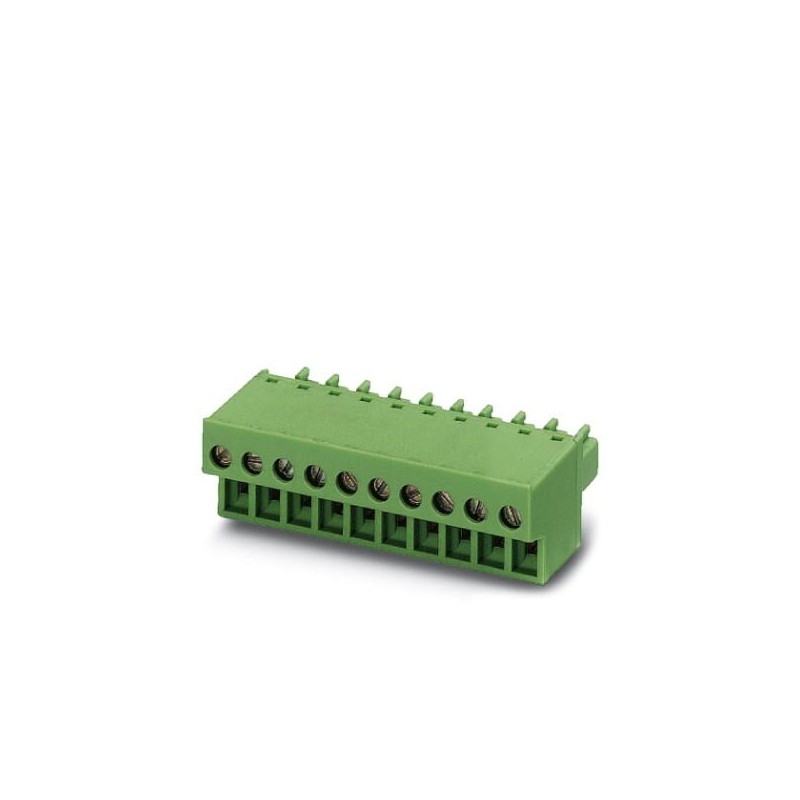

FRONT-MC 1,5/10-ST-3,81 BU 1745548 PHOENIX CONTACT Разъем печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FRONT-MC 1,5/10-ST-3,81 BU 1745548 PHOENIX CONTACT Разъем печатной платы

FRONT-MC 1,5/10-ST-3,81 BU

1745548

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

Разъем печатной платы

Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: синий, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Олово, тип контакта: Гнездовый, количество потенциалов: 10, количество рядов: 1, количество полюсов: 10, количество соединений: 10, семейство артикулов: FRONT-MC 1,5/.. -ST, шаг: 3,81 мм, тип подключения: Переднее винтовое соединение, форма зажима винта: L Продольный паз, направление подключения проводника/печатной платы: 0 °, система подключения: COMBICON MC 1.5, замок: без, тип крепления: без, тип упаковки: коробчатый

Разъемы для печатной платы, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм², полюсов: 10, размер шага: 3,81 мм, тип подключения: Фронтальные винтовые зажимы, цвет: синий, поверхность контакта: олово

Подробнее


Разъемы штекерные промышленные > Кабельный разъем для печатных плат

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $679.78
Цена за единицу: $13.60
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1745548
Упаковочная единица50 stk
Минимальный объем заказа50 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4046356309363
Вес/шт. (без упаковки)12,720 GRM

Чертежи

Диаграмма

Диаграмма
Тип: FRONT-MC 1,5/...-ST-3,81 с SMC 1,5/...-G-3,81

Вернуться вверх

Характеристики товаров

Условное обозначениеРазъем печатной платы
Штекерная системаMINI COMBICON
Тип контактовГнездовая часть
Серия изделийFRONT-MC 1,5/..-ST
Размер шага3,81 мм
Полюсов10
Тип подключенияФронтальные винтовые зажимы
Форма привода, головка винтапрямой шлиц (L)
Креплениебез
Количество ярусов1
Количество точек подключения10
Количество потенциалов10
Вернуться вверх

Электрические параметры

Номинальный ток8 A
Номинальное напряжение160 В
Расчетное напряжение160 В
Расчетное напряжение (III/2)160 В
Расчетное напряжение (II/2)320 В
Расчетное импульсное напряжение (III/3)2,5 кВ
Расчетное импульсное напряжение (III/2)2,5 кВ
Расчетное импульсное напряжение (II/2)2,5 кВ
Вернуться вверх

Соединительная способность

Тип подключенияФронтальные винтовые зажимы
вставнойда
Сечение жесткого провода0,14 мм² ... 1,5 мм²
Сечение гибкого провода0,14 мм² ... 1,5 мм²
Сечение провода AWG / kcmil28 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 0,5 мм²
2 жестких провода одинакового сечения0,14 мм² ... 0,5 мм²
2 гибких провода одинакового сечения0,14 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 0,34 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 0,5 мм²
Калиберная пробка a x b / диаметр2,4 мм x 1,5 мм / 1,6 мм
Длина оголяемой части9 мм
Момент затяжки0,22 Нм ... 0,25 Нм
Вернуться вверх

Данные о кабельных наконечниках

Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1Сечение: 0,25 мм²; Длина: 7 мм ... 9 мм
Сечение: 0,34 мм²; Длина: 7 мм ... 9 мм
Сечение: 0,5 мм²; Длина: 8 мм ... 9 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 9 мм
Сечение: 1 мм²; Длина: 8 мм ... 9 мм
Сечение: 1,5 мм²; Длина: 9 мм
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4Сечение: 0,25 мм²; Длина: 8 мм ... 9 мм
Сечение: 0,34 мм²; Длина: 8 мм ... 9 мм
Сечение: 0,5 мм²; Длина: 8 мм ... 9 мм
Вернуться вверх

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)Олово (4 - 8 мкм Sn)
Вернуться вверх

Данные о материале - корпус

Цвет корпусасиний (5015)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Вернуться вверх

Указание размеров изделия

Чертеж
Длина [ l ]21,7 мм
Ширина [ w ]38,89 мм
Высота [ h ]12,3 мм
Размер шага3,81 мм
Монтажная высота (высота без паечного штифта)12,3 мм
Размер a34,29 мм
Вернуться вверх

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке50
Наименование, количество в одной упаковкеШт.
Вернуться вверх

Окружающие условия

Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Вернуться вверх

Подключение и метод кабельной разводки

Испытание на повреждение и расшатывание проводникаDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Вернуться вверх

Испытание на растяжение

Испытание на растяжениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие0,14 мм² / жесткий / > 10 Н
0,14 мм² / гибкий / > 10 Н
1,5 мм² / жесткий / > 40 Н
1,5 мм² / гибкий / > 40 Н
Вернуться вверх

Механические испытания в соответствии со стандартом

Визуальный контрольИспытание проведено DIN EN 60512-1-1:2003-01
Контроль размеровИспытание проведено DIN EN 60512-1-2:2003-01
Стойкость надписейИспытание проведено DIN EN 60068-2-70:1996-07
РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60512-13-2:2006-11
Количество циклов25
Усилие установки на 1 полюс, прибл.7 Н
Усилие съема на 1 полюс, прибл.5 Н
Поляризация и кодированиеИспытание проведено DIN EN 60512-13-5:2006-11
РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60512-15-1:2009-03
Сила на полюс24 Н
Вернуться вверх

Воздушные пути и пути утечки

Воздушный путь и путь утечкиDIN EN 60664-1 (VDE 0110-1):2008-01
Спецификации по испытаниюDIN EN 60664-1 (VDE 0110-1):2008-01
Минимальный воздушный путь - неоднородное поле (III/3)1,5 мм
Минимальный воздушный путь - неоднородное поле (III/2)1,5 мм
Минимальный воздушный путь - неоднородное поле (II/2)1,5 мм
Минимальный путь утечки (III/3)2 мм
Минимальный путь утечки (III/2)1,5 мм
Минимальный путь утечки (II/2)1,6 мм
Вернуться вверх

Кривая нагрузочной способности / график зависимости параметров от температуры

Диаграмма
Вернуться вверх

Механические испытания (A)

Усилие установки на 1 полюс, прибл.7 Н
Усилие съема на 1 полюс, прибл.5 Н
Фиксированное расположение в процессе вставления >20 NИспытание проведено
Крепление контакта требования >20 NИспытание проведено
Вернуться вверх

Испытания на долговечность (B)

Спецификации по испытаниюDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Проходное сопротивление R11,6 мΩ
Циклы установки25
Проходное сопротивление R21,7 мΩ
Импульсное напряжение на уровне моря2,95 кВ
Испытательное переменное напряжение1,39 кВ
Сопротивлением изоляции между соседними полюсами> 5 TΩ
Вернуться вверх

Климатическое испытания (D)

Спецификации по испытаниюDIN EN ISO 6988:1997-03
Нагрузка при охлаждении-40 °C/2 ч
Тепловая нагрузка100 °C/168 ч
Коррозионное воздействие0,2 дм3SO2на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря2,95 кВ
Испытательное переменное напряжение1,39 кВ
Вернуться вверх

Испытания на долговечность и воздействие окружающей среды (E)

Спецификации по испытаниюDIN EN 61984 (VDE 0627):2009-11
Результат, степень защиты IP-кодЗащита от прикосновений «пробным пальцем» IP20
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260701
eCl@ss 6.027260704
eCl@ss 7.027440402
eCl@ss 8.027440309
eCl@ss 9.027440309
Вернуться вверх

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002638
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Вернуться вверх

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Вернуться вверх

ETIM for 1745548 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of poles (EF001391) 10
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 3.81 mm
Modular spacing connections (EF006827) 3.81 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 8 A
Rated voltage (EF000228) 160 V
Rated surge voltage (EF002993) 2.5 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.14 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section solid-core (EF007337) 0.14 mm²
Type of electric connection (EF003961) Screw connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) Blue
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
