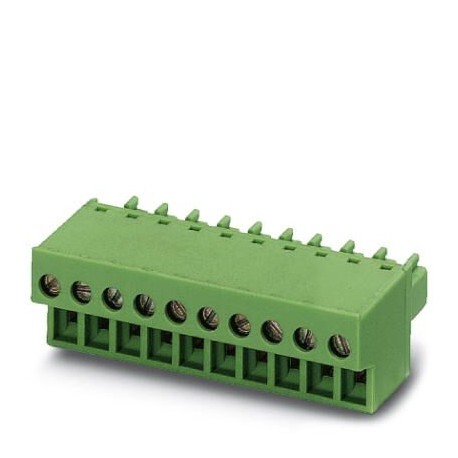

FRONT-MC 1,5/10-ST-3,81 BU 1745548 PHOENIX CONTACT Leiterplattensteckverbinder Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

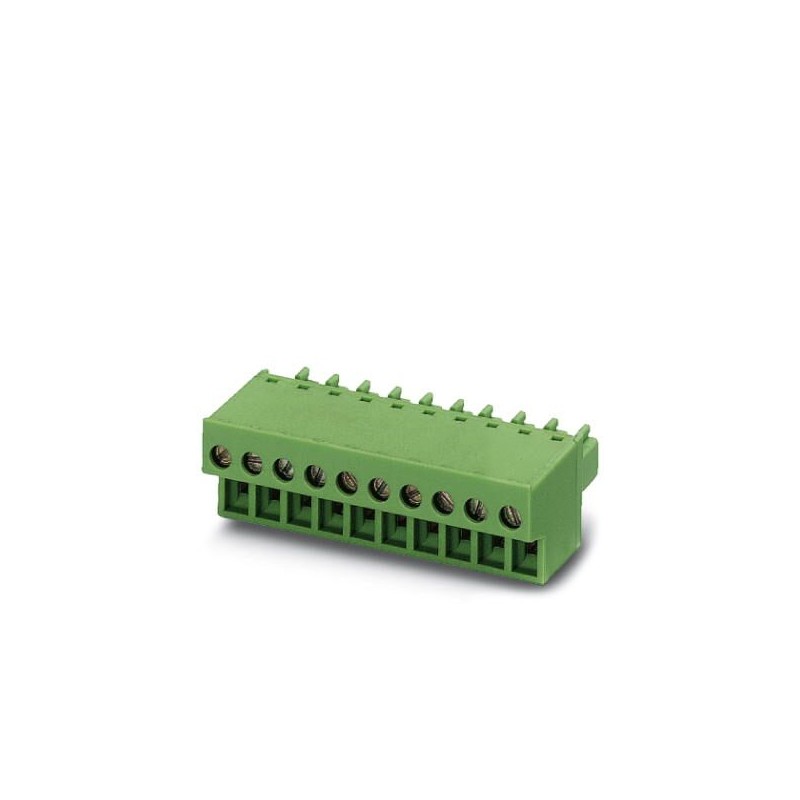

FRONT-MC 1,5/10-ST-3,81 BU 1745548 PHOENIX CONTACT Leiterplattensteckverbinder

FRONT-MC 1,5/10-ST-3,81 BU

1745548

PHOENIX_CONTACT

50

Artikel auf Anfrage, das gebe keine Rückkehr.

Leiterplattensteckverbinder

Steckverbinder für Leiterplatte, Nennquerschnitt: 1,5 mm², Farbe: blau, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 10, Anzahl der Reihen: 1, Anzahl der Pole: 10, Anzahl der Anschlüsse: 10, Artikelfamilie: FRONT-MC 1,5/.. -ST, Rastermaß: 3,81 mm, Anschlussart: Frontverschraubung, Schraubklemmform: L Längsschlitz, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Leiterplattenstecker, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Polzahl: 10, Rastermaß: 3,81 mm, Anschlussart: Frontschraubanschluss, Farbe: blau, Kontaktoberfläche: Zinn

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $685.67
Stückpreis: $13.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1745548
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
Mindestbestellmenge50 STK
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4046356309363
Gewicht pro Stück (exklusive Verpackung)12,719 g
Gewicht pro Stück (inklusive Verpackung)13,300 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm
Typ: FRONT-MC 1,5/...-ST-3,81 mit SMC 1,5/...-G-3,81

Zurück nach oben

Artikeleigenschaften

KurzbezeichnungLeiterplattensteckverbinder
StecksystemMINI COMBICON
KontaktartBuchse (female)
ArtikelfamilieFRONT-MC 1,5/..-ST
Rastermaß3,81 mm
Polzahl10
AnschlussartFrontschraubanschluss
Antriebsform SchraubenkopfLängsschlitz (L)
Verriegelungohne
Anzahl der Etagen1
Anzahl der Anschlüsse10
Anzahl der Potenziale10
Zurück nach oben

Elektrische Kenndaten

Nennstrom8 A
Nennspannung160 V
Bemessungsspannung160 V
Bemessungsspannung (III/2)160 V
Bemessungsspannung (II/2)320 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Zurück nach oben

Anschlussvermögen

AnschlussartFrontschraubanschluss
steckbarja
Leiterquerschnitt starr0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG / kcmil28 ... 16
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts starr0,14 mm² ... 0,5 mm²
2 Leiter gleichen Querschnitts flexibel0,14 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,34 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 0,5 mm²
Lehrdorn a x b / Durchmesser2,4 mm x 1,5 mm / 1,6 mm
Abisolierlänge9 mm
Anzugsdrehmoment0,22 Nm ... 0,25 Nm
Zurück nach oben

Angaben zu Aderendhülsen

Aderendhülsen ohne Isolierkragen, nach DIN 46228-1Querschnitt: 0,25 mm²; Länge: 7 mm ... 9 mm
Querschnitt: 0,34 mm²; Länge: 7 mm ... 9 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 0,75 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 1 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 1,5 mm²; Länge: 9 mm
Aderendhülsen mit Isolierkragen, nach DIN 46228-4Querschnitt: 0,25 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 0,34 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 9 mm
Zurück nach oben

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Zurück nach oben

Materialangaben - Gehäuse

Farbe Gehäuseblau (5015)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Zurück nach oben

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]21,7 mm
Breite [ w ]38,89 mm
Höhe [ h ]12,3 mm
Rastermaß3,81 mm
Bauhöhe (Höhe ohne Lötpin)12,3 mm
Maß a34,29 mm
Zurück nach oben

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Zurück nach oben

Anschluss und Verbindungsmethode

Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Zurück nach oben

Zugprüfung

ZugprüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,14 mm² / starr / > 10 N
0,14 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Zurück nach oben

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-13-2:2006-11
Anzahl der Zyklen25
Steckkraft je Pol ca.7 N
Ziehkraft je Pol ca.5 N
Polarisation und KodierungPrüfung bestanden DIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-15-1:2009-03
Prüfkraft je Pol24 N
Zurück nach oben

Luft- und Kriechstrecken

Luft und KriechstreckenDIN EN 60664-1 (VDE 0110-1):2008-01
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Zurück nach oben

Strombelastbarkeits- / Derating-Kurven

Diagramm
Zurück nach oben

Mechanische Prüfungen (A)

Steckkraft je Pol ca.7 N
Ziehkraft je Pol ca.5 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden
Kontakthalterung im Einsatz Anforderung >20 NPrüfung bestanden
Zurück nach oben

Lebensdauerprüfungen (B)

PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Durchgangswiderstand R11,6 mΩ
Steckzyklen25
Durchgangswiderstand R21,7 mΩ
Stehstoßspannung auf Meereshöhe2,95 kV
Stehwechselspannung1,39 kV
Isolationswiderstand benachbarte Pole> 5 TΩ
Zurück nach oben

Klimatische Prüfungen (D)

PrüfspezifikationDIN EN ISO 6988:1997-03
Kältebeanspruchung-40 °C/2 h
Wärmebeanspruchung100 °C/168 h
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Stehstoßspannung auf Meereshöhe2,95 kV
Stehwechselspannung1,39 kV
Zurück nach oben

Umwelt- und Lebensdauerprüfungen (E)

PrüfspezifikationDIN EN 61984 (VDE 0627):2009-11
Ergebnis Schutzgrad IP-CodeFingerberührsicherheit mit IP20 Prüffinger
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260701
eCl@ss 6.027260704
eCl@ss 7.027440402
eCl@ss 8.027440309
eCl@ss 9.027440309
Zurück nach oben

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002638
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Zurück nach oben

ETIM for 1745548 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Polzahl (EF001391) 10
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 3.81 mm
Rastermaß der Anschlüsse (EF006827) 3.81 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.14 mm²
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) blau
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
