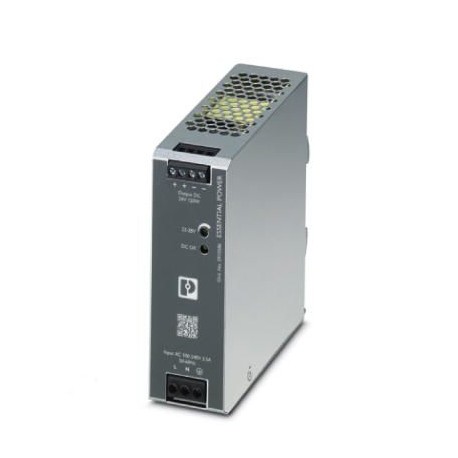

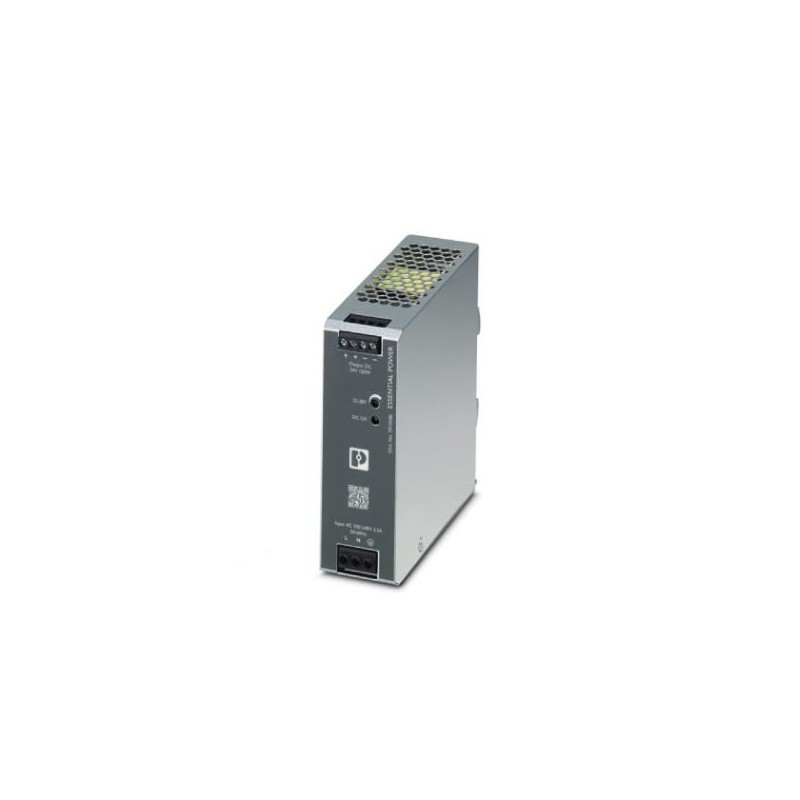

ESSENTIAL-PS/1AC/24DC/120W/EE 2910586 PHOENIX CONTACT Блок питания
ESSENTIAL-PS/1AC/24DC/120W/EE
2910586
PHOENIX_CONTACT
Блок питания
Первичный импульсный источник питания ESSENTIAL edition для монтажа на рейку, вход: однофазный, выход: 24 В DC/120 Вт
Низковольтное оборудование > Источник питания постоян. тока (DC)
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот десять тысяч пятьсот восемьдесят шесть |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626464411 |
| Вес / шт. (без упаковки) | 674.800 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов сорок четыре тысячи тридцать |
| Страна происхождения | Й (Таиланд) |
Размеры
| Ширина | 40 мм |
|---|---|
| Высота | 123.6 мм |
| Глубина | 117.6 мм |
| Расстояния установки слева/справа | 10 мм |
| Расстояния установки сверху/снизу | 50 мм |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 |
|---|---|
| Температура окружающей среды (эксплуатация) | -20 °С ... 70 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Макс. допустимая относительная влажность (при эксплуатации) | ≤ 95 % (при 25 °C, без конденсации) |
| Степень загрязнения | Два |
| Высота установки | ≤ 5000 м (> 2000 м снижение номинальных значений: 10 %/1000 м) |
Входные данные
| Номинальный диапазон входного напряжения | 100 В ~ ... 240 В ПЕРЕМЕННОГО ТОКА |
|---|---|
| Диапазон входного напряжения | 85 В AC ... 264 В переменного тока (< 100 В переменного тока отстающий на 1%/В переменного тока) |
| Диапазон частот переменного тока | 47 Гц ... 63 Гц |
| Ток разряда ЧП | < 0,25 ма (264 В AC) |
| Ток потребления | 2.2 А (115 В AC) |
| 1,2 А (230 В AC) | |
| Пускового тока | тип. 20 А (115 В AC) |
| тип. 40 А (230 В AC) | |
| Амортизировать | тип. 20 мс (115 В AC) |
| тип. 90 МС (230 В AC) | |
| Входной предохранитель | 4 а (инерционный, внутренние) |
| Тип защиты | Переходная защита от перенапряжения |
| Защитная цепь/компонент | Варистор |
Выходные данные
| Номинальное выходное напряжение | 24 В DC ±2 % |
|---|---|
| Диапазон установки выходного напряжения (уНабор) | 22 В постоянного тока ... 28 В постоянного тока (Макс. мощность ≤ 120 Вт) |
| Номинальный выходной ток (яН) | 5 а |
| Снижение | -20 °С ... -10 °С (2 % / °С) |
| > 40 °С (1.67 % / °С, 115 В AC) | |
| > 50 °C (ОТ 2.5 % / °С, 230 В AC) | |
| Макс. емкостная нагрузка | 8000 МКФ |
| Активное ограничение тока | 105% - 150% от Макс. выходная мощность (в случае короткого замыкания) |
| Остаточная пульсация | < 120 МВПП(-10 °С ... +70 °С) |
| < 240 МВПП(-20 °С ... -10 °С) | |
| Выходная мощность | 120 Вт |
| Типичное время отклика | 200 мс |
| Максимальная мощность рассеивания в режиме холостого хода | 0.65 ВТ (115 В AC / 230 В AC) |
| Потери мощности при номинальной нагрузке Макс. | 13.3 ВТ (115 В AC / 230 В AC) |
Общие
| Вес нетто | 0.54 кг |
|---|---|
| Рабочее напряжение дисплей | Зеленый светодиод |
| Эффективность | 85 % (115 В AC) |
| 88 % (230 В AC) | |
| Изоляции входное напряжение/выходное | 3 кв переменного тока |
| Изоляции входное напряжение / ПЭ | 2 кв переменного тока |
| Изоляция выходного напряжения / ПЭ | 0,5 кв переменного тока |
| Класс защиты | Я (подключение PE) |
| Степень защиты | Степень защиты IP20 |
| Средняя наработка на отказ (англ СР-332) | > 700000 ч |
| Инструкции по сборке | выравниваемому: по горизонтали 10 мм, вертикально 50 мм |
Подключения данных, ввод
| Способ подключения | Винтовое соединение |
|---|---|
| Проводника сечение AWG в мин. | Восемнадцать |
| Проводника сечение AWG Макс. | Восемь |
| Длина зачистки | 7 мм |
Данные соединения, выход
| Способ подключения | Винтовое соединение |
|---|---|
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| Длина зачистки | 7 мм |
Стандартов и правил
| Электромагнитная совместимость | Соответствие директиве EMC 2014/30/ЕС |
|---|---|
| Помехоустойчивость | Ен 61000-6-2 |
| По en 61000-6-1 | |
| Директива Низкого Напряжения | Соответствие директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - электробезопасность | Стандартом EN 60950-1 |
| Стандарт – безопасного сверхнизкого напряжения | ЕN 60950-1 (БСНН) |
| Утверждениями ul | Ул/с-ул перечисленный ul 508 |
| Шок | МЭК 60068-2-27, 27, половина синусоидальной волны: 50г для 11 мс, 3 раза в каждом направлении, 9Х в целом |
| Вибрации (операция) | МЭК 60068-2-6 синусоидальные волны: 10 Гц ... 500 Гц, 19,6 м/с2 (пик 2г), 10 мин. за цикл, 60 мин. в X направлении |
| Утверждения - требованиям полупроводниковой промышленности в отношении напряжения дипы | В Semi F47 - 0706 (200 В переменного тока) |
Классификации
| Характеристика | Значение |
|---|---|
| 1st secondary output voltage (EF006792) | 22 V |
| Max. output current 1 (EF008284) | 5 A |
| Secondary voltage adjustable (EF007002) | Yes |
| Nominal value output voltage 1 (EF009393) | 24 V |
| Nominal value output current 1 (EF009396) | 5 A |
| Short-circuit-proof (EF007332) | Yes |
| Rated supply voltage AC 50 Hz (EF007076) | 85 V |
| Rated supply voltage AC 60 Hz (EF007077) | 100 V |
| Rated supply voltage DC (EF007078) | 120 V |
| Output voltage stabilized (EF003092) | Yes |
| Power consumption (EF000346) | 249.56 VA |
| Power output (EF003034) | 120 W |
| Stabilized (EF005302) | Yes |
| Type of electric connection (EF003961) | Screw connection |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting possible (EF003973) | No |
| Modular version (EF001126) | No |
| Built-in height (EF000332) | 123.6 mm |
| Direct mounting possible (EF005689) | No |
| Width (EF000008) | 40 mm |
| Height (EF000040) | 123.6 mm |
| Depth (EF000049) | 117.6 mm |
| Suitable for safety functions (EF001597) | Yes |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Degree of protection (IP) (EF005474) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
