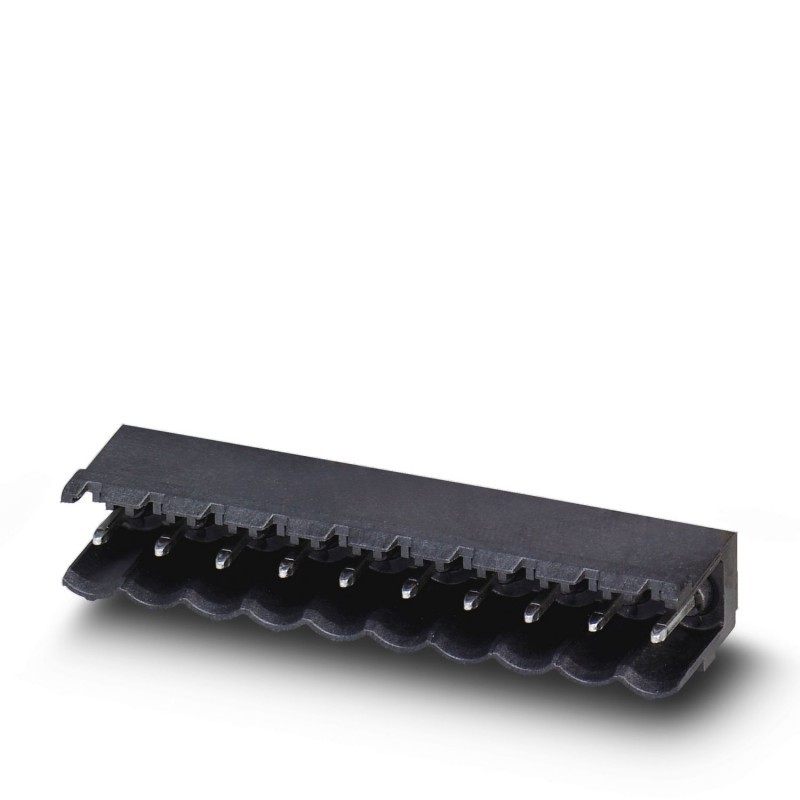

CC 2,5/ 3-G-5,08 P26THRR32 L 1785731 PHOENIX CONTACT Разъем печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

CC 2,5/ 3-G-5,08 P26THRR32 L 1785731 PHOENIX CONTACT Разъем печатной платы

CC 2,5/ 3-G-5,08 P26THRR32 L

1785731

PHOENIX_CONTACT

330

Продукт по требованию, без возврата.

Разъем печатной платы

Корпус основания печатной платы, номинальное сечение: 2,5 мм², цвет: черный, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Олово, тип контакта: Вилка, количество потенциалов: 3, количество рядов: 1, количество полюсов: 3, количество соединений: 3, семейство изделий: DC 2,5/.. -G, шаг: 5,08 мм, крепление: Weld THR, расположение контактов: Линейное расположение контактов, длина контактов [P]: 2,6 мм, количество контактов для пайки на потенциал: 1, система штекерных разъемов: COMBICON MSTB 2.5, Ориентация лицевой стороны штекера: Стандартная, замок: без, тип крепления: без, Тип упаковки: Ремешок шириной 32 мм

Разъём печатной платы, номинальное сечение: 2,5 мм², цвет: чёрный, номинальный ток: 12 А, размерное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: вилка, количество потенциалов: 3, количество рядов: 1, количество полюсов: 3, количество соединений: 3, серия продуктов: DC 2.5/.. -G, шаг: 5,08 мм, крепление: TTHR / волновая пайка, расположение штифтов: линейное штифтирование, длина штифтов [P]: 2,6 мм, количество припойных контактов на потенциал: 1, система штекеров: COMBICON MSTB 2,5, ориентация вставного штифта: стандартная, фиксация: отсутствует, тип крепления: отсутствует, тип упаковки: лента шириной 32 мм

Подробнее


Разъемы штекерные промышленные > Соединитель для печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $483.00
Цена за единицу: $1.46
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 3, размер шага: 5,08 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка

Коммерческие данные

Код заказа1785731
Упаковочная единица1
GTIN4046356647304

Размеры

Длина [ l ]12 мм
Ширина14,84 мм
Размер шага5,08 мм
Размер a10,16 мм
Ширина [ w ]14,84 мм
Высота [ h ]11,2 мм
Высота8,6 мм
Длина штыря под пайку2,6 мм
Размеры штыря1 x 1 мм
Длина12 мм

Общие сведения

Серия изделийCC 2,5/..-G
Группа изоляционного материалаIIIa
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное импульсное напряжение (II/2)4 кВ
Расчетное напряжение (III/3)250 В
Расчетное напряжение (III/2)320 В
Расчетное напряжение (II/2)400 В
Подключение согласно стандартуEN-VDE
Номинальный ток IN12 A
Максимальный ток нагрузки12 A
Класс воспламеняемости согласно UL 94V0
Цветчерный
Полюсов3

Стандарты и предписания

Подключение согласно стандартуEN-VDE
Класс воспламеняемости согласно UL 94V0

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409

ETIM for 1785731 Connectors (EC002637)
Характеристика Значение
Connector model (EF007495) Fixed connector
Contact type (EF001587) Pin
Number of poles (EF001391) 3
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 5.08 mm
Modular spacing connections (EF006827) 5.08 mm
Rated current In (EF008250) 12 A
Rated voltage (EF000228) 320 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Material of contact surface (EF004020) Tin
Type of electric connection (EF003961) Other
Diameter connection pin (EF006823) 1.6 mm
Length pin (EF006825) 2.6 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Black
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of fastening (EF002442) Other
Type of banding (EF007011) Other
