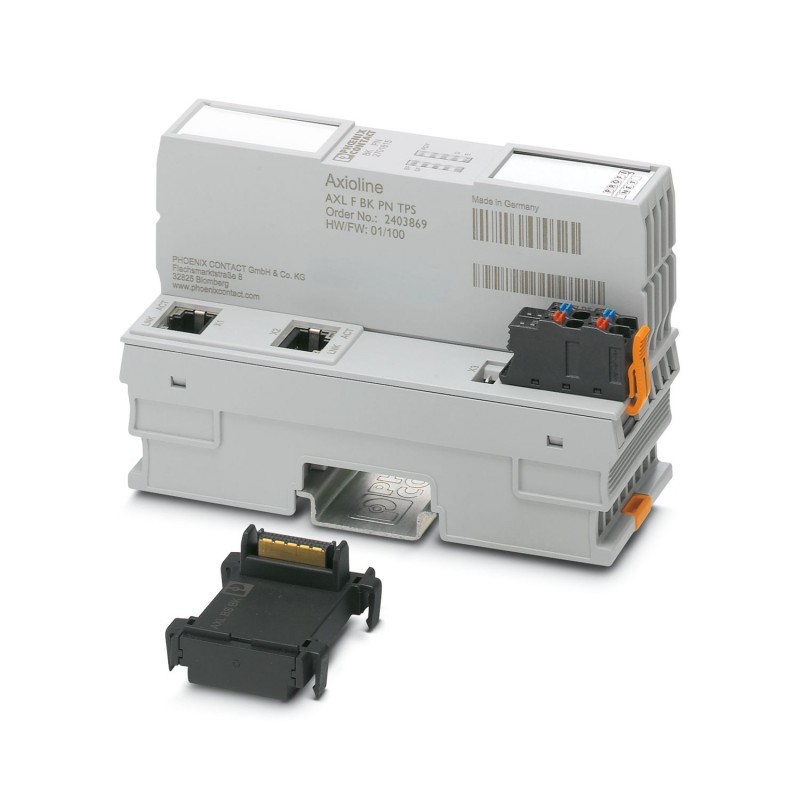

AXL F BK PN TPS 2403869 PHOENIX CONTACT Расширитель шины
AXL F BK PN TPS
2403869
PHOENIX_CONTACT
Расширитель шины
AxiolineF, Устройство сопряжения с шиной, PROFINET, гнездо RJ45, скорость передачи по локальной шине: 100 Мбит/с, степень защиты: IP20, включая базовый модуль шины и разъем AxiolineF
Axioline F, Соединитель шины, PROFINET, разъем RJ45, скорость передачи данных в локальной шине: 100 Мбит/с, степень защиты: IP20, включая базовый модуль шины и разъем Axioline F
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - коммуникационный модуль
Ввод / вывод
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона четыреста три тысячи восемьсот шестьдесят девять |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 101 (С-6-2017) |
| ГНТП | 4055626345826 |
| Вес / шт. (без упаковки) | 222.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один |
| Страна происхождения | De (Германия) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Размеры
| Габаритный чертеж | |
|---|---|
| Ширина | 45 мм |
| Высота | 126.1 мм |
| Глубина | 74 мм |
| Обратите внимание на размеры | Глубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715). |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -25 °C ... 60 °С (положение монтажа: настенный монтаж на горизонтальной DIN-рейку) |
|---|---|
| От -25 °C ... 55 °C (с монтажное положение: любое) | |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение/транспорт) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | Степень защиты IP20 |
Данные соединения
| Обозначение | Axioline F разъем |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Обратите внимание на способ подключения | Обратите внимание на информацию, представленную на проводника сечением в “Axioline Ф: системы и установки” руководство пользователя. |
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Шестнадцать |
| Длина зачистки | 8 мм |
Общие
| Тип установки | DIN-рейку |
|---|---|
| Вес нетто | 222 г |
| Обратите внимание на технические характеристики вес | с разъемом и базовый модуль шины |
| Тип установки | DIN-рейку |
Интерфейсы
| Обозначение | Протокол Profinet |
|---|---|
| Нет. каналов | Два |
| Способ подключения | Гнездо RJ45 |
| Обратите внимание на способ подключения | Автоматическое согласование и autocrossing |
| Скорость передачи | 100 Мбит / с (полный дуплекс) |
| Физика передачи | Ethernet в RJ45 витой пары |
| Обозначение | Axioline F в местном автобусе |
| Способ подключения | Базовый модуль шины |
| Скорость передачи | 100 Мбит / с |
| Обозначение | Услуги |
| Способ подключения | USB Тип C |
Ограничения системы копплер
| Количество поддерживаемых устройств | Макс. 63 (на одну станцию) |
|---|---|
| Количество местных автобусных устройств, которые можно подключить | Макс. 63 |
Axioline потенциалов
| Обозначение | Связь питания UЛподача (поставка Axioline F на местном автобусе уАвтобусгенерируется от UЛ) |
|---|---|
| Напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19.2 в DC ... 30 В DC (включая все допуски, включая пульсации) |
| Ток потребления | Макс. 532 Ма (с 2 а при UАвтобусдля ввода/вывода и UЛ= 24 в) |
| Потребляемая мощность | Макс. 14 Вт (с 2 нагрузке при UАвтобусдля ввода/вывода) |
| Обозначение | Axioline F по локальной шине питания (уАвтобус) |
| Напряжение питания | 5 В постоянного тока (через базовый модуль шины) |
| Блок питания | 2 а |
| Тип защиты | Защита от скачков напряжения питания |
| Защита от переполюсовки напряжения питания |
Стандартов и правил
| Механические испытания | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г |
|---|---|
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г | |
| Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Класс защиты | В III, МЭК 61140, АН 61140, VDE И 0140-1 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов двести сорок тысяч четыреста девяностоЭСЛ@СС 4.1Двадцать семь миллионов двести сорок тысяч четыреста девяностоЭСЛ@СС 5.0Двадцать семь миллионов двести сорок две тысячи двести восемьЭСЛ@СС 5.1Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемьЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи шестьсот восемь
| Характеристика | Значение |
|---|---|
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
| With potential separation (EF003272) | No |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 125.893514 mm |
| Depth (EF000049) | 74.25 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION RU.pdf | 36 Mbytes |
|
