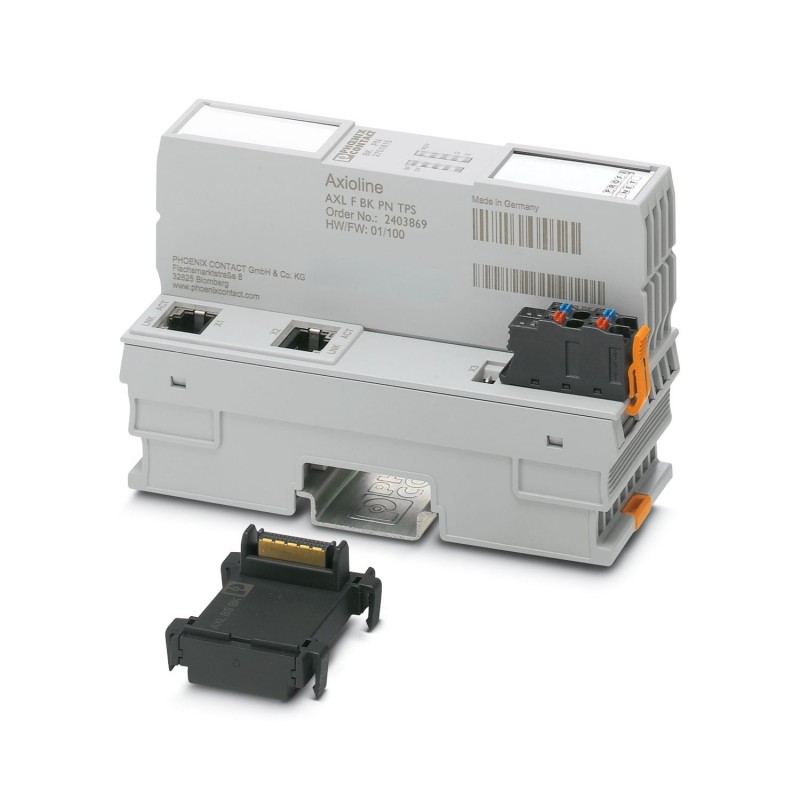

AXL F BK PN TPS 2403869 PHOENIX CONTACT Coupleur de Bus
AXL F BK PN TPS
2403869
PHOENIX_CONTACT
Coupleur de Bus
AxiolineF, coupleur de bus, PROFINET, RJ45 femelle, taux de transmission du bus local : 100 MBit/s, indice de protection : IP20, y compris module de base de bus et connecteur AxiolineF
Axioline F, Coupleur de bus, PROFINET, Connecteur femelle RJ45, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, incl. module d'embase de bus et connecteur Axioline F
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 45 mm |
| Hauteur | 126,1 mm |
| Profondeur | 74 mm |
| Renseignements sur les mesures | La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715). |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
Interfaces
| PROFINET | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 100 MBit/s (selon la norme PROFINET) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Bus local Axioline F | |
| Nombre d'interfaces | 1 |
| Type de raccordement | Module d'embase de bus |
| Vitesse de transmission | 100 MBit/s |
| Service | |
| Nombre d'interfaces | 1 |
| Technologie de raccordement | USB type C |
Propriétés du système
| Limites du système | |
| Nombre d'unités connectées supportées | max. 63 (par station) |
| Nombre d'abonnés raccordés au bus local | max. 63 |
| PROFINET | |
| Fonctionnement de l'appareil | Périphérique PROFINET |
| Spécification | Version 2.3 |
| Conformance Class | Conformance-Class C |
| Device ID | 1000hex |
| Vendor ID | 00B0hex |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Axioline F |
| Type | block modular |
| Emplacement pour le montage | au choix (tenir compte de la réduction des caractéristiques de la température) |
| Etendue de la livraison | incl. module d'embase de bus et connecteur Axioline F |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 4,4 W |
| Potentiels: Alimentation en tension logique UL(à partir d'UL, l'alimentation du bus local Axioline F UBusest générée) | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 600 mA (2,0 A sur UBus, UL= 24 V, jusqu'à HW 03) |
| max. 700 mA (2,5 A sur UBus, UL= 24 V, à partir de HW 04) | |
| Circuit de protection | Parafoudre basse tension; électronique |
| Protection contre inversions de polarité; non | |
| Potentiels: Alimentation du bus local Axioline F (UBus) | |
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Alimentation | max. 2 A (jusqu'au matériel 03) |
| max. 2,5 A (à partir du matériel 04) | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Interface PROFINET 1/interface PROFINET 2 | 1500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Interface PROFINET 1/alimentation 24 V en tension logique (UL) | 1500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Interface PROFINET 1/terre fonctionnelle | 1500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Interface PROFINET 2/alimentation 24 V en tension logique (UL) | 1500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Interface PROFINET 2/terre fonctionnelle | 1500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V en tension logique (UL)/terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteur Axioline F |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteur Axioline F | |
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Position de montage : montage mural sur profilé horizontal) |
| -25 °C ... 55 °C (Position de montage: indifférente) | |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | au choix (tenir compte de la réduction des caractéristiques de la température) |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 125.893514 mm |
| Profondeur (EF000049) | 74.25 mm |
