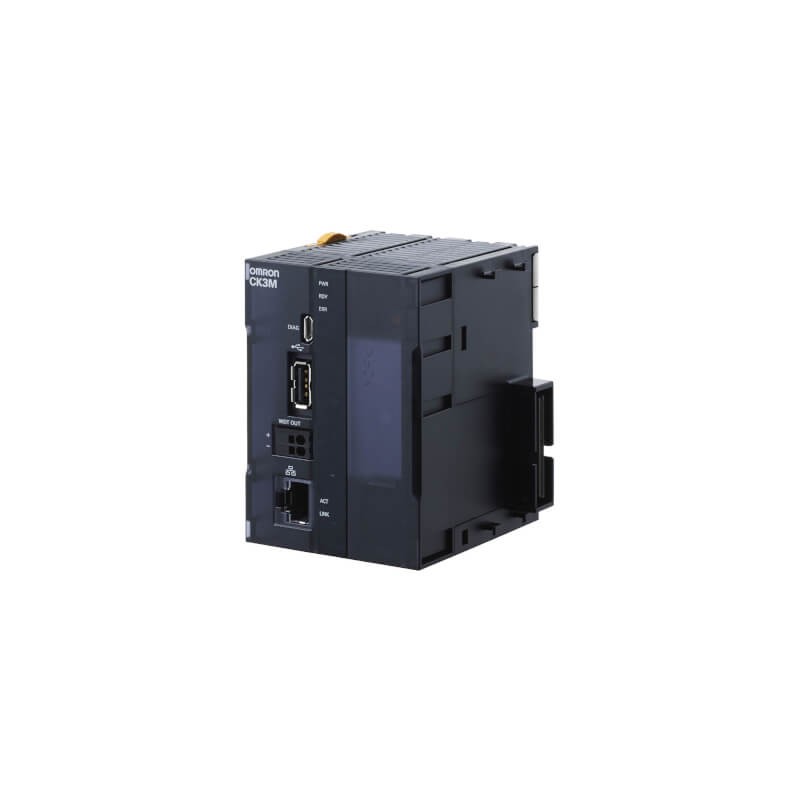

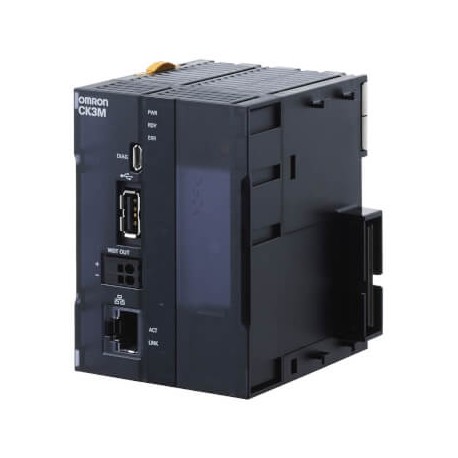

CK3M-CPU101 CK3M0004M CK3MCPU101 OMRON CK3M ЦП, 1 ГБ ОЗУ, 1 ГБ Флэш-памяти, Не EtherCAT. Up to two axis inte..
CK3M-CPU101
CK3M0004M
CK3MCPU101
OMRON
CK3M ЦП, 1 ГБ ОЗУ, 1 ГБ Флэш-памяти, Не EtherCAT. Up to two axis interface units can be connected. Expansion units can be connected
Процессор CK3M, 1 ГБ ОЗУ, 1 ГБ флэш-памяти, без EtherCAT. Можно подключить до двух интерфейсных блоков вала. Можно подключать модули расширения.
Программируемые логические контроллеры (ПЛК) > Модуль центрального процессора ПЛК
Комплексная автоматизация > CK3M Многоосевой контроллер
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON
Best sellers
▲Описание
▲Программируемые многоосевые контроллеры (PMAC) CK3M
- Локальные оси для достижения прецизионной точности наноуровня
- Сверхскоростное синхронное управление (50 мкс/5 осей)
- Пользовательские алгоритмы контуров регулирования сервосистем
- Возможность использования приводов и энкодеров разных производителей
- Возможности программирования на G-кодах, ANSI C или специализированном языке программирования
- EtherCAT обеспечивает гибкую конфигурацию
- Модульный дизайн и монтаж на DIN-рейку
Модульный дизайн
Модульная конструкция позволяет свободно комбинировать CK3M с одно- или двухосевыми интерфейсными модулями, что гарантирует превосходную универсальность применения.
Power PMAC IDE (интегрированная среда разработки)
- На базе Microsoft® Visual Studio®
- ANSI C или специализированный язык программирования
- Простая настройка
- Простое конфигурирование
- Поиск и устранение неисправностей
- Программа отладки
Комплексная кинематика
Сложными механизмами можно управлять с помощью матричной обработки и преобразования пространства. Благодаря кинематическим функциям легко можно реализовать такие специальные применения, как, например, позиционирование зеркала телескопа-гексапода.
Leveraging features for accurate machining application
G-код
Стандартный интерпретатор G-кода RS-274. Подпрограммы пользователя позволяют применять G-, M-, T- и D-коды в соответствии с задачей. Возможность адаптации синтаксиса для работы с любым программным обеспечением CAD/CAM.
Коррекция на режущий инструмент в формате 2D/3D
Компенсация диаметра и формы инструмента, точно отвечающая точке резания, указанной в G-коде.
Быстрый процессор и большой программный буфер
Быстрый процессор может обрабатывать более 10 000 блоков в секунду и программы обработки деталей до 1 ГБ.
Возврат по пройденной траектории (Block Retrace)
Траектория движения может быть изменена на обратную для отвода инструмента из области резания по пройденной траектории.
Усовершенствованный предварительный просмотр блока (Lookahead)
Инструкции в буфере анализируются заранее, перемещения корректируются и оптимизируются по скорости и ускорению, обеспечивая повышение производительности.
Управление наклоном инструмента (Tangent tool management)
Для ориентации инструмента относительно траектории движения возможно управление углом наклона.
Ordering information
Systemconfiguration
Standard Models
CPUUnits
| Product name | Memory capacity | EtherCAT® port | Max. no. of controlled axes via EtherCAT® port | Expansion | Order code |
|---|---|---|---|---|---|
| CK3M-CPU1⬜1 CPU Unit 2 The end cover unit CK3W-TER11 is included with the CPU unit. | RAM: 1 GB Built-In flash memory: 1 GB | None | – | Up to two axial interface units can be connected Expansion units can be connected | CK3M-CPU101 |
| EtherCAT®: 1 port (DC sync) | 4 | CK3M-CPU111 | |||
| 8 | CK3M-CPU121 |
Axial Interface Units
| Product name | Amplifier interface | Pulse output | Encoder interface | Output type | Order code |
|---|---|---|---|---|---|
| Axial Interface Unit for CK3M-CPU1⬜1 | DA output (Filtered PWM) | Method: Pulse + directionor phase difference Type: Line driver | Pulse encoder Serial encoder | NPN type | CK3W-AX1414N |
| DA output (True DAC) | CK3W-AX1515N | ||||
| DA output (Filtered PWM) | PNP type | CK3W-AX1414P | |||
| DA output (True DAC) | CK3W-AX1515P |
Power Supply Unit
| Product name | Specifications | Order code |
|---|---|---|
| Power Supply Unit for CK3M-CPU1⬜1 | Rated output voltage: 5 VDC, maximum outputcurrent: 8 A | CK3W-PD048 |
Accessories
| Item | Specifications | Order code |
|---|---|---|
| EtherCAT junction slaves | 3 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.08 A | GX-JC03 |
| 6 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.17 A | GX-JC06 | |
| USB memory | 2 GB | FZ-MEM2G |
| 8 GB | FZ-MEM8G | |
| End cover | End cover for CK3M CPU unit (Provided withthe CPU unit) | CK3W-TER01 |
| DIN track | Length: 0.5 m; height: 7.3 mm | PFP-50N |
| Length: 1 m; height: 7.3 mm | PFP-100N | |
| Length: 1 m; height: 16 mm | PFP-100N2 | |
| End plate to secure the unitson the DIN rail | PFP-M (2 pcs) | |
Computer software
| Item | Description |
|---|---|
| Power PMAC IDE 2 Power PMAC IDE version 4.0or higher is needed. | This computer software is used to configurethe controller, create user programs and debug programs. Thisis a free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 SDK | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you want to customize the HMI screen. The productcontains extension source codes used for customization. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 Runtime | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you do not customize the HMI screen. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| EC Engineer | This computer software is used to configureand monitor the EtherCAT network by using the controller as theEtherCAT master. This is a free software, contact your OMRONrepresentative for information on how to procure. |
| Характеристика | Значение |
|---|---|
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Model (EF000010) | Modular |
| Voltage type (supply voltage) (EF002991) | DC |
| Type of memory (EF002996) | FLASH |
| Radio standard UMTS (EF008525) | No |
| Supporting protocol for EtherCAT (EF017564) | Yes |
| Supporting protocol for other bus systems (EF003062) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| IO link master (EF007298) | No |
| Rack-assembly possible (EF007018) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for IEC 60870 (EF016069) | No |
| Supporting protocol for EtherNet/IP (EF007521) | Yes |
| Supporting protocol for DNP3 (EF016068) | No |
| Radio standard GSM (EF008524) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for IEC 61850 Ethernet (EF015389) | No |
| Suitable for rail mounting (EF003972) | Yes |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| System accessory (EF004118) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Radio standard GPRS (EF008523) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class I (EF017622) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for TCP/IP (EF003050) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Additional program memory possible (EF003029) | Yes |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Radio standard Bluetooth (EF007178) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| With optical interface (EF003028) | No |
| With display (EF000458) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Supporting protocol for ASI (EF003051) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Memory size (EF002997) | 2000000 kByte |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of relay outputs (EF007348) | 0 |
| Number of HW-interfaces USB (EF003025) | 1 |
| Width (EF000008) | 63.2 mm |
| Number of digital inputs (EF001992) | 0 |
| Depth (EF000049) | 80 mm |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of analogue inputs (EF001994) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of digital outputs (EF001993) | 0 |
| Number of HW-interfaces industrial Ethernet (EF003020) | 1 |
| Number of analogue outputs (EF001995) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Height (EF000040) | 90 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG OMRON RU.pdf | 70 Mbytes |
|
| CK3M-CPU101 CK3MCPU101 CK3M0004M r196_ck3m_brochure_en.pdf | 2 Mbytes |
|
| CK3M-CPU101 CK3MCPU101 CK3M0004M ck3m_cpu_datasheet_en.pdf | 4 Mbytes |
|
