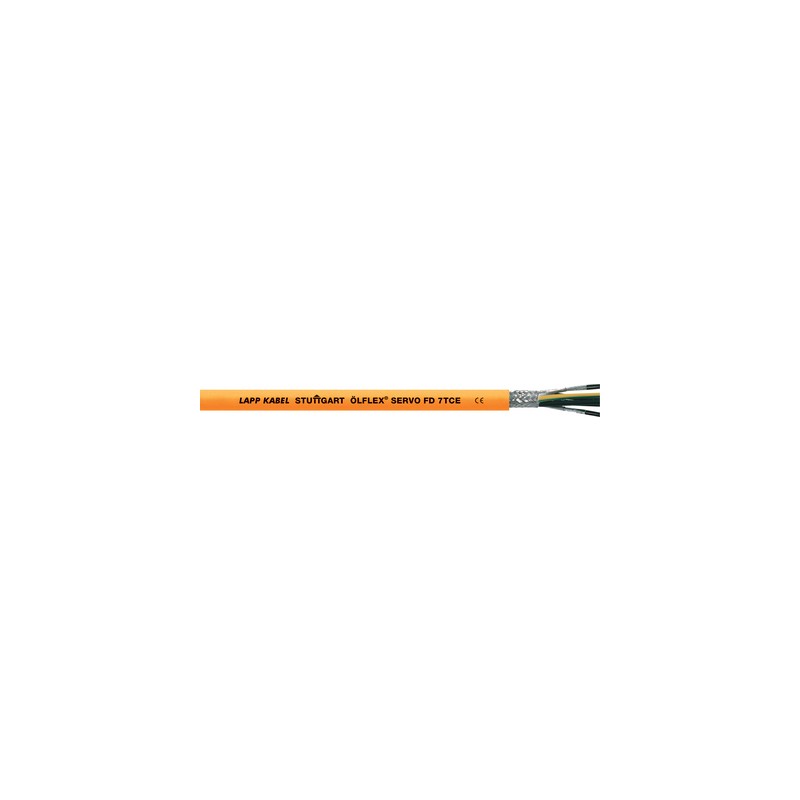

700751 LAPP СЕРВОПРИВОД ÖLFLEX FD 7TCE 4G14AWG

Преимущества

• Сертификация сразу по нескольким стандартам предоставляет универсальные возможности применения, уменьшает разнообразие деталей и сокращает расходы
• TC-ER и гибкие кабели питания двигателя подходят для открытой прокладки на полках, а также статического и гибкого применения в промышленных станках с тем же самым проводом
• Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)
• Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большей длиной
• Стойкие к смазочным материалам на основе минеральных масел, к разбавленным кислотам, к водным щелочным растворам и к другим химическим соединениям.
• Идеально подходит для производителей станков и промышленного оборудования на экспорт благодаря соответствию североамериканскому стандарту NEC (National Electrical Code)

Области применения

• Для соединения электродвигателя и серворегулятора
• В буксируемых кабельных цепях или подвижных частях оборудования
• Фиксированная открытая прокладка на платформе и между платформой и станком по стандарту NEC
• Промышленное оборудование и станки
• Линейные роботы, манипуляторы
• Сборочные и производственные линии,
  во всех типах машин

Характеристики

• Маслостойкие (UL OIL RES I & II)
• Исполнение, не распространяющее горение, согласно CSA FT4;
  Тест на вертикальную воспламеняемость UL
• -40°C Cold Bend; -25°C Cold Impact; 90°C Wet or Dry
• Sunlight resistant (устойчив к УФ-излучению)
• Direct burial (допускает конечный монтаж в соответствии со стандартами США)
• С низкой ёмкостью

Стандарты / Сертификаты соответствия

• UL TC-ER (неизолированный участок) по UL 1277
• Гибкий кабель питания двигателя, согласно UL 2277
• Класс 1, раздел 2 согласно ст. 501 NEC
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4
• Для применения в буксируемых кабельных цепях. Пожалуйста, соблюдайте указания в приложении Т3 каталога

Конструкция

• Жилы из тончайших медных проволок
• Изоляция жил: Композиция EPR
• Индивидуальная конструкция в зависимости от артикула: силовые жилы с/без одной/двух экранированных пар усправления скрченных между собой
• Обмотка лентой флис
• Оплётка из медных луженых проволок
• Оболочка: Специально разработанный термопластичный эластомер, оранжевый

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: кабели силовые

Маркировка жил

• Силовые жилы: черные с маркировкой U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE жила заземления
• дополнительно с 1 парой управления: черная, белая или с 2 парами управления: черные жилы с белыми цифрами 5, 6, 7, 8

Сертификаты соответствия

• США: UL TC-ER, Flexible Motor Supply Канада: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Конструкция жилы

• Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6

Минимальный радиус изгиба

• Подвижное применение: от 7,5 x D
• Неподвижное применение: 5 х D

Номинальное напряжение

• UL TC: 600V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 В

Испытательное напряжение

• Жила/жила: 4000 В
• Жила/экран: 2 кВ

Жила заземления

• G = с ж/з жилой заземления

Tемпературный диапазон

• Подвижный монтаж: от -5 °C до +90 °C
  Неподвижная прокладка: от -40 °C до +90 °C

Циклы изгибов и рабочие параметры

• См. таблицу товаров A2-1 в приложении к нашему онлайн-каталогу
