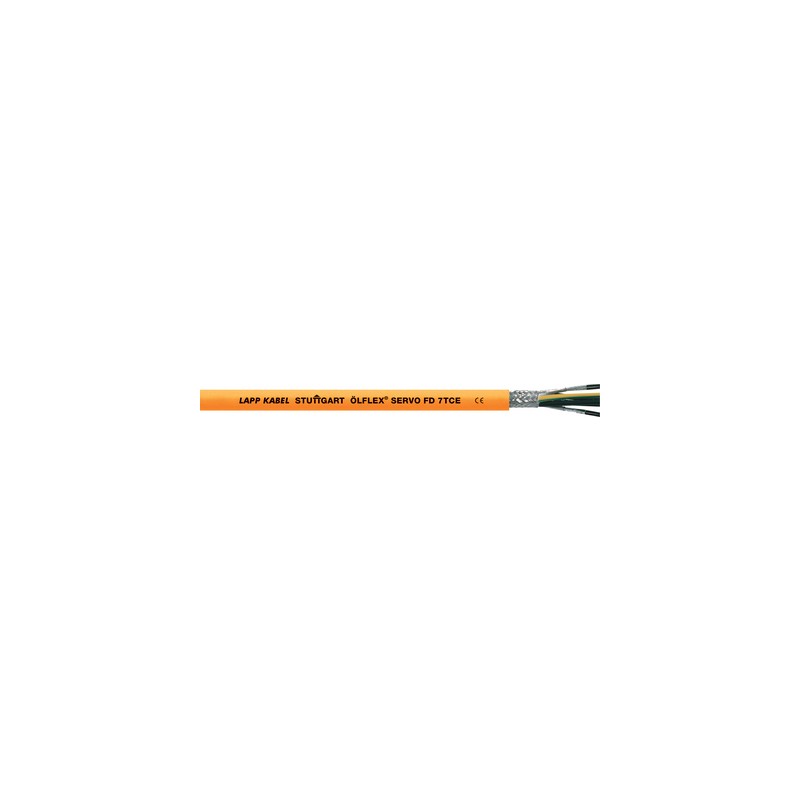

700751 LAPP ÖLFLEX SERVO FD 7TCE 4G14AWG

Vantaggi

• La certificazione multi-standard offre possibilità di impiego universali, riduce le varietà dei componenti ed i costi
• Le omologazioni TC-ER e Flexible Motor Supply Cable consentono la posa diretta su passerelle per cavi nonché l’impiego statico e flessibile in macchine industriali con un solo cavo
• Riduzione dei costi di installazione grazie alla posa libera non necessitando di guaine e canaline
• La costruzione a bassa capacità consente lunghezze del cavo maggiori tra convertitore e azionamento
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche
• Ideale per costruttori di apparecchiature e macchinari orientati all’export grazie alle approvazioni che trovano perfetta corrispondenza con il NEC (National Electrical Code) nordamericano

Applicazione

• Cavo di collegamento tra l'azionamento e il motore
• Per catene portacavi o parti di macchine in movimento
• Posa fissa, aperta e diretta su e tra passerelle per cavi e macchina a norma NEC
• Macchine industriali e macchine utensili
• Robot cartesiani, impianti automatici di movimentazione
• Catene di montaggio, linee di produzione e macchinari industriali di vario genere

Caratteristiche del prodotto

• Resistente agli oli secondo UL OIL RES I & II
• Autoestinguente secondo CSA FT4;
  UL Vertical-Tray Flame Test
• -40°C Cold Bend; -25°C Cold Impact; 90°C Wet or Dry
• Sunlight resistant (resistente ai raggi UV)
• Direct burial (posa fissa interrata secondo la normativa US)
• Bassa capacità

Norm references / Approvals

• UL TC-ER (exposed run) per UL 1277
• Cavo Motor Supply flessibile secondo UL 2277
• Class 1 Division 2 secondo NEC articolo 501
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

• Fili extra-sottili in rame nudo
• Isolamento del conduttore: mescola EPR
• Versioni differenti in base all’articolo: conduttori di potenza con o senza 1 o 2 coppie di segnale singolarmente schermate e twistate tra loro a passo corto
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina esterna: elastomero termoplastico speciale (TPE), arancione

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrizione classe ETIM 5.0: cavo di potenza a bassa tensione

Codice di identificazione dei conduttori

• Conduttori di potenza: neri con marcatura U/L1/C/L+; V/L2; W/L3/D /L-; conduttore di terra giallo/verde
• Versioni con una coppia di comando: nero; bianco
  Due coppie di comando: nero con numerazione bianca: 5,6,7,8

Certificazioni

• USA: UL TC-ER, Flexible Motor Supply Canada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Cordatura conduttori

• Fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6

Raggio minimo di curvatura

• Posa mobile: da 7,5 x diametro esterno
• Posa fissa: 5 x diametro esterno

Tensione Nominale (V)

• UL TC: 600V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Tensione di prova

• conduttore/conduttore: 4 kV
• conduttore/schermo: 2 kV

Conduttore di terra

• G = con conduttore giallo/verde

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Campo di temperatura

• Mobile: da -5°C a +90°C
  Posa fissa: da -40°C a +90°C
