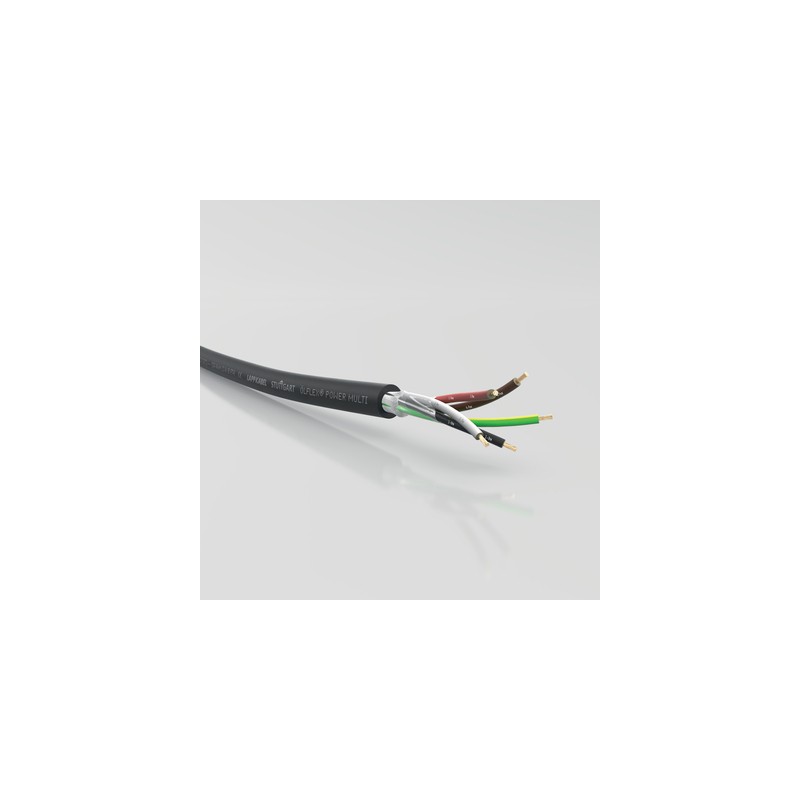

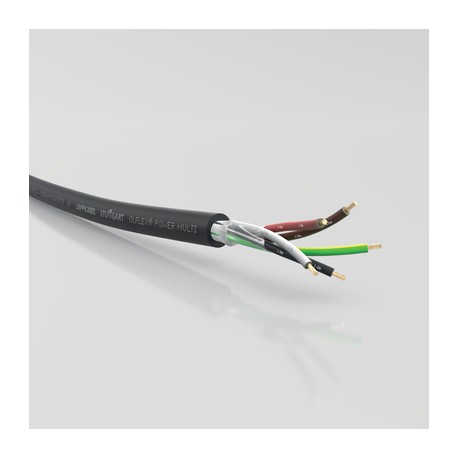

611803 LAPP ÖLFLEX МОЩНОСТЬ МУЛЬТИ 3G18AWG

Преимущества

• Пригодность для различных типов операций и местоположений в США в соответствии с NFPA / NEC под одним номером детали LAPP, благодаря спискам UL (UL) STOOW и (UL) TC, или TC-ER, а также благодаря дизайну и характеристикам, связанным с этими списками
• Помимо незащищенной укладки на лоток в США благодаря листингу TC(-ER): ... дополнительные, нормативно определенные, незащищенные методы проводки в США статей NEC, связанных с приложением, благодаря (UL) листингу STOOW / Extra-hard использование Flexible Cord

Область применения

• Промышленное оборудование, машиностроение в США
• Незащищенная работа 600 В на кабельном лотке в США, в т.ч. 6 футов Открытый пробег укладки секций для версии с не менее 3 проводниками
• В соответствии со статьей 400 NEC/NFPA 70: Общее использование разрешено в США и общее использование не разрешено для всей группы гибких шнуров и гибких кабелей в соответствии с UL 62;
  Эксплуатационные ставки и ограничения для гибких шнуров в специальных приложениях в соответствии с другими статьями NEC, такими как 501 (Класс I Местоположения), 422 (Бытовая техника) или 520 (конкретные места для воспроизведения и производства развлечений) и т. Д.
• Кроме того, типичные места в США, как указано в соответствующей стандартизации установки в США (например, NEC / NFPA 70): шнур питания для оборудования, покрасочных камер, приборов, заводских установок (схема филиала), любое подключение питания на установке, для подключения к используемому питанию или комплекта удлинителя
• Во взрывоопасных местах в США в соответствии с главой 5 НПВ/NFPA 70: классы I-III, подклассы 1 и 2 каждый, плюс искробезопасные цепи, учитывая:
  - положения о конструкции кабелей, типе кабеля, установке, применении в главе 5 NEC (особенно: статьи 500-504);
  - Конструкция этого кабеля, одобрения, идентификация компонентов

Особенности продукта

• Высокопиренный FT4
• Высокая маслостойкость OIL RES I/II
• Протестированная устойчивость к солнечному свету по UL 1277, UL 62, UL 2556 с точки зрения устойчивости к ультрафиолетовому излучению
• Протестировано на незащищенное, прямое захоронение в США согласно UL 1277

Ссылки на нормы / Утверждения

• Сертифицирован UL по UL 1277 для использования TC 600V в США, при условии индивидуальной сторонней проверки: как правило, UL Type TC (Tray Cable), и по крайней мере для 3 или более проводников TC-ER (Tray Cable for Exposed Run) в дополнение [UL CCN: QPOR; Номер файла UL: E171371]
• Сертифицирован UL по UL 62 для использования STOOW в США, при условии индивидуальной сторонней проверки: UL Type STOOW (Extra-hard usage Flexible Cord) [UL CCN: ZJCZ; Номер файла UL: E146118]
• Сертифицирован UL в соответствии с CSA C22.2 No 239 и CSA C22.2 No 230 для возможного использования CIC/TC в Канаде при условии индивидуальной проверки третьей стороной: c(UL) CIC/TC FT4 [UL CCN: QPOR7; Номер файла UL: E171371]
• Сертифицирован UL в соответствии с CSA C22.2 No 49 для использования STOOW в Канаде, при условии индивидуальной сторонней проверки: c(UL) STOOW [UL CCN: ZJCZ7; Номер файла UL: E146118]
• Сертифицирован CSA в соответствии с CSA C22.2 No 210 для использования AWM в Канаде, при условии индивидуальной сторонней проверки: CSA AWM II A / B FT4

Макияж продукта

• Тонкопроволочная нить из голых медных проводов
• Специально разработанная изоляция из ПВХ
• Прочная черная оболочка из специально разработанного термопластичного полимера для повышения срока службы

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC001578
• ETIM 5.0 Описание класса: Гибкий кабель

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC001578
• ETIM 6.0 Описание класса: Гибкий кабель

Основной идентификационный код

• - цветные проводники с цифрами, плюс заземление зеленого/желтого цвета (ширина полосы 30%);
  - Только для 2-проводникового кабеля: нет зеленого / желтого заземления
  - Пример 3 проводников:
  ЧЕРНЫЙ дирижер: "1 - ONE"
  БЕЛЫЙ дирижер: "2 - ДВА"
  ЗЕЛЕНЫЙ/ЖЕЛТЫЙ дирижер: Без цифр
• - Цветовой код:
  2C: Черный, Белый
  3C: черный, белый, зелено-желтый
  4C: черный, белый, красный, зелено-желтый
  5C: черный, белый, красный, коричневый, зелено-желтый
  6C или более: черный с белыми номерами, за исключением включенного зелено-желтого грунта

Скрутка проводников

• Тонкий провод согласно DIN EN 60228 (VDE 0295), класс 5 / IEC 60228 класс 5

Минимальный радиус изгиба

• Установка: 4 x наружный диаметр

номинальное напряжение

• UL/CSA TC/STOOW: 600 В
• МЭК U0/U: 300/500 В

испытательное напряжение

• 2000 В

Защитный проводник

• G = с защитным проводником GN-YE

Диапазон температур

• UL/CSA TC: от -25°C до +90°C;
• Случайное изгибание / Северная Америка: от -25 ° C до + 105 ° C;
  Фиксированная установка / Северная Америка: от -40 °C до 105 °C
