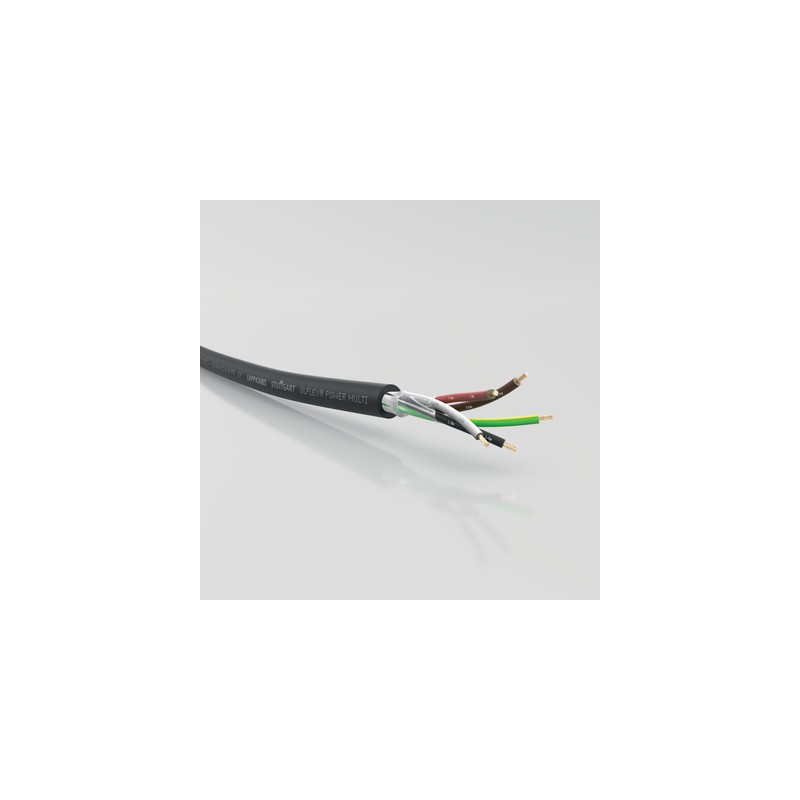

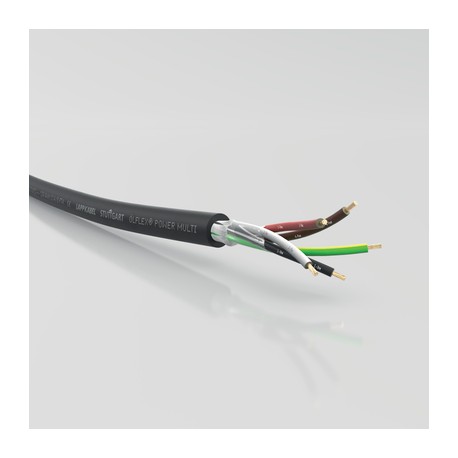

611803 LAPP ÖLFLEX POWER MULTI 3G18AWG

Nutzen

• Einsetzbarkeit für verschiedene Verlege-Arten und -Orte in den USA nach NFPA/ NEC unter einer LAPP-Artikelnummer, dank UL-Listings (UL) STOOW und (UL) TC bzw. TC-ER sowie dank Aufbau & Eigenschaften, die mit diesen Listings verknüpft sind
• Abgesehen von ungeschützter Verlegung auf Pritsche in den USA dank TC(-ER) Listing: ...weitere, normativ ausdefinierte Möglichkeiten ungeschützter Verlegung in den USA nach anwendungsspezifischen NEC Articles dank (UL)-Listing STOOW/ Extra-hard usage Flexible Cord

Anwendungsgebiete

• Industriemaschinen, Anlagenbau in den USA
• Ungeschützter 600V-Betrieb auf Kabelpritsche in den USA, einschl. 1,8m-Exposed-Run-Sektionen für Versionen mit mindestens 3 Adern
• Gemäß Article 400 des NEC/ NFPA 70: Generell erlaubte Anwendungsfelder in den USA und generell verbotene Anwendungsfelder für die Bauarten-Gruppe aller Flexible Cords und aller Flexible Cables nach UL 62;
  Anwendungsgebote und -einschränkungen für Flexible Cords in Spezialanwendungen nach weiteren NEC Articles, z. B. 501 (Class I Locations), 422 (Appliances) oder 520 (Bestimmte Orte für Aufführung und Produktion von Entertainment), etc.
• Weitere typische Orte in den USA, gemäß Vorgaben anzuziehender US-Installations-Standards (z. B. NEC/ NFPA 70): Leitung zum Starkstrom-Anschluss von Betriebsmitteln, Lackieranlagen, Geräte, Fabrikverlegungen (Endverbraucherstromkreise), div. Starkstromverbindungen in industrieller Umgebung, für Anschluss-/ Verlängerungs-Starkstromkonfektionen
• In explosionsgefährdeten Bereichen in den USA, nach Kapitel 5 des NEC/ NFPA 70: Class I, II und III, jeweils Division 1 und 2, sowie eigensichere Stromkreise, unter Beachtung von:
  - Vorgaben in Kapitel 5 des NEC (v.a.: Articles 500 - 504) bzgl. Leitungsaufbau, Leitungsbauart, Verlegung, Anwendung;
  - Aufbau, Zertifizierung, Kennzeichnung dieser Leitungskomponente

Produkteigenschaften

• Erhöht flammwidrig FT4
• Erhöht ölbeständig OIL RES I/II
• UV-beständig, getestet nach sunlight resistant test gemäß UL 1277, UL 62, UL 2556
• Getestet auf ungeschützte, direkte Erdverlegbarkeit in den USA (direct burial) nach UL 1277

Norm-Referenzen / Zulassungen

• Zertifiziert durch UL nach UL 1277 für individuell durch Drittstelle zu prüfenden TC-600V-Einsatz in den USA: Grundsätzlich UL Type TC (Tray Cable) und für mindestens 3 oder mehr Adern zusätzlich TC-ER (Tray Cable for Exposed Run) [UL CCN: QPOR; UL File No.: E171371]
• Zertifiziert durch UL nach UL 62 für individuell durch Drittstelle zu prüfenden STOOW-Einsatz in den USA: UL Type STOOW (Extra-hard usage Flexible Cord) [UL CCN: ZJCZ; UL File No.: E146118]
• Zertifiziert durch UL nach CSA C22.2 No. 239 und CSA C22.2 No. 230 für individuell durch Drittstelle zu prüfenden CIC/TC-Einsatz in Kanada: c(UL) CIC/TC FT4 [UL CCN: QPOR7; UL File No.: E171371]
• Zertifiziert durch UL nach CSA C22.2 No. 49 für individuell durch Drittstelle zu prüfenden STOOW-Einsatz in Kanada: c(UL) STOOW [UL CCN: ZJCZ7; UL File No.: E146118]
• Zertifiziert durch CSA nach CSA C22.2 No. 210 für individuell durch Drittstelle zu prüfenden Einsatz in Kanada: CSA AWM II A/B FT4

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Isolierhülle aus speziell konzipiertem PVC
• Mantel, schwarz, aus speziell konzipiertem, thermoplastischen Polymer mit verbesserter Langlebigkeit

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• - Farbige Adern, nummeriert, Plus Schutzleiter in GN/GE (30 % Streifenbreite);
  - Nur für zweiadrige Ausführung: Ohne Schutzleiter
  - Beispiel 3 Adern:
  SCHWARZE Ader: "1 - ONE"
  WEIßE Ader: "2 - TWO"
  GN/GE-Ader: Ohne Nummer
• - Aderfarbcode:
  2 Adern: Schwarz, Weiß
  3 Adern: Schwarz, Weiß, Grüngelb
  4 Adern: Schwarz, Weiß, Rot, Grüngelb
  5 Adern: Schwarz, Weiß, Rot, Braun, Grüngelb
  6 Adern oder mehr: Schwarz mit weißen Nummern, außer der enthaltene GN/GE-Schutzleiter

Leiteraufbau

• Feindrähtig nach DIN EN 60228 (VDE 0295), Klasse 5 / IEC 60228 class 5

Mindestbiegeradius

• Installation: 4 x Außendurchmesser

Nennspannung

• UL/CSA TC/STOOW: 600 V
• IEC U₀/U: 300/500 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• UL/CSA TC: -25°C bis +90°C;
• Gelegentlich bewegt/ Nordamerika: -25°C bis +105°C;
  Fest verlegt/ Nordamerika: -40°C bis +105°C
