2170933 LAPP ЭФИРЛАЙН PN Cat.5e YY

Преимущества

• Для применения в помещениях с сухой или влажной средой
• Экранированные, защита от помех
• Кабели для Industrial Ethernet для применения в экстремальных условиях эксплуатации
• 2-х парные: 10/100 Mбит/с для промышленного Ethernet

Области применения

• Для разводки в горизонтальной и вертикальной подсистеме в промышленных условиях по EN 50173-3
  ISO/IEC 24702
• Машиностроение, приборостроение, монтаж распределительных электрошкафов
• Подходят для сетей EtherCAT и EtherNet/ IP
• ETHERLINE® TRAY ER PN Y FC: прокладка в открытые кабельные каналы без защитных рукавов

Характеристики

• Неподвижное применение
• CAT.5
• FC: «Fast Connect», конструкция кабеля для быстрого соединения
• ETHERLINE® Y FC, ETHERLINE® YY, ETHERLINE® TRAY ER PN Y FC : не распространяют горение в соотв. с CSA FT-4

Стандарты / Сертификаты соответствия

• Не распространяет горение согл. IEC 60332-1-2
• ETHERLINE® Y FC с разрешением PLTC и AWM Style 21694
• ETHERLINE® PN
  Cat.. 5e YY с UL CMG
• ETHERLINE® PN
  Cat.. 5e Y с UL CMX
• ETHERLINE® TRAY ER PN Y FC с PLTC ER одобрением

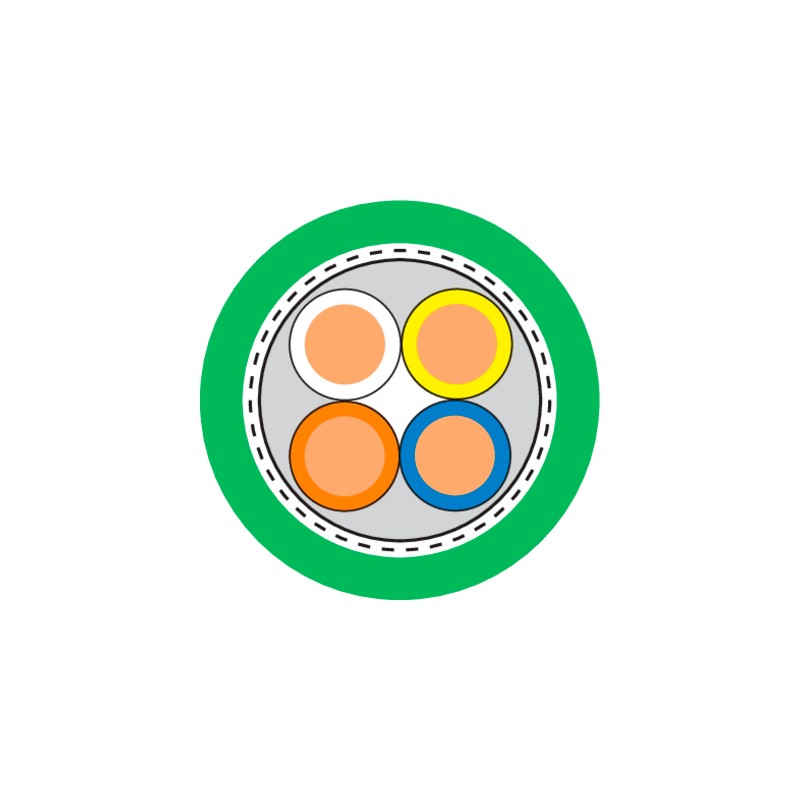

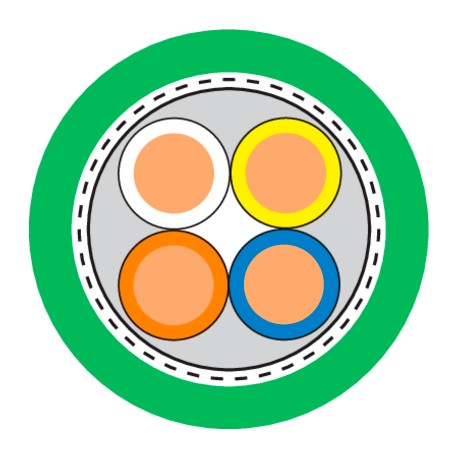

Конструкция

• Вариант для наружной прокладки: Цвет: черный (аналогичен RAL 9005)
• Однопроволочная медная жила сеч. AWG22
• Изоляция жил: полиэтилен
• Жилы скручены в звёздную четвёрку
• Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
• Оболочка: ПВХ
• Цвет: зеленый (аналогичен RAL 6018)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Рабочее пиковое напряжение

• (не для силовых цепей)
  125 В

Минимальный радиус изгиба

• См. техпаспорт

Испытательное напряжение

• См. техпаспорт

Волновое сопротивление

• ном. 100 Ом согласно IEC 61156-5

Tемпературный диапазон

• См. техпаспорт
