2170933 LAPP ETHERLINE PN Cat.5e YY

Vantaggi

• Adatto all'impiego in ambienti asciutti o umidi
• Schermato contro le interferenze
• Possibilità di impiego per Industrial Ethernet in ambienti industriali gravosi
• 2 coppie: 10/100 Mbit/s per Industrial Ethernet

Applicazione

• Adatto al cablaggio industriale secondo EN 50173-3 ISO/IEC 24702
• Cablaggio di macchine, apparecchi e quadri elettrici
• Idoneo ad applicazioni EtherCAT e EtherNet/IP
• ETHERLINE® TRAY ER PN Y FC: per l'installazione in passerelle aperte senza tubazioni

Caratteristiche del prodotto

• Posa fissa
• CAT.5-Performance
• FC: cavo "Fast Connect"
• ETHERLINE® Y FC, ETHERLINE® YY, ETHERLINE® TRAY ER PN Y FC : autoestinguente secondo CSA FT-4

Riferimenti normativi/approvazioni

• Autoestinguente secondo IEC 60332-1-2
• ETHERLINE® Y FC con approvazione PLTC e AWM Style 21694
• ETHERLINE® PN Cat.5e YY con UL CMG
• ETHERLINE® PN Cat.5e Y con UL CMX
• ETHERLINE® TRAY ER PN Y FC con approvazione PLTC ER

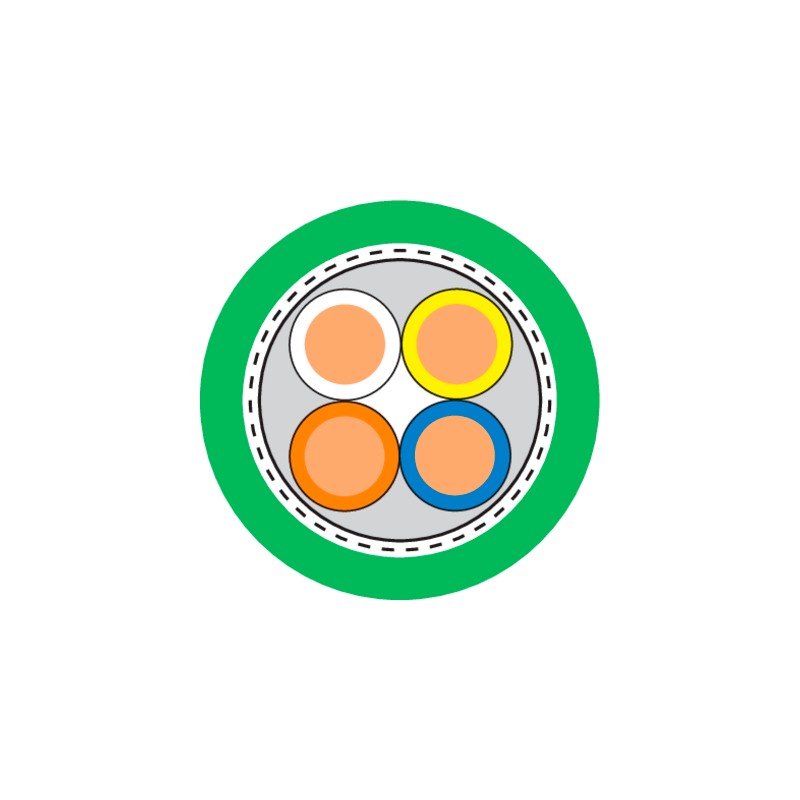

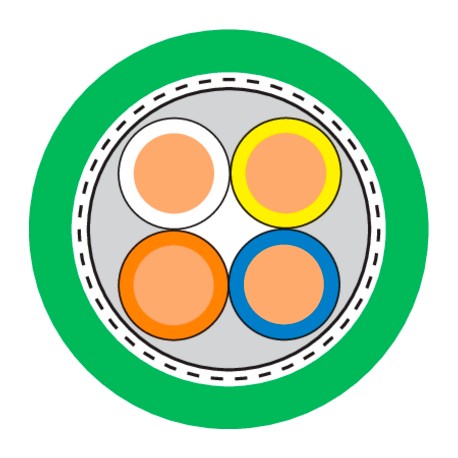

Costruzione

• Variante adatta per posa esterna: Colore nero (simile RAL 9005)
• Conduttore rigido in rame, AWG 22
• Isolamento dei conduttori: polietilene (PE)
• Cordatura a star quad
• Schermatura totale con foglio di alluminio e calza di rame stagnato
• Guaina esterna in PVC
• Colore: verde (simil RAL 6018)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• (non adatto per uso potenza) 125 V

Raggio minimo di curvatura

• Vedi Datasheet

Tensione di prova

• Vedi Datasheet

Impedenza caratteristica

• nom. 100 Ω secondo IEC 61156-5

Campo di temperatura

• Vedi Datasheet
