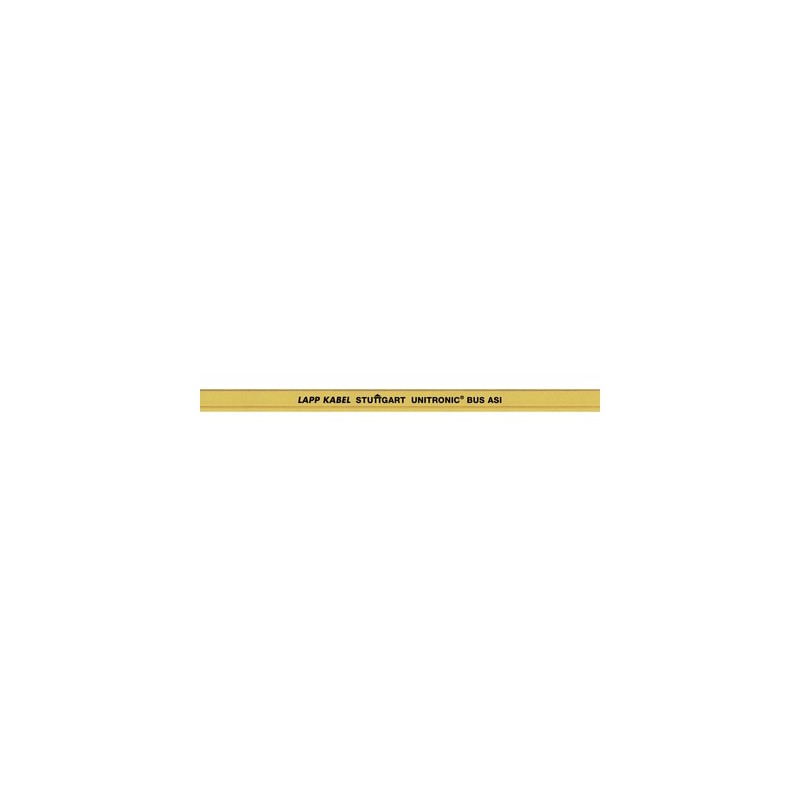

2170372 UNITRONIC BUS ASI LD (G) BK 2x2.5 LAPP Провода AS-INTERFACE для сетевых систем в пространстве поля

Преимущества

• Новый кабель BUS ASI LD 2 x 2.5 мм² (Long Distance) позволяет соединять модули, удаленные на еще большие расстояния. Дополнительное энергопотребление для AS-I можно сэкономить. Кабели BUS ASI LD совместимы с типами сеч. 1.5 мм².
• Кабели в резиновой оболочке без галогенов

Области применения

• Обмен данными на уровне датчик/исполнительный механизм
• UNITRONIC® Fieldbus
  разводка кабелей S/A (датчик/исполнительный механизм)
• Для неподвижного применения, а также для монтажа с ограниченной подвижностью при условии отсутствия растягивающих нагрузок
• Типы кабелей в оболочке из TPE маслостойкие и могут применяться во влажных средах, где на кабели воздействуют смазочно-охлаждающие жидкости.

Характеристики

• Передача данных и электроэнергии осуществляется по неэкранированным, геометрически кодированным двухжильным плоским кабелям.
• Соединение жил кабеля с модулями ASI осуществляется посредством технологии протыкания.
• Подключение датчиков к модулям ASI (модуль связи) осуществляется посредством круглых кабелей (соединительных кабелей).

Стандарты / Сертификаты соответствия

• Кабели для интерфейса AS-I соответствуют европейскому стандарту EN 50295 и международному стандарту IEC 62026-2.
• ПВХ A-версии с сертификатом UL/CSA (CMX)
• UL/CSA-типы: с сертификацией CMG c(UL)us или (UL)CL2 или AWM 300 B FT4

Конструкция

• Жила: из тонких медных лужёных проволок
• Изоляция жил (голубая и коричневая)
• Материал оболочки: резина (G), безгалогеновый термопластичный эластомер (TPE) ПВХ
• Оболочка: желтая (RAL 1023), черная (RAL 9005), красная (RAL 3000)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Рабочее пиковое напряжение

• желтый: 300 В (не для силовых цепей)
  черный: 300 В (не для силовых цепей)
  красный: 300 В

Сопротивление жилы

• 1,5 мм²: макс. 13,7 Oм/км
• 2,5 мм²: макс. 8,21 Oм/км

Минимальный радиус изгиба

• Неподвижное применение: 12 мм
• Подвижное применение: 24 мм

Испытательное напряжение

• Жила/жила: 2000 В

Tемпературный диапазон

• зависит от материала наружной оболочки:
  ПВХ: от -30 до +90 °C
  другие материалы:
  от -40 до +85 °C
• При монтаже:
  ПВХ от -20 до +90 °C
  другие материалы:
  от -30 до +85 °C
