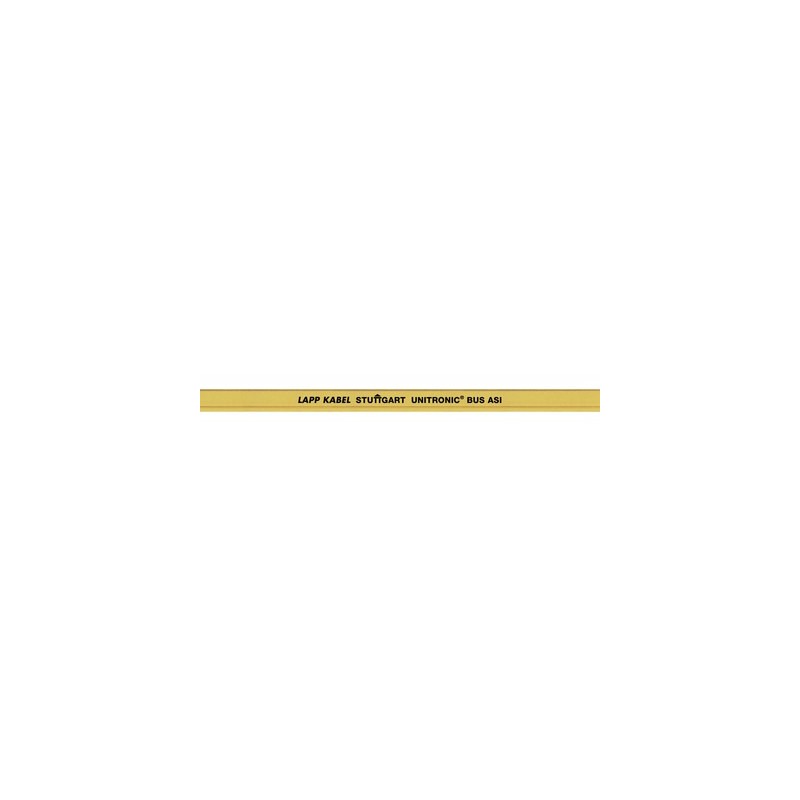

2170372 UNITRONIC BUS ASI LD (G) BK 2x2.5 LAPP Câbles AS-INTERFACE pour systèmes de mise en réseau sur le te..

Avantages

• Le nouveau BUS ASI LD 2 x 2,5 (LD = longue distance) permet même de connecter des modules éloignés. L'alimentation en courant AS-I peut être réduite. Le BUS ASI LD est rétrocompatible avec la version 1.5.
• Les versions en caoutchouc sont sans halogène.

Applications

• Communication au niveau des capteurs/actionneurs
• Câblage capteur/actionneur
• Pour une pose fixe ou une utilisation occasionnellement mobile sans guidage et non soumise à la traction
• La version TPE est dotée d'une gaine extérieure résistante aux huiles. Elle est appropriée pour les zones humides, en particulier en liaison avec les lubrifiants de refroidissement solubles dans l'eau.

Particularités

• Le signal et la puissance sont transmis par l'intermédiaire d'un câble méplat à deux conducteurs non blindés et à codage géométrique (polarité irréversible).
• La connexion du câble se fait par perforation dans les modules ASI.
• Le raccordement des capteurs au module ASI (module de couplage) se fait à l'aide de câbles ronds (câbles de raccordement)

Homologations / références de la norme

• ASI est un standard normalisé selon EN 50295 en Europe et selon IEC 62026-2 au niveau international
• La version PVC-A est homologuée UL/CSA (CMX)
• La version UL/CSA: certifiée CMG c(UL)us ou (UL)CL2 ou AWM 300V FT4

Constitution du produit

• Âme : brins fins en cuivre étamé
• Isolation du conducteur (bleu et marron)
• Matériau de la gaine extérieure : caoutchouc (G), sans halogène Élastomère thermoplastique (TPE) PVC
• Gaine extérieure : jaune (RAL 1023), noir (RAL 9005), rouge (RAL 3000)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• Jaune : 300 V (pas pour les applications à courant fort)
  Noir : 300 V (pas pour les applications à courant fort)
  Rouge : 300 V

Résistance de l'âme

• 1,5 mm² : max. 13,7 Ohm/km
• 2,5 mm² : max. 8,21 Ohm/km

Rayon de courbure minimum

• Pose fixe : 12 mm
• En utilisation mobile 24 mm

Tension d'essai

• Conducteur/Conducteur : 2000 V

Plage de température

• Selon le matériau de la gaine :
  PVC -30°C à +90°C
  Autres matériaux
  -40°C à +85°C
• À l'installation :
  PVC -20 °C à +90 °C
  Autres matériaux :
  -30 °C à +85 °C
