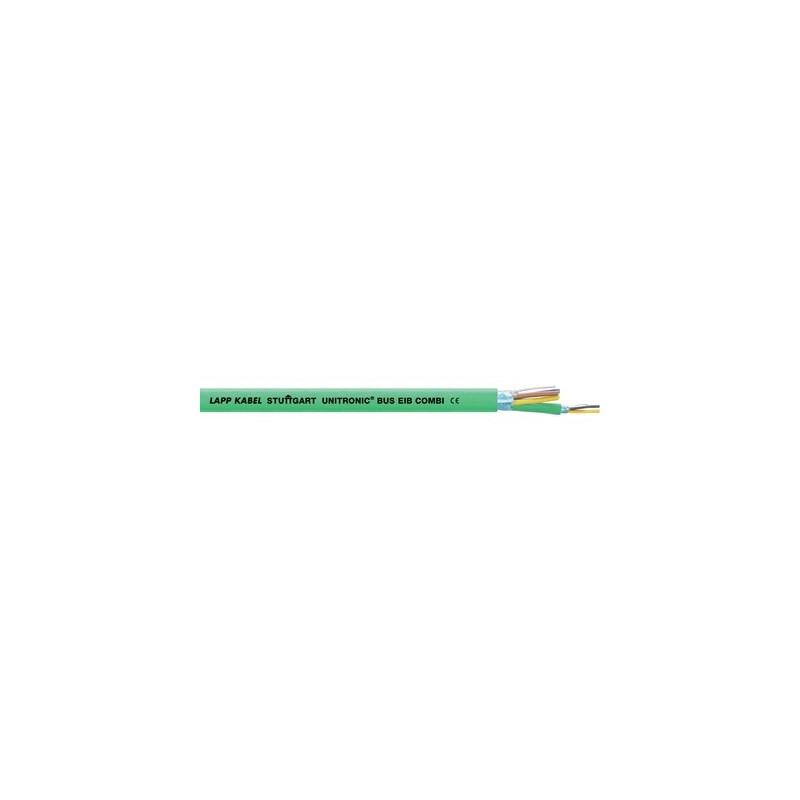

2170242 UNITRONIC BUS EIB COMBI 2X2X0,8+3X1,5 LAPP Кабель шины с оболочкой из ПВХ

Области применения

• Предназначены для систем автоматизации жизнеобеспечения зданий, например для централизованного управления освещением, отоплением, вентиляцией, приборами для кондиционирования воздуха, управлением электроэнергией, жалюзи, единой системой замков, учетом времени и т. д.
• Кабели могут быть проложены на/в/под штукатурку, также в трубах, кабельных каналах,
  в помещениях с сухой, влажной и избыточно влажной средой.
• EIB (Europäischer Installations Bus) - монтаж в основном датчиков = датчик комад (например, световые барьеры, переключатели, термостаты, инфракрасная техника, анемометры, реле времени с часовым механизмом) и из исполнительных механизмов (например, электродвигатели, нагреватели, вентиляторы, лампы, жалюзи).
• KNX-технология основана на 3-х европейских Bus-стандартах EIB, EHS (бытовая техника и электроника) и Batibus (отопление/вентиляция/кондиционирование).

Характеристики

• Передача данных осуществляется последовательно
• Bus-кабели для EIB испытываются напряжением 4 кВ (1 мин.) в воде

Конструкция

• Экранированная установочная линия MSR на базе типа J-Y(ST)Y в соответствии с DIN VDE 0815
• UNITRONIC® BUS EIBмедная жила, неизолированная, массивная 2x2x0,8: красный и черный, белый и желтый, изоляция жил: ПВХ, пленка, кашированная пластиком, внешняя оболочка: ПВХ, цвет зеленый (RAL 6017)
• UNITRONIC® BUS EIB COMBIмедная жила, неизолированная, массивная, изоляция жил: ПВХ 2x2x0,8: красный и синий, белый и желтый 3x1,5: коричневый, синий, зеленый/желтый, пленка, кашированная пластиком, внешняя оболочка: ПВХ, цвет зеленый (RAL 6017)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Рабочая емкость

• (800 Гц): макс. 100 нФ/км

Рабочее пиковое напряжение

• (не для силовых цепей)
  250 В

Сопротивление жилы

• (Сопротивление шлейфа): мак. 73,2 Ом/км

Минимальный радиус изгиба

• Неподвижная прокладка: 5-кратный наружный диаметр

Испытательное напряжение

• Жила/жила: 4000 В

Tемпературный диапазон

• Неподвижное применение: от -30 до +70 °C
