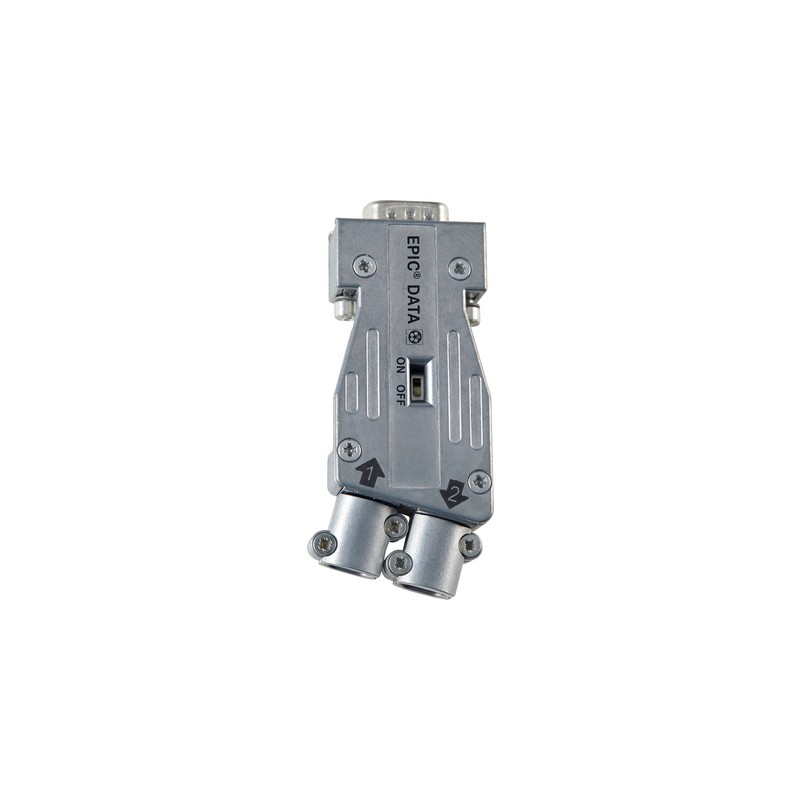

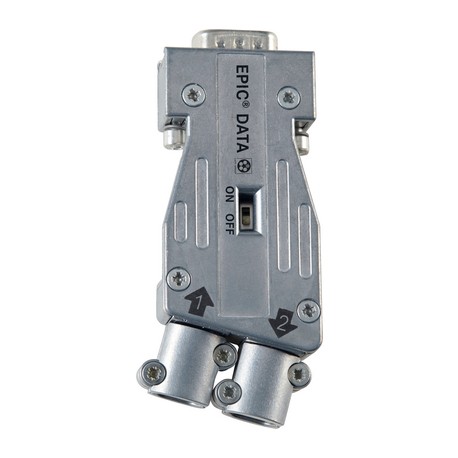

21700590 LAPP ЭД-КАН-90-ПГ-ПРО

Преимущества

• Высокая универсальность благодаря расширенному диапазону крепления кабеля
• Экономия благодаря быстрому и простому монтажу
• Прочный материл корпуса для суровых условий эксплуатации
• Для среды с повышеными ЭМС требованиями

Характеристики

• Расширенный температурный диапазон
• Высокая механическая стойкость
• Минимальное затухание при передаче
• Интегрированно BUS-прерывание
• Sub-D: Низкий сигнал CAN = вывод 2, высокий сигнал CAN = вывод 7, земля CAN = вывод 3, земля = вывод 6 (только для варианта 90°), CAN V+ = вывод 9 (только для варианта 90°) (экран = корпус)

Конструкция

• Штекер Sub-D, 9-конт., фиксирующие винты 4-40 UNC
• 360° экранирование благодаря металлическому корпусу (ZnAl)
• Внешние клеммы для кабеля (7-10 мм)
• 90° исполнение: С дополнительным SUB-D портом для программирования/диагностики ("PG")
• 90° исполнение: PG порт с неразъёмной ЭМС SUB-D защитой

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM 5.0 Class-Description: D-Sub соединитель

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001132
• Описание класса ETIM 6.0: Штекерный соединитель D-Sub

Размеры

• 63 x 45 x 18 - 90°81 x 36 x 15 - 180°
• (ДхШхВ)

Вид соединения

• Винтовое соединение

Класс защиты

• IP 30

Выходное сопротивление

• 120 Ω

Интерфейсы

• CAN-Bus station:
  D-SUB socket, 9-pin
  CAN-Bus cable:
  - screw terminals for wires 0.14 - 0.5 mm²

Допустимые условия окружающей среды

• Рабочая температура: -20°C to +70°C
