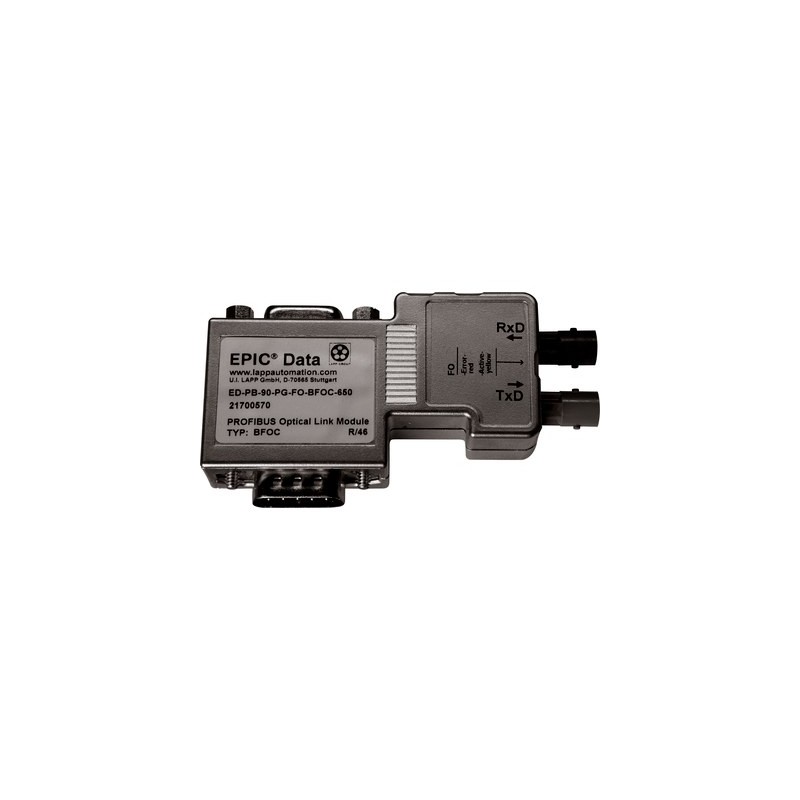

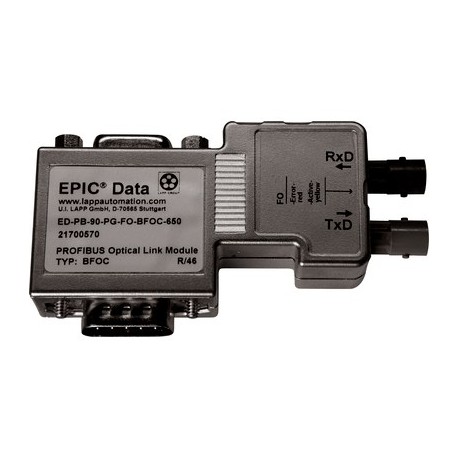

21700570 ED-PB-90-PG-FO-BFOC-650 LAPP PROFIBUS штекерный соединитель (оптический модуль)

Преимущества

• Легкое покрытие большых расстояний (PCF 250 м / POF 65 м)
• Экономия времени за счёт быстрой установки (Plug & Play)
• Гальваническая развязка проблемы с разностью потенциалов в сети PROFIBUS
• Для среды с повышеными ЭМС требованиями
• Интегрованная функция повторителя: возобновление сигнала данных

Характеристики

• Допустимые расстояния:
  волокна POF: 65 м
  волокна PCF: 250 м
• Диагностические светодиоды ( LED, синий, зеле-
  ный, красный, желтый)
• Интегрированно BUS-прерывание
• Потребляемый ток 100 mA
• Напряжение питания 5.0 В постоянного тока (от терминала)

Стандарты / Сертификаты соответствия

• IEC 61158, IEC 61784

Конструкция

• Штекер Sub-D, 9-конт., фиксирующие винты 4-40 UNC
• Повышенная электромагнитная совместимость (ЭМС) за счет металлизированного корпуса
• Исполнения с дополнительным Sub-D интерфейсом для программирования/диагностики ('PG')
• Внешний источник питания 24 В не нужен
• Соединение для оптического кабеля (волокно POF или PCF)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM 5.0 Class-Description: D-Sub соединитель

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001132
• Описание класса ETIM 6.0: Штекерный соединитель D-Sub

Размеры

• 64 мм x 40 мм x 17ммm (ДxШxВ)

Класс защиты

• IP 20

Интерфейсы

• Гнездо Sub-D, 9-конт.
  оптоволоконный кабель: POF/PCF, 650 нм

Допустимые условия окружающей среды

• Рабочая температура: 0°C to +60°C
