> >>21700570 ED-PB-90-PG-FO-BFOC-650 LAPP Connecteurs PROFIBUS module de liaison optique
Produit précédent Produit suivant

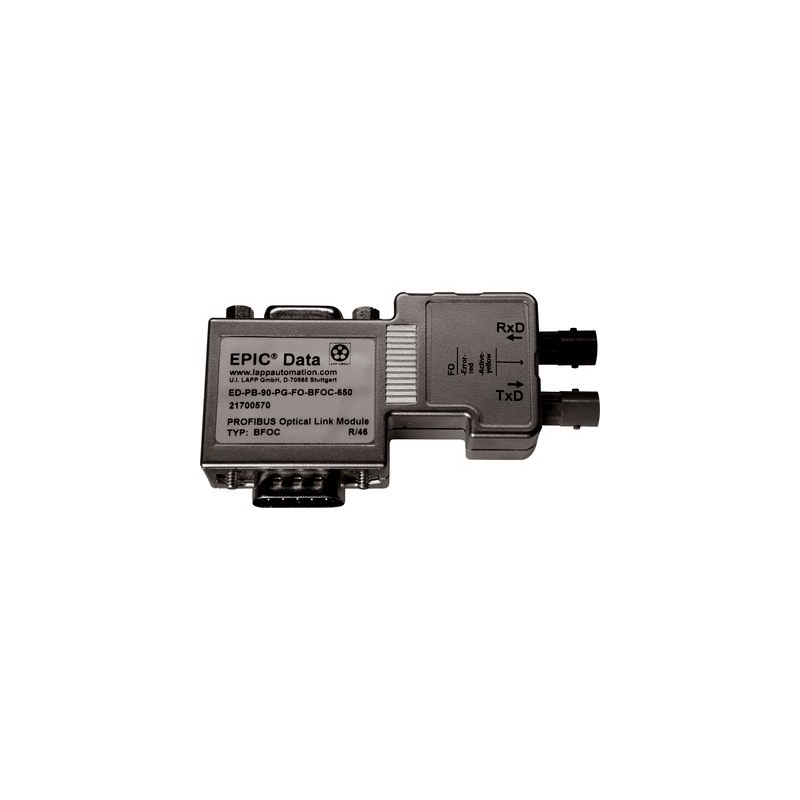

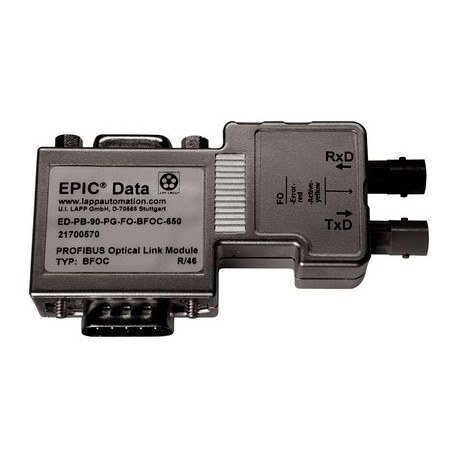

21700570 ED-PB-90-PG-FO-BFOC-650 LAPP Connecteurs PROFIBUS module de liaison optique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

21700570 ED-PB-90-PG-FO-BFOC-650 LAPP Connecteurs PROFIBUS module de liaison optique

21700570

ED-PB-90-PG-FO-BFOC-650

LAPP

Connecteurs PROFIBUS module de liaison optique

ED-PB-90-PG-FO-BFOC-650

EPIC® DATA PB Sub-D FO

Plus de détails


Installation de réseaux de communication > Connecteur Sub-D

EPIC DATA Cuivre

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Connecteur de données D-Sub (9 broches) pour PROFIBUS DP normes IEC 61158, IEC 61784, avec interface optique, fonctionnalité de répéteur et interface pour fibre optique (POF et PCF)

Répéteur PROFIBUS avec interface optique intégrée

Avantages

  • Couvre facilement les grandes distances (PCF 250 m / POF 65 m)
  • Economies grâce à un montage rapide (Plug & Play)
  • Isolation galvanique en cas de différences potentielles avec le réseau PROFIBUS
  • Pour les environnements CEM critiques
  • Fonctionnalité de répéteur intégrée : Régénération du signal de données (pente, énergie et ratio travail/repos)

Particularités

  • distance max. :
    Fibre POF : 65 m
    Fibre PCF : 250 m
  • LED de diagnostic (bleu, vert, rouge, jaune)
  • Terminaison de bus commutable intégrée
  • Consommation de courant typ. 100 mA
  • Tension d'alimentation 5,0 V DC ( fournie par le terminal )

Homologations / références de la norme

  • IEC 61158, IEC 61784

Constitution du produit

  • Connecteur Sub-D, 9 broches, vis de fixation 4-40 UNC
  • Compatibilité électromagnétique (CEM) améliorée par boîtier métallisé
  • Versions avec interface supplémentaire Sub-D pour la programmation / diagnostic ( «PG »)
  • Alimentation 24 V externe pas nécessaire
  • Connexion pour câble optique (POF ou PCF)

Classification ETIM 5

  • ETIM 5.0 Class-ID: EC001132
  • ETIM Classe 5.0 - Description : Connecteur D-sub

Classification ETIM 6

  • ETIM 6.0 Class-ID : EC001132
  • ETIM 6.0 Classe-Description : Connecteur D-Sub

Dimensions

  • 64 mm x 40 mm x 17 mm (LxPxH)

Indice de protection

  • IP 20

Interfaces

  • Prise femelle SUB-D, 9 pôles
    câble en fibre optique : POF / PCF, 650 nm

Températures ambiantes admissibles

  • Température de service: 0°C à +60°C

Datasheet - PDF

▲
Titre: Taille: Type:
21700570 ED-PB-90-PG-FO-BFOC-650 21700570 21700570_FR_LAPP_PRO210170FR.pdf 284 Kbytes 21700570 ED-PB-90-PG-FO-BFOC-650 21700570 21700570_FR_LAPP_PRO210170FR.pdf
