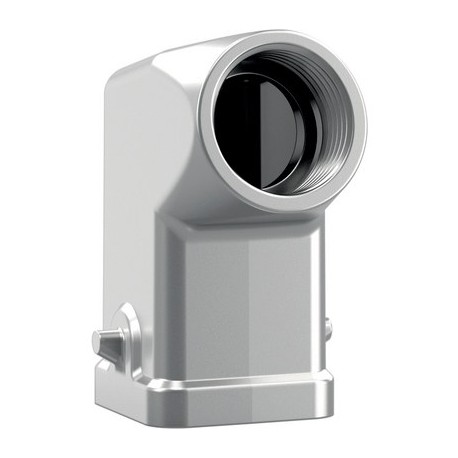

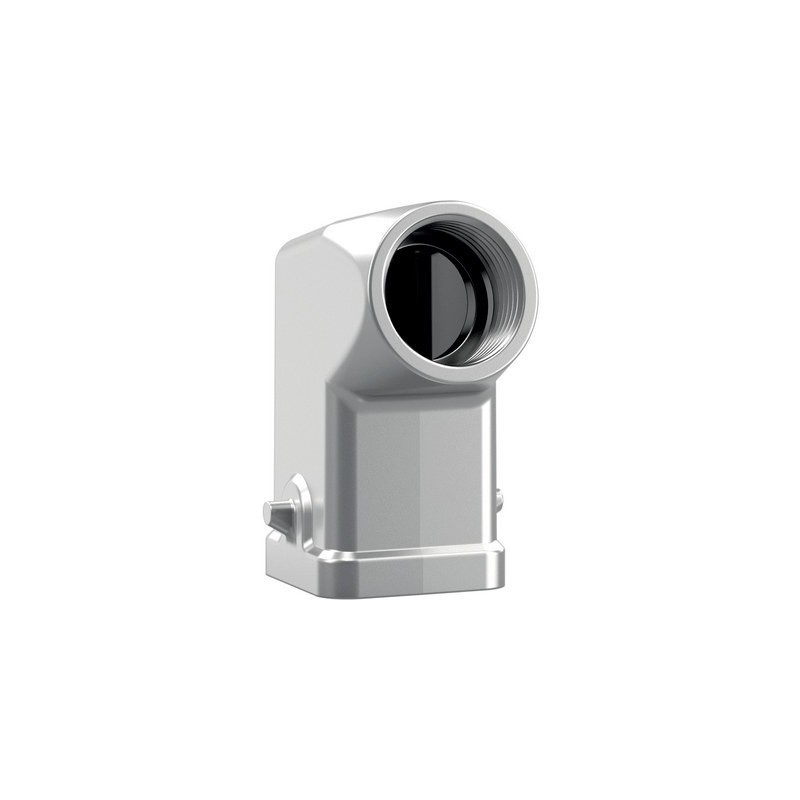

10423201 LAPP ЭПИЧЕСКИЙ УЛЬТРА H-A 3 TS M20

Преимущества

• The arrow as a new design element on the surface of the housing is easy to feel and simplifies plugging in spatially confined and possibly poorly visible application areas.
• The EPIC® ULTRA H-A 3 range comprises the smallest EMC housings in the heavy-duty industrial connector sector and ensures safe plug connections in a small amount of space.
• The hood housing is mateable with many commercially available housings (panel-mount base, surface-mount base or coupler hood housings).
• Space-saving due to compact dimensions.
• Corresponds to protection class IP 65 when locked.
  Protection class classified according to NEMA 250 as well as tested according to UL50E.

Области применения

• To protect the connector insert from environmental influences.
• Especially for environments where the product is getting into contact with water, cleaning agents and saline substances.
• Especially for environments where electromagnetic compatibility (EMC) is required.
• For use with many EPIC® rectangular connector inserts.
• Withstands high environmental and mechanical stresses.

Характеристики

• Испытаны в солевом тумане по IEC 68-2-52, уровень 2
• Испытание в солевом тумане согласно DIN EN ISO 9227, методика NSS, длительность 480 часов
• Cтойкие к коррозии по DIN EN 6988
• В комплект поставки входит винт из нержавеющей стали для вставок

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000437
• ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

• Идентификатор класса ETIM 6.0: EC000437
• Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

• Цинковое литьё, покрытое никелем

Класс защиты

• IP 65
• NEMA 250, UL50E: 12, 4, 4X (заблокированный)

VDE-испытания

• Экспертиза с проверкой производства: VDE-регистрац. №:B437
• UL-испытан:
  Регистрационный номер UL:E75770

Tемпературный диапазон

• от -40°C до +100°C, кратковременно до +125°C
