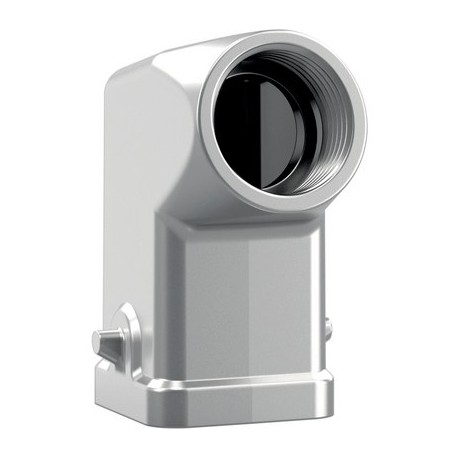

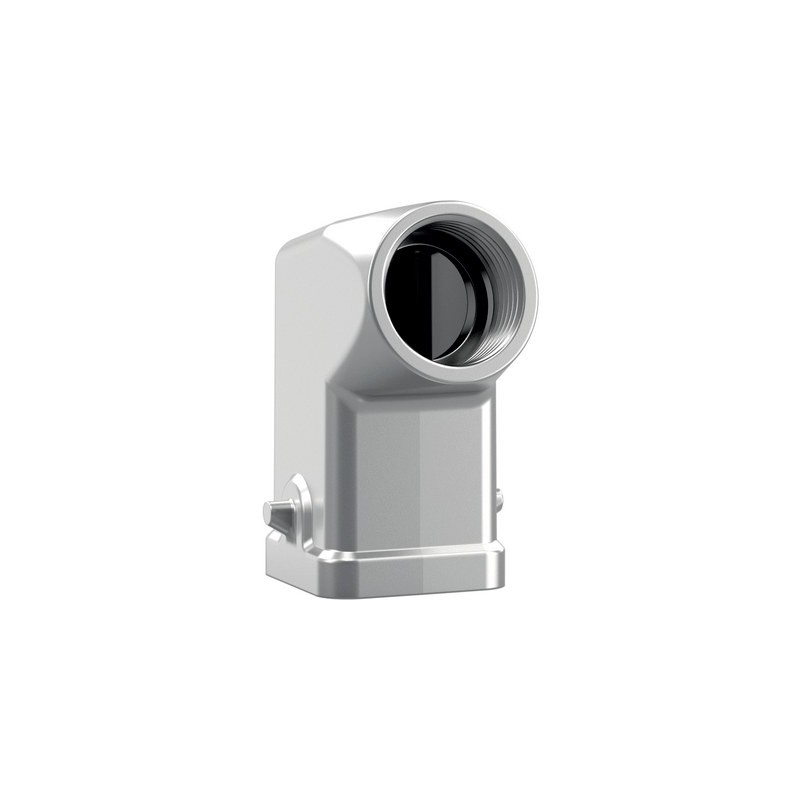

10423201 LAPP EPIC ULTRA H-A 3 TS M20

Nutzen

• Der Pfeil als neues Designelement auf der Gehäuseoberfläche ist einfach ertastbar und vereinfacht das Stecken in räumlich beengten und ggf. schlecht einsehbaren Anwendungsbereichen.
• Die EPIC® ULTRA H-A 3-Reihe umfasst die kleinsten EMV-Gehäuse im Bereich der schweren Industriesteckverbinder und sorgt für sichere Steckverbindungen auf kleinstem Raum.
• Das Tüllengehäuse ist mit vielen marktüblichen Gehäusen (Anbau-, Sockel- oder Kupplungsgehäuse) steckbar.
• Platzersparnis durch kompakte Abmessungen.
• Entspricht verriegelt Schutzart IP 65.
  Schutzart nach NEMA 250 klassifiziert sowie nach UL50E geprüft.

Anwendungsgebiete

• Zum Schutz des Steckverbindereinsatzes vor Umgebungseinflüssen.
• Speziell für Umgebungen, in denen das Produkt mit Wasser, Reinigungsmitteln und salzhaltigen Stoffen in Berührung kommt.
• Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
• Zur Verwendung mit vielen EPIC® Rechtecksteckverbinder-Einsätzen.
• Hält hohen Umweltbelastungen und mechanischen Belastungen stand.

Produkteigenschaften

• Salzsprühnebeltest nach IEC 68-2-52 Schärfegrad 2
• Salzsprühnebelprüfung nach DIN EN ISO 9227, Verfahren NSS, Prüfdauer 480 Std.
• Korrosionsbeständig nach DIN EN 6988
• Lieferung inklusive Edelstahlschraube für die Einsätze

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000437
• ETIM 5.0 Class-Description: Gehäuse für Industriesteckverbinder

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000437
• ETIM 6.0 Class-Description: Gehäuse für Industriesteckverbinder

Material

• Zinkdruckguss, vernickelt

Schutzart

• IP 65
• NEMA 250, UL50E: 12, 4, 4X (verriegelt)

VDE-geprüft

• Gutachten mit Fertigungsüberwachung: VDE-REG.-Nr.:B437
• UL-geprüft:
  UL File Number: E75770

Temperaturbereich

• -40°C bis +100°C, kurzzeitig bis +125°C
