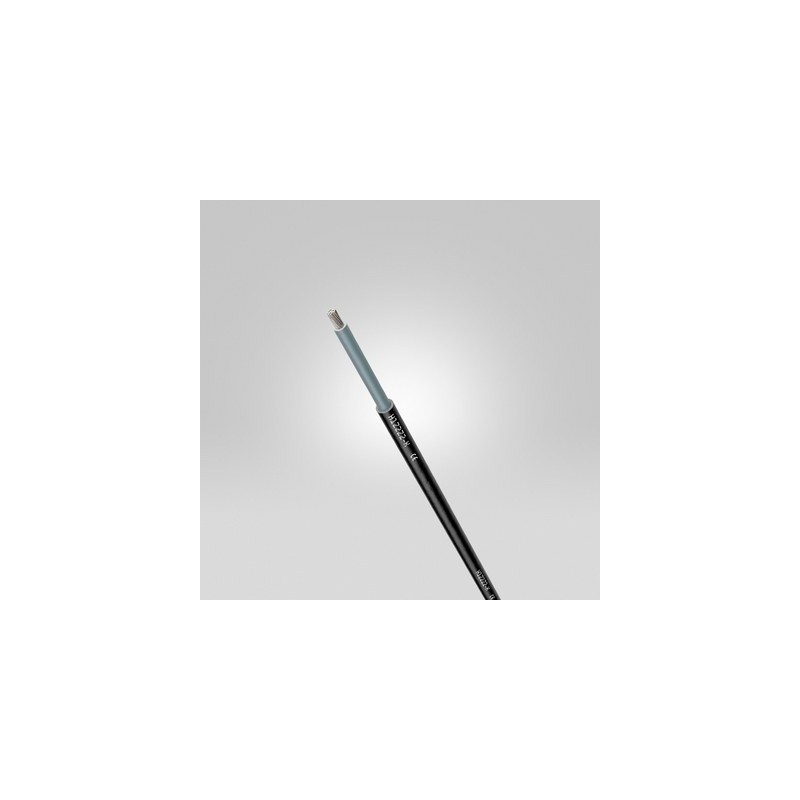

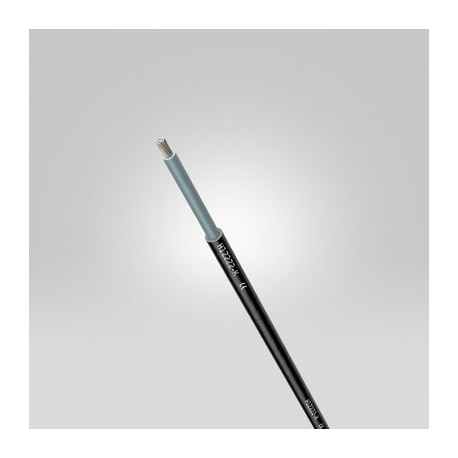

1023774 LAPP H1Z2Z2-K, ОПТИМИЗИРОВАННАЯ ВЕРСИЯ 1X4 RD

Преимущества

• Уменьшение распространения пламени и токсичных газов сгорания в случае пожара
• Устойчивость к механическим воздействиям
• Для наружного применения
• Внутри ЕС, и особенно на месте, применимо ко многим типам зданий в соответствии с местной, правовой реализацией Регламента ЕС по строительной продукции (ЕС) No 305/2011, благодаря классификации Dca
• Ожидаемый срок службы 25 лет при нормальных условиях использования, определенных в EN 50618

Область применения

• Для свободных и стационарных или для свободно подвешенных наружных и внутренних кабелей между солнечными модулями или между струнами модуля и инвертором постоянного /переменного тока, например, в соответствии с HD 60364-7-712 на фотоэлектрических системах и EN 50618 на кабеле типа H1Z2Z2-K и т. Д.; Защита от короткого замыкания и замыкания на землю в соответствии с EN 50618, приложение A, и в соответствии с HD 60364-5-52
• Фотоэлектрические системы с напряжением постоянного тока до 1800 В на землю
• В соответствии с приложением А к en 50618 внутри электромонтажной трубы/канала/канала, штукатурки и прибора, а также внутри или подключен к двойному изолированному/защищенному прибору или системе класса защиты II
• Контакт с водой в течение многих лет может повредить кабели в каждом конкретном случае, а иногда происходит внутри механически защитных трубопроводов / воздуховодов / труб / дорожек качения в результате каротажа, дождя или конденсации, например,
• Повышенная механическая прочность, например, в случае удара, в отношении оцененного испытания на ударопрочность UL 854 на основе захоронения

Особенности продукта

• Устойчивость к атмосферным воздействиям / УФ-излучению в соответствии с EN 50618, Приложение E, а также озоностойкость в соответствии с EN 50396
• Антипирен в соответствии с IEC 60332-1-2 и Dca, классифицированный в соответствии с РЕГЛАМЕНТОМ ЕС по строительной продукции (ЕС) No 305/2011
• Безгалогенный согласно МЭК 60754-1 (количество галогенкислотного газа),
  Коррозионная активность газов сгорания согласно IEC 60754-2 (степень кислотности)
• Хорошая стойкость к выемке и истиранию
• Проведено механическое испытание на ударопрочность одножилющих кабелей типа USE и USE-2 [Подземные входные кабели] в соответствии с UL 854, раздел 23

Ссылки на нормы / Утверждения

• Тип H1Z2Z2-K сертифицирован в соответствии с EN 50618
• Предметы с другими поперечными сечениями по запросу

Макияж продукта

• Тонкопроволочный, луженый медный проводник
• Кореинсуляция из сшитого сополимера
• Наружная оболочка из сшитого сополимера
• Цвет наружной оболочки: черный, красный или синий
• Дополнительные одиночные цвета для внешней оболочки по запросу

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC001578
• ETIM 5.0 Описание класса: Гибкий кабель

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC001578
• ETIM 6.0 Описание класса: Гибкий кабель

Скрутка проводников

• Тонкий провод согласно VDE 0295,
  класс 5/IEC 60228 класс 5

Минимальный радиус изгиба

• 4 х OD

номинальное напряжение

• ВС У₀/U: 1.0/1.0 кВ
  DC U₀/U: 1,5/1,5 кВ
  Максимально допустимое рабочее напряжение постоянного тока: 1,8 кВ

испытательное напряжение

• AC 6500 В
• DC 15000 В

Текущий рейтинг

• Соответствие стандарту EN 50618, таблица A.3
• В соответствии с EN 50618, понижающие коэффициенты для кластерной проводки на... HD 60364-5-52

Диапазон температур

• >Проводник..., макс., согласно EN 60216-1: 120°C;
  >Проводник..., макс., короткое замыкание/замыкание на землю (период макс. 5 с): 250°C;
  >Ambient..., мин., стационарное использование: -40°C;
  >Ambient..., мин., гибкое использование или во время установки: -25°C;
  >Ambient..., макс., в сочетании с EN 60216-1: 90°C;
  >Ambient..., постоянная, в сочетании с HD 60364-7-712: от 70°C до 90°C;
  >Ambient..., коэффициент понижения температуры окружающей среды 1,00: 60°C;
  >Амбиент..., макс., хранение: 40°C
